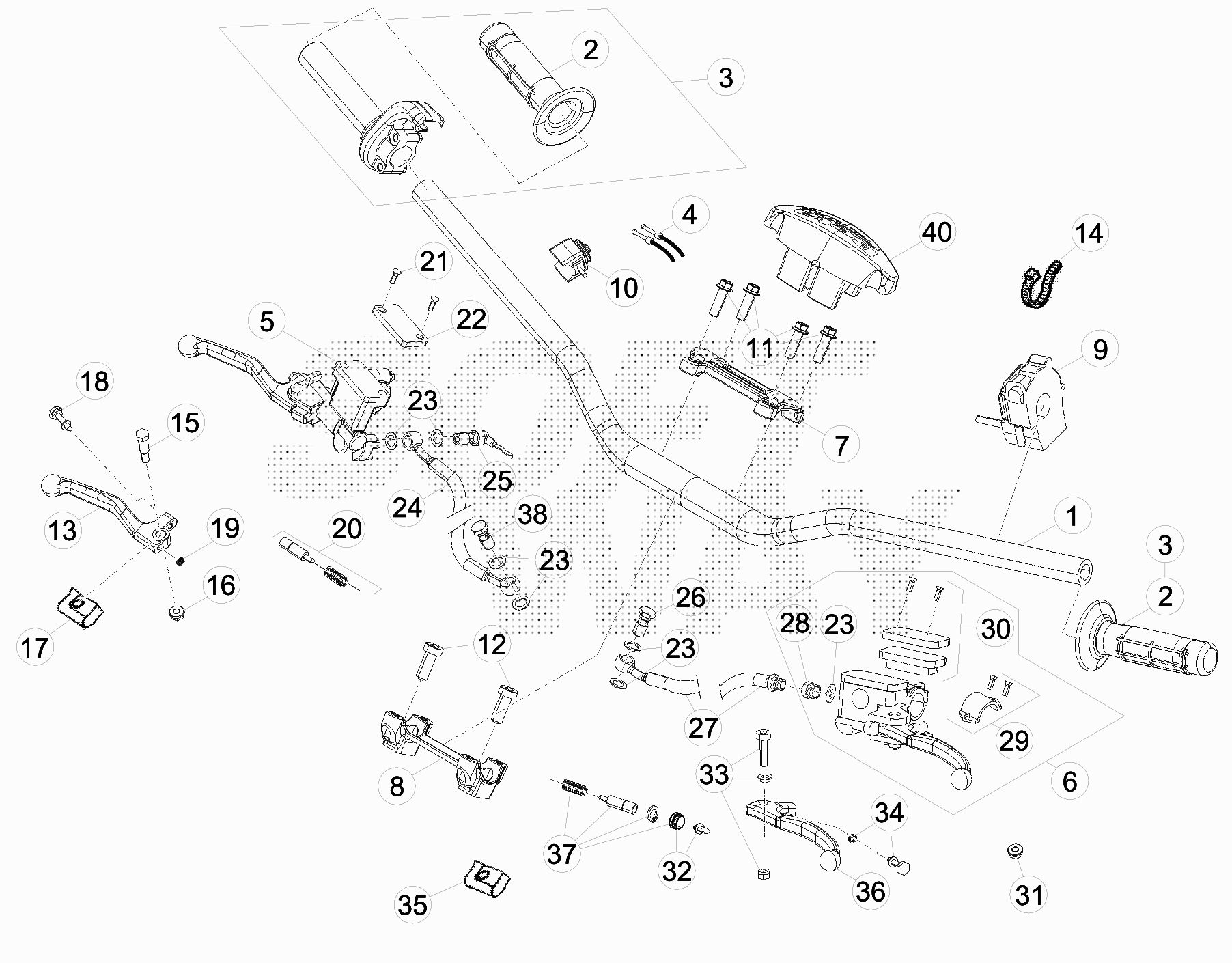

Drawing
Telaio > Comandi/Manubrio

Valid for:

BETA > ENDURO RR 480 4T > 2016

Rif.	Sku	Name	Price	Qty needed
1	026.35.000.00.59	MANUBRIO RR	148,30 €	1
2	036.35.005.00.00	MANOPOLE - COPPIA	27,25 €	1
3	031.35.009.80.00	COMANDO GAS CON MANOPOLE	168,62 €	1
4	031.35.007.82.00	CAVO COMANDO GAS	39,30 €	1
5	21.02057.059	LEVA FRENO	132,09 €	1
9	13.06506.000	DISPOSITIVO LUCI CON FRECCE 4T	75,81 €	1
10	18.84981.000	INTERRUTTORE AVVIAMENTO	28,29 €	1
11	31.64070.000	VITE FLANGIATA 8X25 CH10	0,76 €	1
12	31.65626.000	VITE TCCE M10.25 TESTA BASSA DIN 6912A	1,09 €	1
13	21.27104.000	LEVA FRENO ANT.NUDA-LEVA .02057	24,40 €	1
14	15.14264.000	FASCETTA PLAST	0,76 €	1
15	31.96832.000	VITE SPEC. LEVA FRENO RR 4T .02057	2,54 €	1
16	13.30911.000	DADO SPEC. LEVA FRENO RR 4T	0,34 €	1
17	16.33841.000	GOMMINO COPRILEVA RR 4T	8,99 €	1
18	31.88604.000	VITE REGISTRO LEVA FRENO .02057	4,39 €	1
19	22.38704.000	MOLLA REGISTRO LEVA FRENO .02057	0,78 €	1
20	20.08258.000	KIT PISTONE COMPL. POMPA FRENO .02057	24,62 €	1
21	31.23410.052	VITE COP.SERB.OLIO PER (2102428/2102058)	0,39 €	1
23	16.50510.000	GUARNIZIONE .15.1 IN RAME	0,56 €	1
24	29.09108.000	TUBO FRENO A DISCO ANT. RR 4T'08	83,53 €	1
25	18.89621.000	INTERRUT.STOP PRES.90°M10X1,25 CON CABL.	18,87 €	1
26	11.65040.000	BULLONE FORATO .1 X TUBO FRENO	2,49 €	1
28	020.35.032.00.00	RACCORDO POMPA FRIZIONE	8,92 €	1
29	020.35.025.00.00	CAVALLOTTO LEVA POMPA FRIZIONE	18,08 €	1
30	020.35.023.00.00	TAPPO SERBATOIO POMPA FRIZIONE	15,91 €	1
31	020.35.028.00.00	ANTIEMULSIONE LEVA POMPA FRIZIONE	13,02 €	1
32	020.35.029.00.00	PUNTALINO LEVA POMPA FRIZIONE	17,36 €	1
33	020.35.024.00.00	PERNO LEVA POMPA FRIZIONE	32,54 €	1
34	020.35.030.00.00	GUIDAMOLLA LEVA POMPA FRIZIONE	15,26 €	1
35	020.35.027.00.00	CAPPUCCIO LEVA POMPA FRIZIONE	13,02 €	1
36	020.35.022.00.00	LEVA POMPA FRIZIONE -NUDA-	36,80 €	1
37	020.35.026.00.00	FLOTTANTE LEVA POMPA FRIZIONE	43,58 €	1
38	11.65053.000	BULLONE FORATO M10X125 TUBO FRENO RR 4T	2,57 €	1
40	031.35.001.00.00	PROTEZIONE MANUBRIO	19,80 €	1

To see all drawing, select a model

BETA > ENDURO RR 480 4T > 2016
