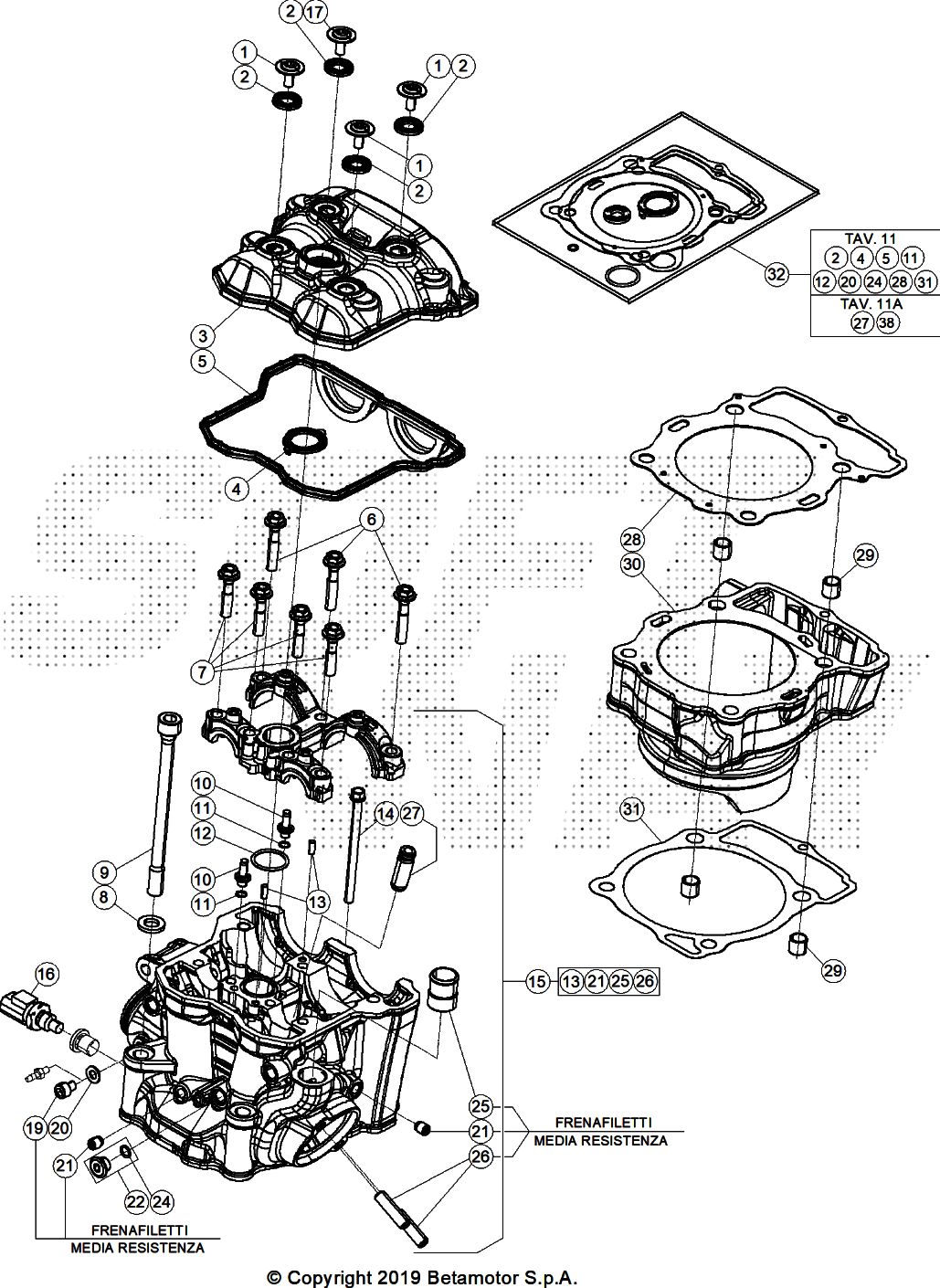

Drawing
Motore > Cilindro/Testa/Distribuzione

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	006.11.025.00.00	VITE COPERCHIO TESTA	6,16 €	3
2	006.11.026.00.00	GUARNIZIONE VITE COPERCHIO TESTA	1,85 €	4
3	006.11.020.00.52	COPERCHIO TESTA VERNICIATO	39,02 €	1
4	006.11.022.00.00	GUARNIZIONE SEDE CANDELA	3,00 €	1
5	029.11.021.00.00	GUARNIZIONE COPERCHIO TESTA	26,69 €	1
6	11.52427.000	BULLONE SPEC. 7.38	0,45 €	3
7	11.52425.000	BULLONE SPEC. 7.33	0,41 €	4
8	006.11.012.00.00	DISTANZIALE ,5X18,5X2,5 DACROMET	1,09 €	4
9	022.11.013.00.00	VITE M10.1,25 L 127.5	15,26 €	4
10	006.11.009.00.00	GETTO	7,97 €	2
11	10.66136.000	ANELLO OR 5,5. 1 VITON	0,70 €	2
12	10.66495.000	ANELLO OR . 2	0,16 €	1
13	36.25021.000	RULLINO 4,0 X 9,8	0,66 €	2
14	11.05445.000	BULLONE 6.80 RS CH 8	1,07 €	1
16	029.13.004.00.00	SENSORE TEMPERATURA	36,23 €	1
17	006.11.035.00.00	VITE SICUREZZA	5,17 €	1
19	C24.24.044.00.00	VITE BRUGOLA TCCE 6.8 (EN AW )	3,75 €	1
20	27.58000.000	RONDELLA SPESS. 6.12.1,0 RAME	0,93 €	1
21	006.01.021.00.00	TAPPO OLIO AD ESPANSIONE 7X9	1,12 €	2
22	006.11.045.80.00	TAPPO CHIUSURA ALBERO COP.FRIZIONE COMPL	7,88 €	1
24	10.50010.000	ANELLO OR 8.1,5	0,07 €	1
25	006.11.108.00.00	RACCORDO ACQUA M20.1,25	12,46 €	1
26	037.11.010.00.00	PRIGIONIERO M8X30	10,03 €	2
27	006.11.005.00.00	GUIDA VALVOLA	4,95 €	4
28	037.11.201.00.00	GUARNIZIONE TESTA	60,72 €	1
29	006.02.070.00.00	BOCCOLA ,5.12.11 BASE-CIL./CIL.-TESTA	3,67 €	4
30	037.11.200.00.01	CILINDRO D100 - 1 RR 4T	395,94 €	1
30	037.11.200.00.02	CILINDRO D100 - 2 RR 4T	395,94 €	1
31	037.11.101.00.00	GUARNIZIONE CILINDRO	17,49 €	2
32	037.11.009.82.00	GUARNIZIONE - KIT RR 4T	151,11 €	1

To see all drawing, select a model
