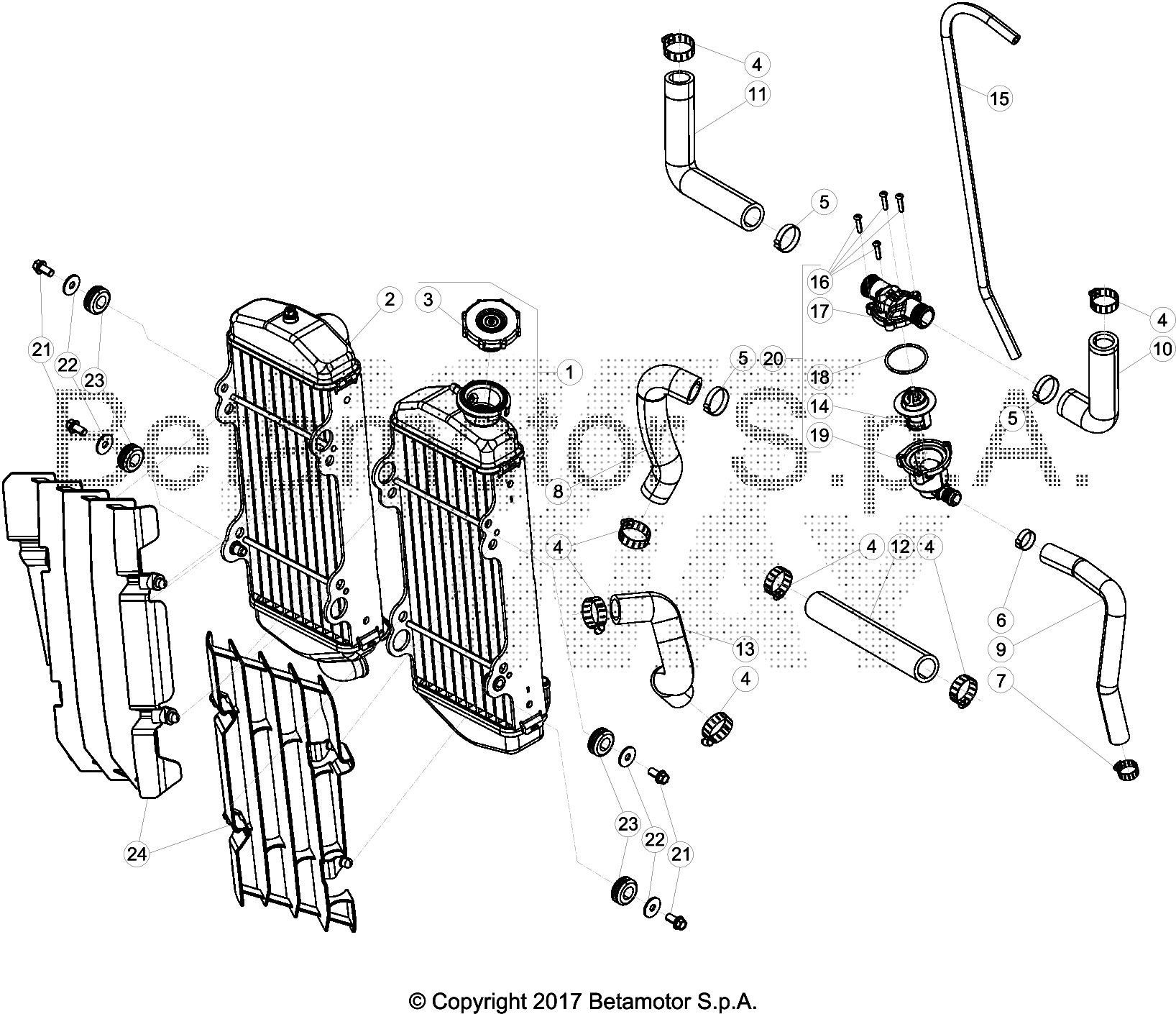

Drawing
Telaio > Sistema Di Raffreddamento

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	035.39.001.80.00	RADIATORE RR 2T	196,21 €	1
2	035.39.000.00.00	RADIATORE	176,73 €	1
3	035.39.005.80.00	TAPPO RADIATORE	17,23 €	1
4	15.15240.000	FASCETTA /27	2,78 €	7
5	020.39.008.00.00	FASCETTA AUTOAGGRAPPANTE	4,29 €	3
6	020.39.009.00.00	FASCETTA AUTOAGGRAPPANTE	3,95 €	1
7	15.15220.000	FASCETTA /22	2,78 €	1
8	035.39.002.00.00	TUBO TERMOSTATO	8,97 €	1
9	026.39.002.00.00	TUBO BASSO TERMOSTATO	6,86 €	1
10	026.39.022.00.00	TUBO TERMOSTATO SINISTRO	6,19 €	1
11	026.39.021.00.00	TUBO TERMOSTATO DESTRO	6,70 €	1
12	026.39.005.00.00	TUBO BASSO RADIATORI	6,37 €	1
13	035.39.003.00.00	TUBO POMPA ACQUA	9,70 €	1
14	026.39.013.00.00	TERMOSTATO AD INSERTO RR 2T	34,07 €	1
15	026.39.007.00.00	TUBO SFIATO SOVRA PRES. RAD. RR 2T	9,32 €	1
16	031.39.017.50.00	VITE SPECIALE D.3,5X18	0,21 €	4
17	031.39.016.00.00	COPERCHIO TERMOSTATO	5,59 €	1
18	10.66830.000	ANELLO OR .2	1,44 €	1
19	031.39.015.00.00	CONTENITORE TERMOSTATO	5,59 €	1
20	026.39.020.80.00	TERMOSTATO	53,97 €	1
21	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	4
22	27.43250.000	RONDELLA 6.24	0,10 €	4
23	035.39.006.00.00	SILENT BLOCK	1,38 €	4
24	036.39.007.00.51	GRIGLIE RADIATORE COPPIA WHITE XTRAINER	13,75 €	1
