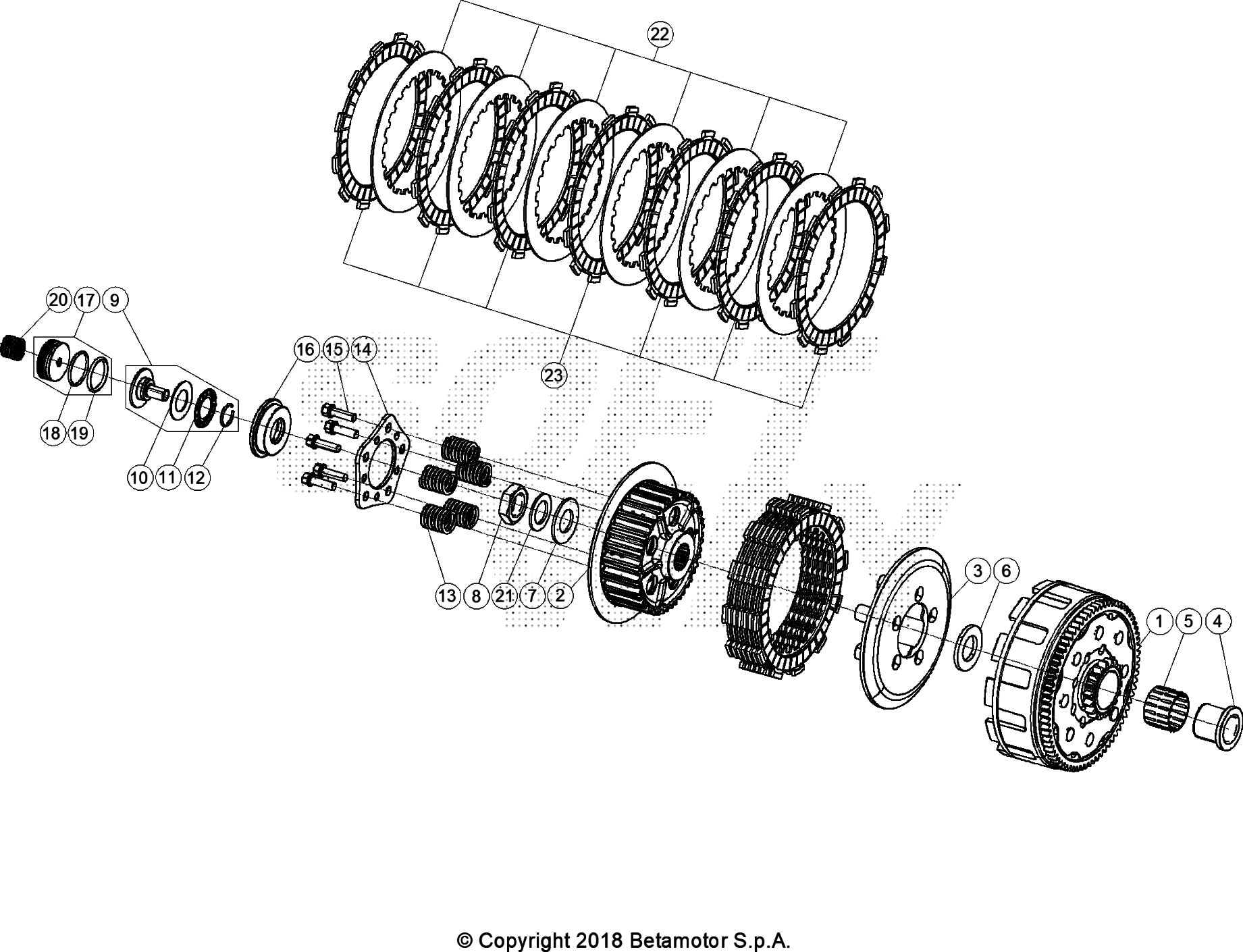

Drawing
Motore > Trasmissione Primaria/Frizione

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	035.03.027.80.00	CAMPANA FRIZIONE	244,32 €	1
2	035.03.013.00.00	MOZZO FRIZIONE	21,89 €	1
3	035.03.014.00.00	SPINGIDISCO	16,51 €	1
4	035.03.016.00.00	BOCCOLA20X26X25,9	12,29 €	1
5	006.03.063.00.00	BOCCOLA A RULLI .30.22	12,05 €	1
6	035.03.018.00.00	RONDELLA 20X35X3	5,89 €	1
7	27.65891.000	RONDELLA	4,47 €	1
8	006.03.065.00.00	DADO M18.1,5 H9	6,10 €	1
9	035.03.020.80.00	INNESTO FRIZIONE	17,59 €	1
10	C06.61.002.00.00	RONDELLA	1,22 €	1
11	C06.39.004.82.00	CUSCINETTO	4,47 €	1
12	28.24470.000	ANELLO D'ARRESTO .1,6 DIN	0,16 €	1
13	035.03.017.00.00	MOLLA	2,56 €	5
14	035.03.015.00.00	PIATTELLO MOLLA	15,43 €	1
15	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	5
16	035.03.029.00.00	PIATTELLO INNESTO FRIZIONE	6,55 €	1
17	035.03.021.80.00	PISTONE ATTUATORE INNESTO FRIZ	14,73 €	1
18	10.66520.000	ANELLO OR ,52.1,78 EPDM (OR2-021)	1,98 €	1
19	10.66510.000	ANELLO OR ,89.2,62 NBR	0,56 €	1
20	035.03.022.00.00	MOLLA	2,20 €	1
21	C19.42.004.00.00	RONDELLA RONDELLA SCHNORR 19X27X1,4	1,02 €	1
22	035.03.024.00.00	DISCO CONDOTTO	16,02 €	6
23	035.03.010.00.00	DISCO CONDUTTORE	18,64 €	7

To see all drawing, select a model
