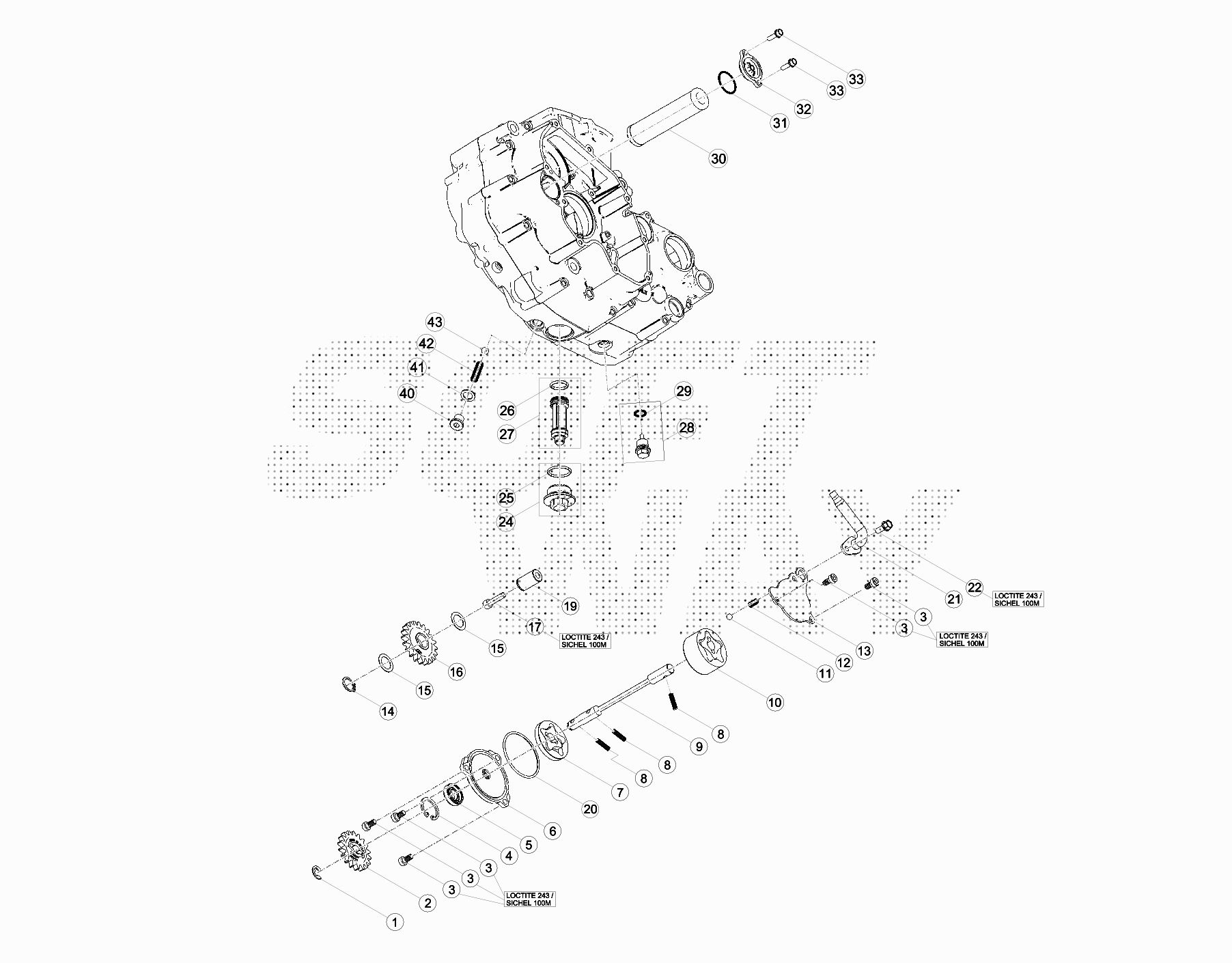

Drawing
Motore > Sistema Di Lubrificazione

Valid for:

BETA > ENDURO RR 350 4T RACING > 2015

Rif.	Sku	Name	Price	Qty needed
1	28.22645.000	SEEGER RA 7 DIN	0,04 €	1
2	006.08.022.00.00	INGRANAGGIO POMPA OLIO	2,26 €	1
3	31.29823.000	VITE M5X10 DIN 8.8	0,18 €	1
4	28.25502.000	SEEGER JS24 DIN	0,43 €	1
5	10.44695.000	ANELLO PARAOLIO .22.6 BABSL75FKW595	12,46 €	1
6	029.08.011.00.00	COPERCHIO POMPA OLIO PRESSIONE	16,97 €	1
7	006.08.010.80.00	POMPA OLIO D 40,56 B 5	32,99 €	1
8	12.93384.000	RULLINO 4.15,8 G2 NBR	0,50 €	1
9	006.08.120.00.00	ALBERO POMPA OLIO	31,83 €	1
10	006.08.000.80.00	POMPA OLIO D 40,56 B 19	34,68 €	1
11	28.90220.000	SFERA D.5,5 DIN	0,68 €	1
12	006.08.041.00.00	MOLLA VENTILAZIONE	1,21 €	1
13	029.08.010.00.00	COPERCHIO POMPA OLIO ASPIRAZIONE	11,69 €	1
14	28.22810.000	SEEGER A13 DIN	0,07 €	1
15	27.61395.050	RONDELLA SPESS. .19.0,50(45+5 HRC)	0,10 €	1
16	029.08.030.00.00	RINVIO RUOTA POMPA OLIO	7,63 €	1
17	31.30015.000	VITE BRUGOLA TCCE 5.20 DIN	0,26 €	1
19	006.08.032.00.00	PERNO RINVIO POMPA OLIO	5,59 €	1
20	10.66934.000	ANELLO OR . 2 NBR	0,24 €	1
21	029.08.002.80.00	PIASTRA LUBRIFICAZIONE COMPLETA	25,12 €	1
22	11.46251.000	BULLONE 5.12 RS CH 8 FLANGIATA	0,31 €	1
24	029.08.050.80.00	TAPPO SCARICO OLIO -COMPLETO-	20,73 €	1
25	10.66321.000	ANELLO OR ,17.1,78	0,12 €	1
26	10.66168.000	ANELLO OR .2	0,72 €	1
27	029.08.051.80.00	FILTRO OLIO -COMPLETO-	17,17 €	1
28	006.08.152.80.00	VITE M14X1,5	11,39 €	1
29	10.66164.000	ANELLO OR .2,5 NBR 70SH	0,05 €	1
30	006.08.070.00.00	FILTRO OLIO	13,66 €	1
31	10.66675.000	ANELLO OR . 2	0,46 €	1
32	029.15.001.80.00	TAPPO FILTRO OLIO CMPL	42,30 €	1
33	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	1
40	36.25062.000	TAPPO M12 X 1,5 DACROMET	4,03 €	1
41	27.60265.000	RONDELLA SPESS. .18.1,5 IN RAME	0,56 €	1
42	006.08.040.00.00	SPRING (PRESSURE VALVE)	1,28 €	1
43	28.90225.000	SFERA D.9 DIN	1,10 €	1

To see all drawing, select a model

BETA > ENDURO RR 350 4T RACING > 2015
