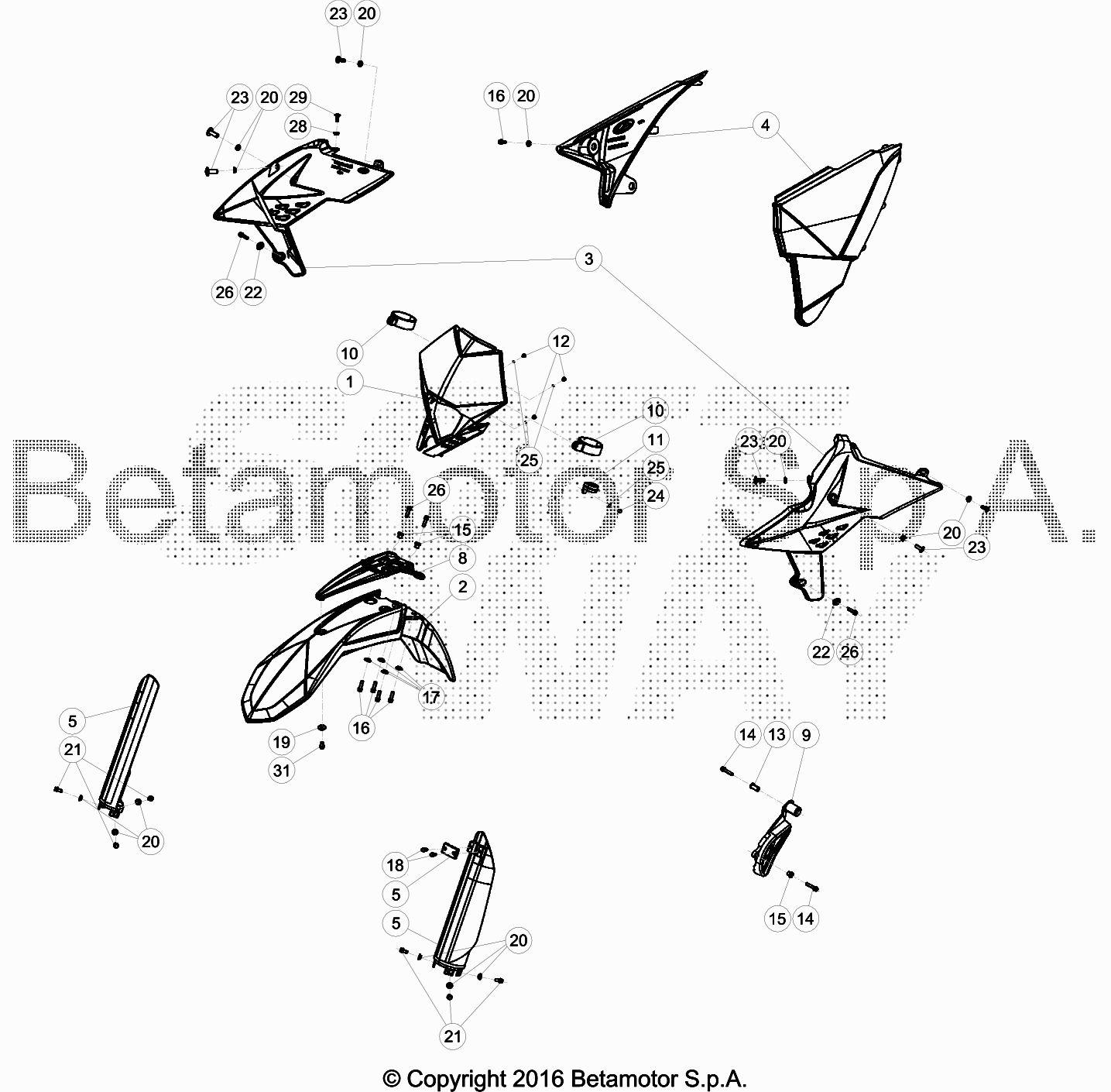

Drawing
Telaio > Plastiche/Sella/Serbatoio

Valid for:

Rif.	Sku	Name	Price	Qty needed
2	031.43.034.10.97	PARAFANGO ANTERIORE RR 2T/4T ROSSO	31,73 €	1
3	031.43.012.00.97	FIANCHETTI SERBATOIO COPPIAROSSI	23,41 €	1
4	031.43.033.00.51	FIANCATE SCAT.FILTRO COPPIABIANCHE	32,70 €	1
8	020.43.141.10.59	SUPPORTO PARAF.ANT.RR4T NERO	11,90 €	1
9	020.43.062.10.59	PROTEZIONE PIGNONE BLACK RR	18,04 €	1
10	14.40081.000	ELASTICO FIS. MASCHERINA RR 4T	4,17 €	1
11	25.24464.000	PASSACAVO MASCHERINA FARO	9,67 €	1
12	31.26190.000	VITE 4.12 TCIC UNI	0,04 €	1
13	13.49189.000	DISTANZIALE 22MM COP. PIGNONE	3,14 €	1
14	11.50300.000	BULLONE 6.30 RS CH 8	0,35 €	1
15	13.49190.000	DISTANZIALE 10MM CON TESA	2,66 €	1
16	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	1
17	13.54841.000	DISTANZIALE 6,5/10,0/16,0 . 4,3	3,40 €	1
18	31.79960.000	VITE AUTOFILETTANTE PLASTICA 6X15	0,35 €	1
19	27.74786.000	RONDELLA BOMBATA	2,77 €	1
20	13.54820.000	DISTANZIALE 6,5/9,0/13,5 . 4,8	1,28 €	1
21	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	1
22	020.43.012.00.00	DISTANZIALE OVALE FIANCATE SERBATOIO	3,77 €	1
23	31.95510.000	VITE 6X12 TBCE CON FLANGIA (10.9)	1,04 €	1
24	31.23360.000	VITE 4.10 AUTOFRENANTE -CEV-	0,56 €	1
25	27.34650.000	RONDELLA 4.9	0,10 €	1
26	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	1
28	13.62000.000	DISTANZIALE DISCO	1,98 €	1
29	31.30035.000	VITE 6.16 TBCE CON FLANGIA (10.9)	0,66 €	1
31	11.46501.000	BULLONE 6.10 RS CH 8	0,23 €	1

To see all drawing, select a model
