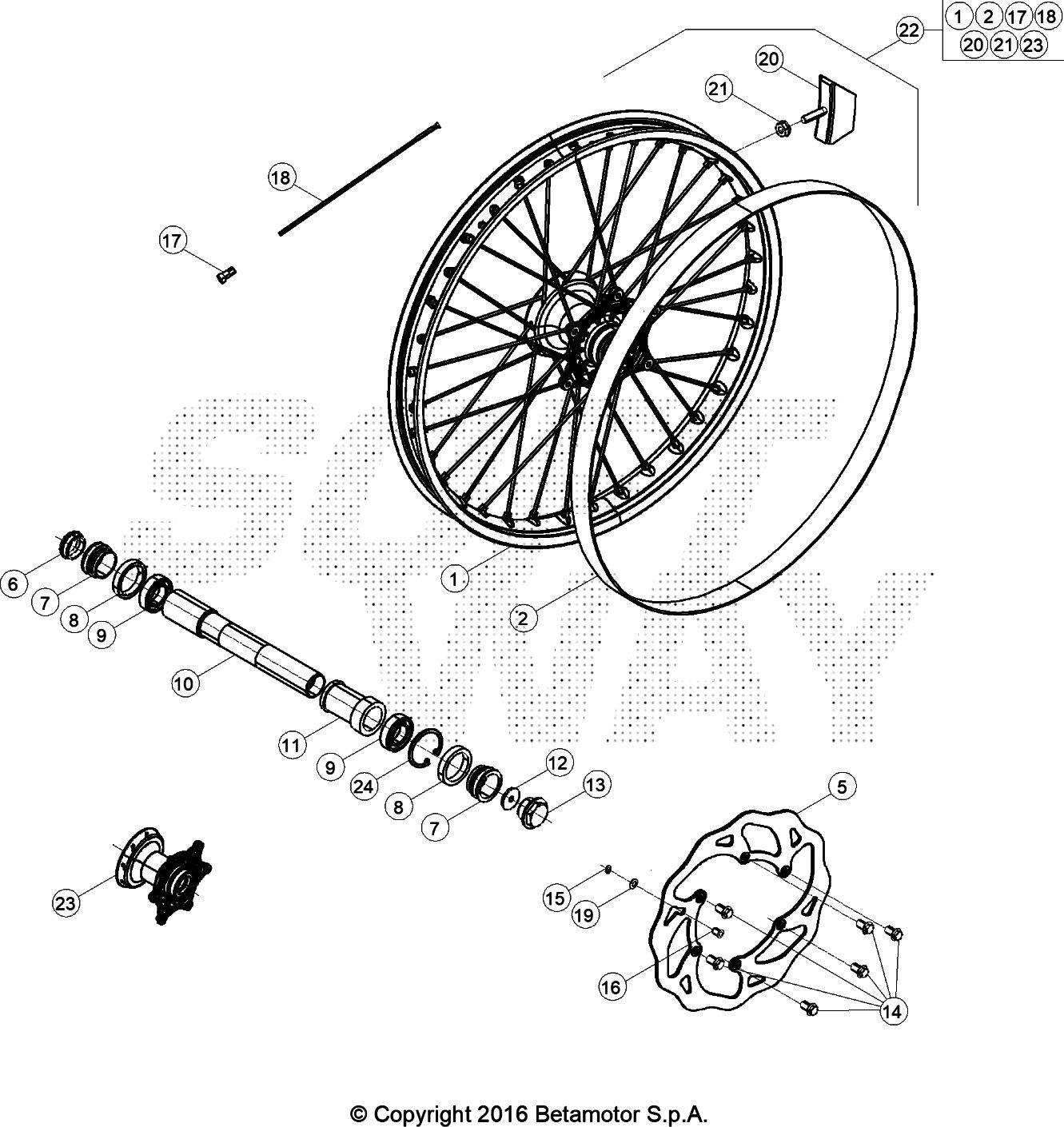

Drawing
Telaio > Ruota Anteriore

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	031.41.046.00.59	CERCHIO ANTERIORE	248,29 €	1
2	15.38200.000	FLAP .25	5,01 €	1
6	026.41.002.82.00	TAPPO PERNO RUOTA	37,70 €	1
7	031.41.004.00.00	DISTANZIALE MOZZO ANT. RR 4T	16,34 €	2
8	10.66000.000	ANELLO PARAOLIO .47.7	3,48 €	2
9	020.41.003.00.00	CUSCINETTO .47.9	16,26 €	2
10	020.41.005.00.00	PERNO RUOTA ANTERIORE RR 4T	51,33 €	1
11	031.41.015.00.00	DISTANZ. INT. MOZZO ANT. RR 4T	4,89 €	1
12	020.41.110.00.00	TAPPO INTERNO PERNO RUOTA ANT.RR4T	4,76 €	1
13	020.41.006.00.00	TAPPO FILET.PERNO RUOTA ANT. RR 4T	10,16 €	1
15	28.22660.000	SEEGER 9E	0,31 €	1
17	031.41.050.00.00	NIPPLE	2,12 €	36
18	031.41.049.00.52	RAGGIO	1,56 €	36
19	27.58080.000	RONDELLA SPESS. 9 . . 0,4	0,88 €	1
20	036.41.010.00.00	FERMACOPERTONE	11,76 €	1
21	13.17120.000	DADO M8 FLANGIATO CH.13 (ZIGRINATO)	0,65 €	1
22	026.41.001.00.59	RUOTA ANTERIORE	605,51 €	1
23	031.41.014.80.00	MOZZO ANT. C/CUSC. E DIST.INTERNO RR 4T	279,09 €	1
24	C01.26.001.00.00	ANELLO D'ARRESTO PER D.47X1,75 UNI	0,59 €	1

To see all drawing, select a model
