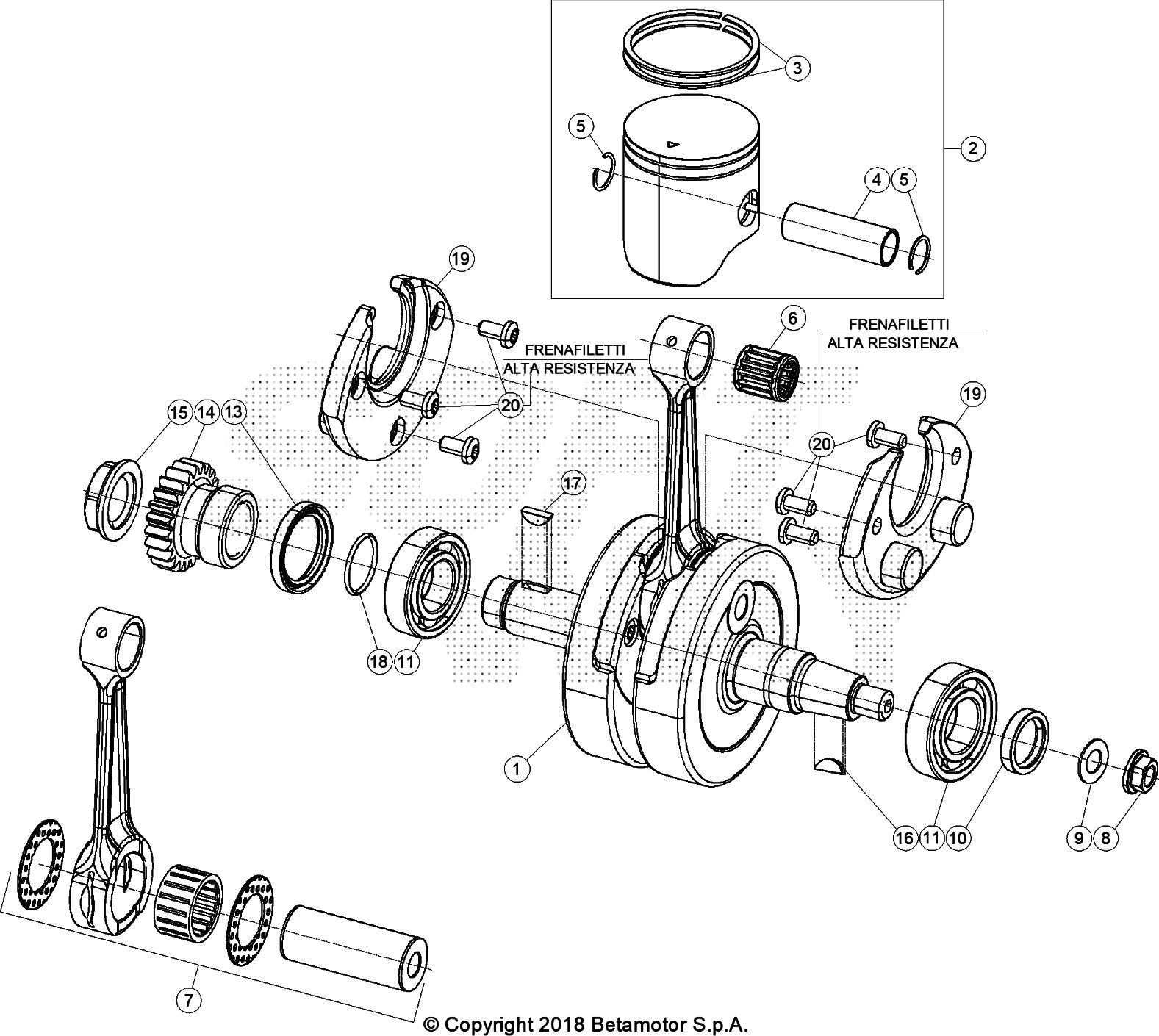

Drawing
Motore > Albero/Motore/Pistone/Contralbero

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	035.02.000.80.00	ALBERO MOTORE	645,71 €	1
2	035.02.019.80.0A	PISTONE MOTORE D54	215,16 €	1
2	035.02.019.80.0B	PISTONE MOTORE D54	215,16 €	1
2	035.02.019.80.0C	PISTONE MOTORE D54	215,16 €	1
3	007.02.041.00.00	SEGMENTO D.54 EVO-2T 125CC FACTORY	40,72 €	2
4	007.02.042.00.00	SPINOTTO EVO-2T 125CC FACTORY	14,26 €	1
5	007.02.044.00.00	ANELLO FERMA SPINOTTO EVO-2T FACTORY	0,81 €	2
6	C06.22.030.00.00	CUSCINETTO KBK 15X19X19,8	16,86 €	1
7	035.02.004.80.00	BIELLA	296,53 €	1
8	13.25010.000	DADO	2,42 €	1
9	27.74810.000	RONDELLE ELASTICHE DIN - B12 - FST	0,23 €	1
10	C02.01.041.00.00	ANELLO DI TENUTA 25X35X7 BAUM2SLX7	15,30 €	1
11	C06.01.043.00.00	CUSCINETTO25X57X16	46,97 €	2
13	10.66020.000	ANELLO PARAOLIO .45.7 BSL	11,11 €	1
14	035.03.001.00.00	PIGNONE TRASMISSIONE PRIMARIA	59,46 €	1
15	006.03.023.00.00	DADO M20X1.5 LH (INGRANAGGIO PRIMARIA)	9,41 €	1
16	12.46020.000	CHIAVETTA 3.5	1,16 €	1
17	12.46151.000	CHIAVETTA 4.5 UNI-6606	0,83 €	1
18	10.66490.000	ANELLO OR ,95.25,51.1,78	0,56 €	1
20	C24.91.002.00.00	VITE 6.12 TORX	0,54 €	6

To see all drawing, select a model
