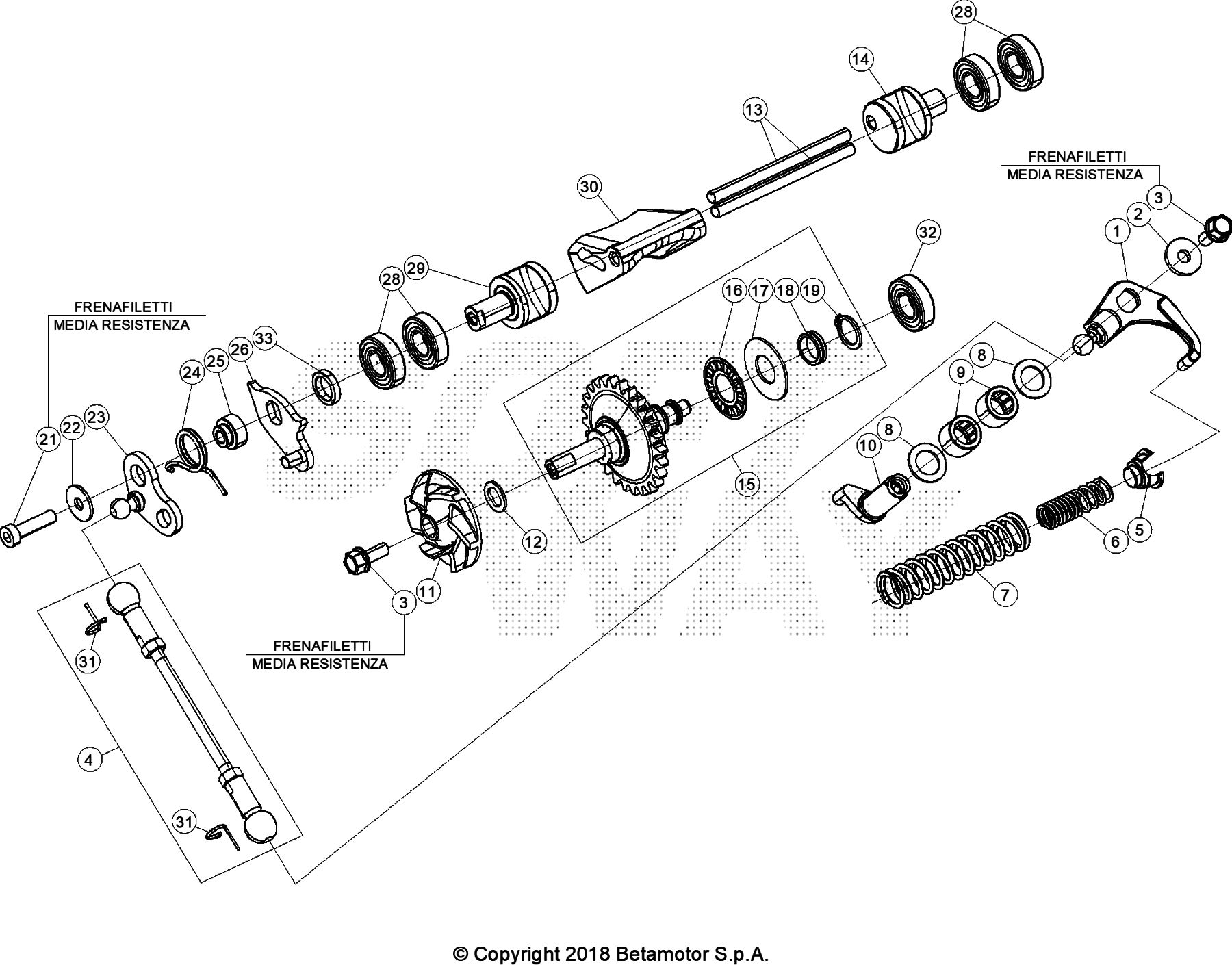

Drawing
Motore > Pompa Acqua/Comando Valvola Scarico

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	035.09.022.80.00	BILANCIERE	22,39 €	1
2	C16.02.001.00.00	RONDELLA 5.15.2 - DIN	0,20 €	1
3	11.46251.000	BULLONE 5.12 RS CH 8 FLANGIATA	0,31 €	2
4	026.09.015.80.00	ASTA COMANDO VALVOLA	20,44 €	1
5	026.09.017.00.00	GUIDA MOLLA	5,45 €	1
6	035.09.010.00.00	MOLLA	2,09 €	1
7	026.09.022.00.00	MOLLA REGOLAZIONE	1,98 €	1
8	27.58400.000	RONDELLA SPESS. .16.1 DIN	0,15 €	2
9	11.22100.000	BOCCOLA A RULLI .14.10	7,63 €	2
10	026.09.011.00.00	LEVA CONTROLLO CENTRIFUGA	17,08 €	1
11	006.09.000.00.00	GIRANTE POMPA ACQUA	3,56 €	1
12	006.09.012.00.00	RONDELLA POMPA ACQUA	1,32 €	1
13	035.09.004.00.00	PERNO	1,83 €	2
14	035.09.011.00.00	VALVOLA BOOSTER	14,81 €	1
15	035.09.015.80.00	CENTRIFUGA	153,06 €	1
16	16.11512.000	GABBIA REGGISPINTA .26	10,07 €	1
17	27.56400.000	RALLA REGGISPINTA AS1226	4,95 €	1
18	035.09.017.00.00	DISTANZIALE	3,86 €	1
19	28.22760.000	SEEGER A12 DIN	0,90 €	1
21	31.30015.000	VITE BRUGOLA TCCE 5.20 DIN	0,26 €	1
22	27.36500.000	RONDELLA 5.15	0,31 €	1
23	035.09.020.85.00	LEVA	9,14 €	1
24	035.09.025.00.00	MOLLA	1,72 €	1
25	026.09.044.00.00	DISTANZIALE	1,78 €	1
26	035.09.019.85.00	LEVA	5,94 €	1
28	12.93410.000	CUSCINETTO .22.6 2RS1	22,55 €	4
29	035.09.012.00.00	VALVOLA BOOSTER	15,54 €	1
30	035.09.013.00.00	VALVOLA SCARICO	88,93 €	1
31	C21.31.001.00.00	MOLLA DI SICUREZZA S8	1,99 €	2
32	12.93387.000	CUSCINETTO 6.19.6	5,86 €	1
33	026.09.047.00.00	DISTANZIALE	1,60 €	1

To see all drawing, select a model
