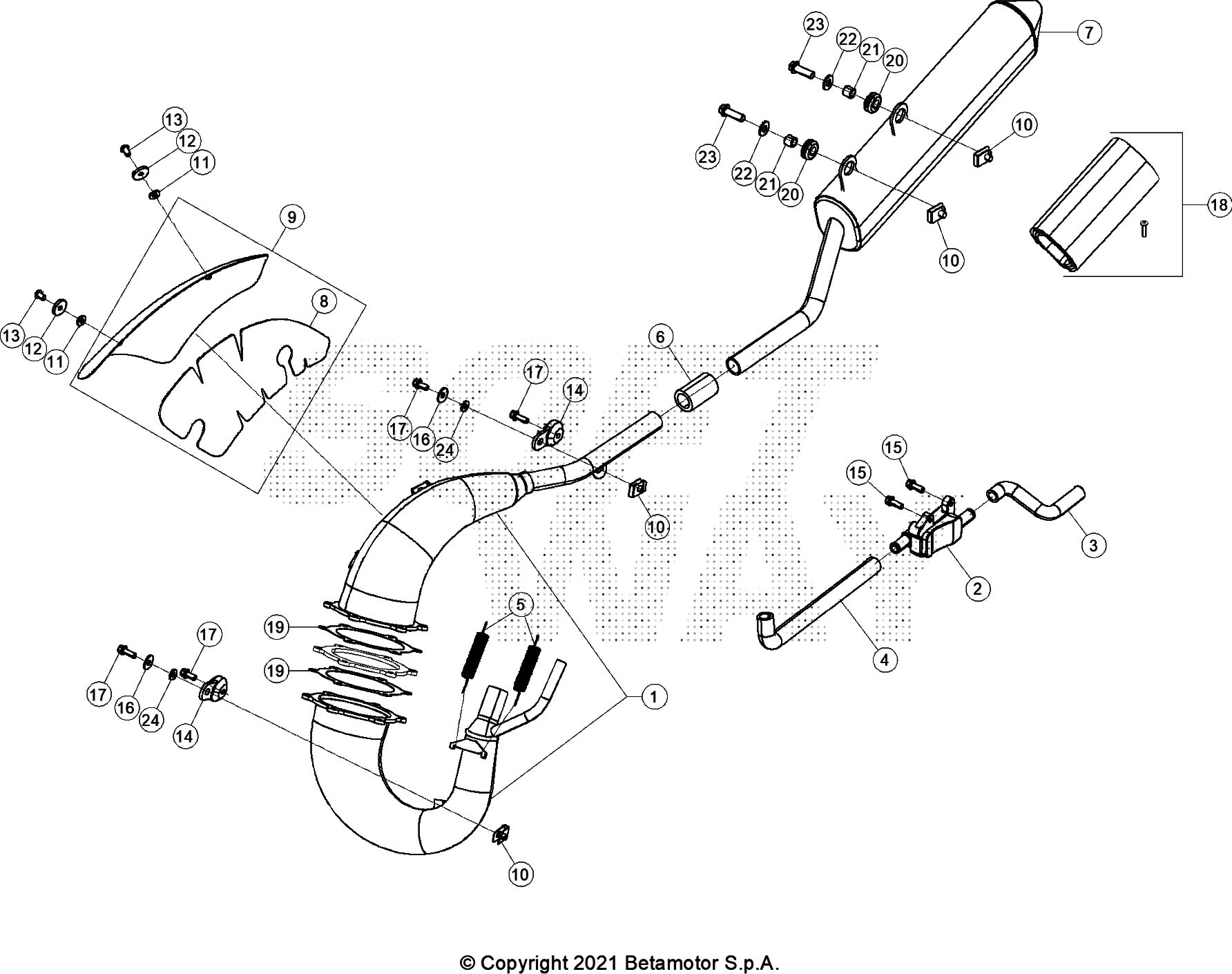

Drawing
Telaio > Impianto Di Scarico

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	046.37.055.47.00	MARMITTA RR 2T	484,96 €	1
1	046.37.000.47.00	MARMITTA RR 2T	484,04 €	1
2	046.37.004.00.00	VALVOLA AIS RR 2T	35,09 €	1
3	046.37.005.00.00	TUBO ARIA RR 2T	14,47 €	1
4	046.37.010.00.00	TUBO VALVOLA AIS RR 2T	9,20 €	1
5	22.48980.000	MOLLA PER TUBO SCARICO RR-50	2,78 €	2
6	024.37.052.00.00	MANICOTTO RR 2T	11,79 €	1
7	046.37.006.80.00	SILENZIATORE RR 2T	129,66 €	1
7	046.37.057.80.00	SILENZIATORE RR 2T	131,96 €	1
8	024.37.051.00.00	PROTEZIONE CALORE RR 2T	9,00 €	1
9	024.37.039.80.59	PROTEZIONE CALORE RR 2T	34,87 €	1
10	25.60311.000	PIASTRINA PER VITE M6	1,11 €	4
11	16.47491.000	GUARNIZIONE SPECIALE 6X13 SP.1,8	0,85 €	2
12	27.39002.000	RONDELLA 6.14.1,5 ZIGRINATA INOX	0,96 €	2
13	31.30470.000	VITE TBCE 6.14 INOX	1,11 €	2
15	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	2
16	27.42000.000	RONDELLA 6.18	0,31 €	2
17	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	4
18	024.37.007.82.00	PREFORMATO SILENZIATORE - KIT	10,47 €	1
19	046.37.019.12.00	GUARNIZIONE FLANGIA	3,87 €	2
20	28.92101.000	SILENT-BLOCK ROSSO -RES. CALORE-	4,47 €	2
21	046.37.008.00.00	DISTANZIALE	0,49 €	2
22	27.43250.000	RONDELLA 6.24	0,10 €	2
23	11.50300.000	BULLONE 6.30 RS CH 8	0,35 €	2
24	16.47490.000	GUARNIZIONE ISOLANTE 5,8.20.3	0,76 €	2

To see all drawing, select a model
