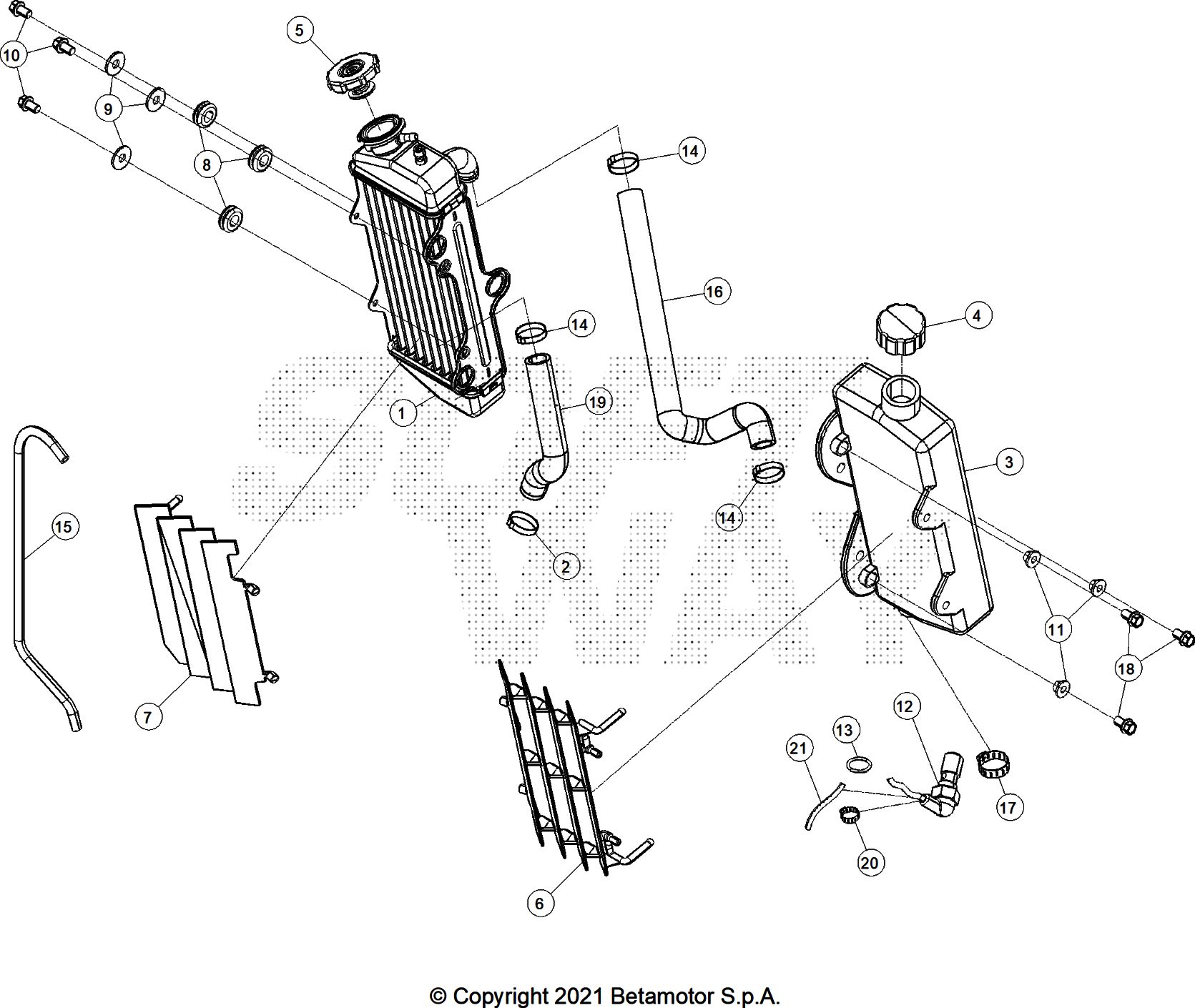

Drawing
Telaio > Sistema Di Raffreddamento

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	046.39.003.82.59	RADIATORE BLACK RR 2T	233,69 €	1
2	C07.16.009.00.00	FASCETTA D23	1,87 €	1
3	046.43.006.00.59	SERBATOIO OLIO BLACK RR 2T	30,00 €	1
4	29.00550.000	TAPPO SERBATOIO OLIO SCOOTER ACQUA	2,73 €	1
5	29.01260.000	TAPPO RADIATORE RK6-50	13,31 €	1
7	021.39.010.10.59	GRIGLIA RADIATORE DX VEM125	3,90 €	1
8	28.92101.000	SILENT-BLOCK ROSSO -RES. CALORE-	4,47 €	3
9	27.43250.000	RONDELLA 6.24	0,10 €	3
10	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	3
11	024.43.011.00.00	DISTANZIALE SERBATOIO OLIO RR50	1,44 €	3
12	024.40.051.00.00	SONDA RR 2T	19,76 €	1
13	10.52000.000	ANELLO OR .1,78 (2056)	0,48 €	1
14	020.39.008.00.00	FASCETTA AUTOAGGRAPPANTE	4,29 €	3
15	024.39.003.00.00	TUBO SFIATO RADIATORE DX	4,32 €	1
16	29.15698.000	TUBO RADIATORE SUPERIORE RR AM6	6,91 €	1
17	15.15240.000	FASCETTA /27	2,78 €	1
18	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	3
19	024.39.001.00.00	TUBO RADIATORE INFERIORE RR	9,32 €	1
21	34.01240.000	TUB.DEV."CURVA 40GR" (15.0769.0)	25,60 €	1
