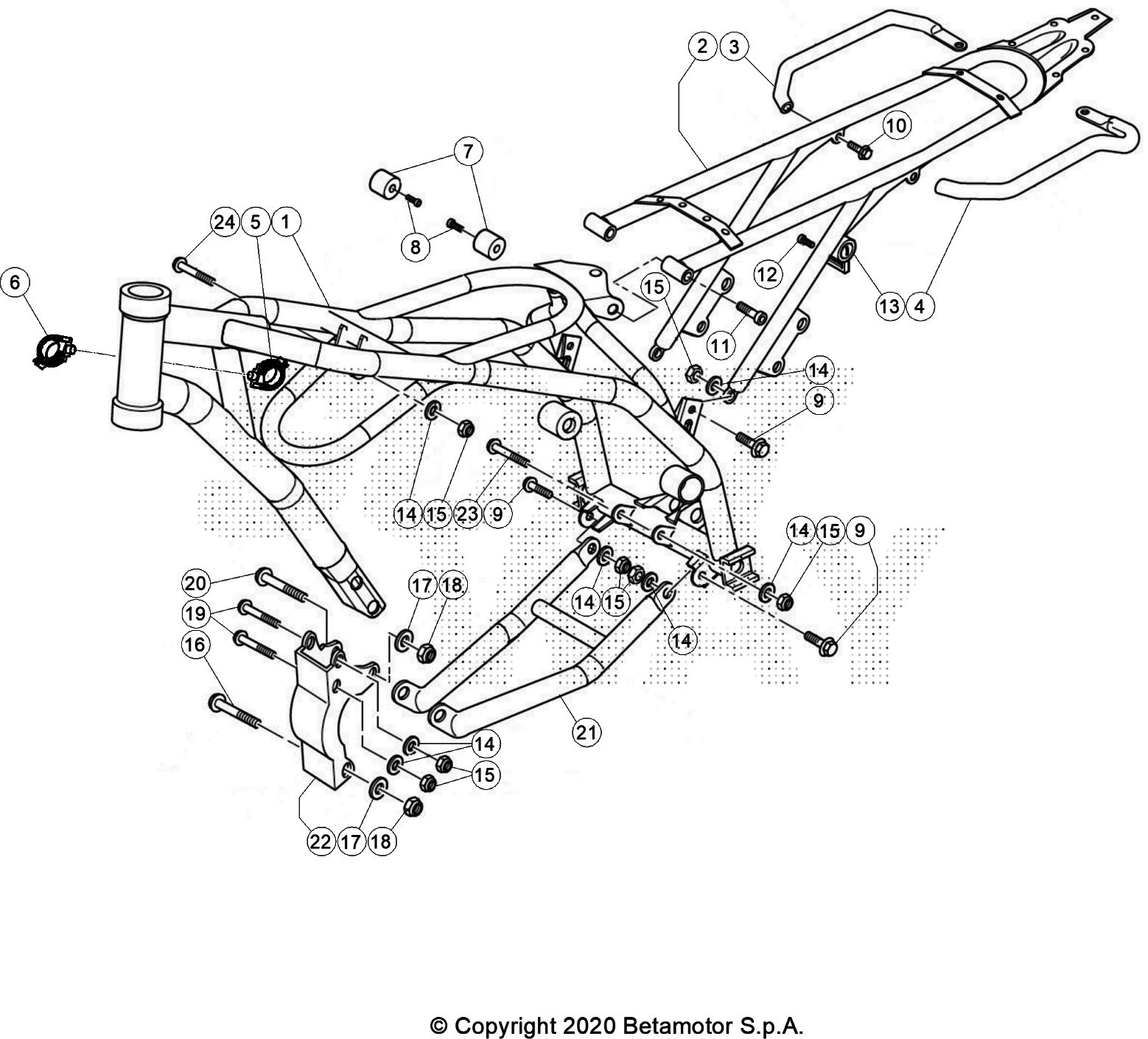

Drawing
Telaio > Telaio/Telaietto

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	017.31.000.80.50	TELAIO RED ALP 4T	962,79 €	1
2	29.11438.026	TELAIO POST. ALP/URBAN /200CC -NERO-	149,65 €	1
3	017.32.010.00.26	MANIGLIA PASSEGGERO DX -NERO-	22,35 €	1
4	017.32.020.00.26	MANIGLIA PASSEGGERO SX -NERO-	22,35 €	1
5	25.24440.000	PASSACAVO SU TELAIO SCOOTER	1,24 €	1
6	25.24441.000	PASSACAVO A SCATTO D.15	3,23 €	1
7	29.10310.000	TAMPONE SERBATOIO	4,03 €	2
8	31.31050.000	VITE BRUGOLA TCCE 6.16	0,56 €	2
9	11.54492.000	BULLONE 8.20 RS CH LISCIO	0,76 €	4
12	11.46501.000	BULLONE 6.10 RS CH 8	0,23 €	2
11	31.63910.000	VITE BRUGOLA TCCE 8.30 UNI	0,65 €	2
14	27.49500.000	RONDELLA 8.16	0,31 €	8
15	13.17020.000	DADO AUTOBLOCCANTE 8 BASSO	0,85 €	8
16	11.63800.000	BULLONE .90 PF CH RS -UNI -	2,83 €	1
17	27.54000.000	RONDELLA .21.2	0,56 €	2
18	13.19010.000	DADO AUTOBLOCCANTE BASSO	0,85 €	2
19	11.56000.000	BULLONE 8.70 PF CH RS	1,26 €	2
20	11.63740.000	BULLONE .85 PF CH RS	3,09 €	1
21	032.31.127.40.50	ATTACCO PROTEZIONE MOTORE RED ALP 4T	56,78 €	1
22	032.32.059.40.50	SUPPORTO MOTORE RED ALP 4T	28,90 €	1
23	11.57600.000	BULLONE 8.90 PF CH RS	2,43 €	1
24	31.64120.000	VITE BRUGOLA TCCE 8.50	0,96 €	1

To see all drawing, select a model
