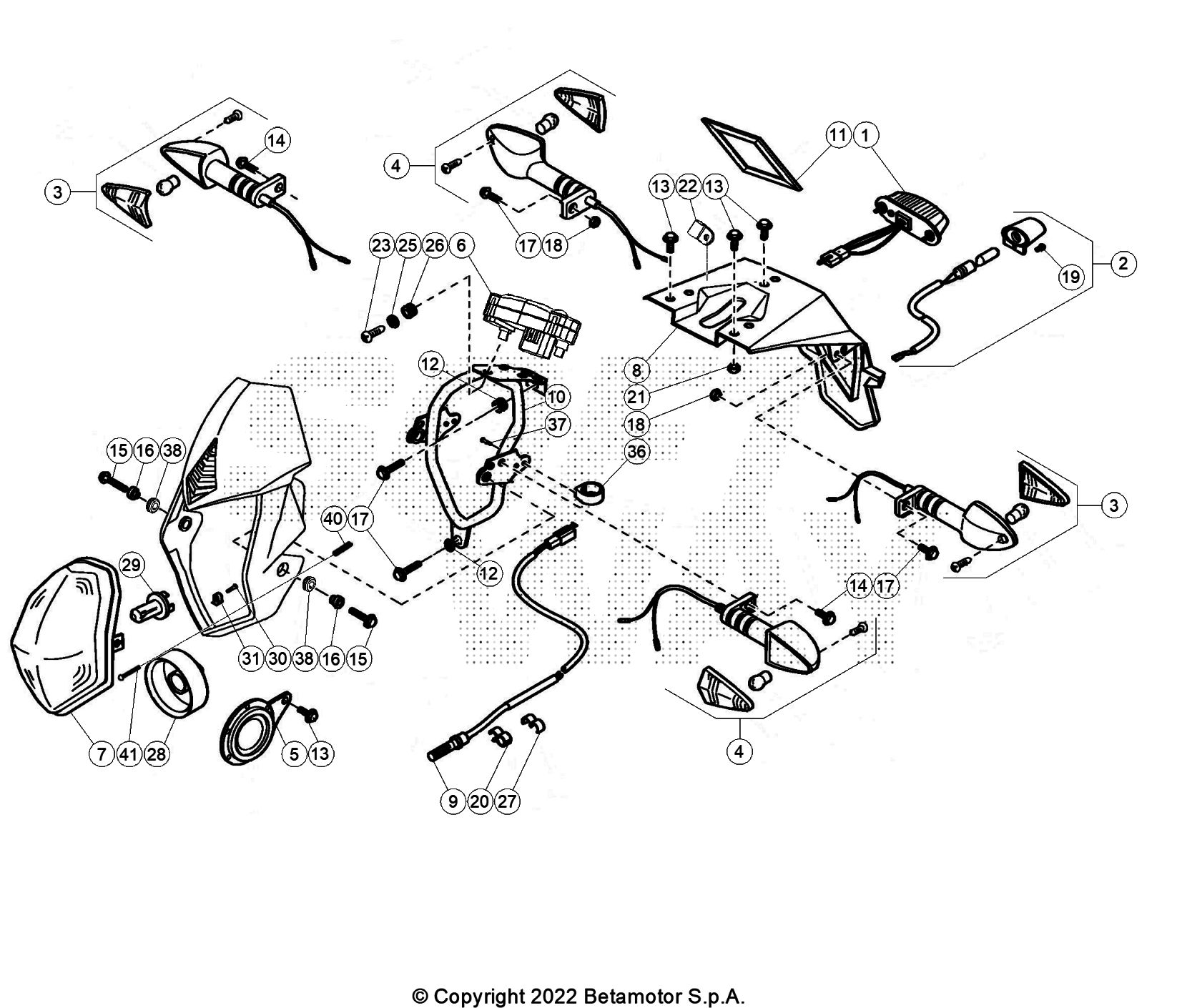

Drawing
Telaio > Impianto Elettrico

Valid for:

BETA > ALP WHITE ALP 200 4T > 2022

Rif.	Sku	Name	Price	Qty needed
1	024.40.056.00.00	GRUPPO OTTICO POSTERIORE	35,21 €	1
2	024.40.053.00.00	LUCE TARGA RR 2T	13,36 €	1
3	020.40.060.00.00	INDICATORE DIREZ. ANT DX - POST SX	14,44 €	2
4	020.40.061.00.00	INDICATORE DIREZ. ANT SX - POST.DX	14,44 €	2
5	007.40.050.00.00	AVVISATORE ACUSTICO EVO 2T/4T	6,50 €	1
6	017.40.005.00.00	STRUMENTO DIGITALE	149,67 €	1
7	16.46208.000	GRUPPO OTTICO	105,74 €	1
8	024.43.039.00.59	PORTATARGA RR 2T	16,79 €	1
9	031.40.166.00.00	SENSORE REED	30,43 €	1
10	018.40.014.40.26	SUPPORTO CRUSCOTTO BLACK ALP 4.0 4T	107,99 €	1
11	28.98478.000	SUPPORTO TARGA	4,94 €	1
12	13.48858.000	DISTANZIALE PER SILENT-BLOCK	0,81 €	2
13	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	4
14	11.46251.000	BULLONE 5.12 RS CH 8 FLANGIATA	0,31 €	2
15	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	2
16	017.43.010.00.00	DISTANZIALE MASCHERINA URBAN	4,10 €	2
17	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	4
18	13.12550.000	DADO M6.5 FLANGIATO	0,50 €	2
19	31.23565.000	VITE 4,5.15 SCREWPLAST TCCCR	0,51 €	1
20	25.24442.000	PASSACAVO DOPPIO TIPO 6/8	1,05 €	1
21	13.22110.000	DADO IN GABBIA M6 (BASSO)	0,31 €	3
22	25.25180.000	PASSAFILO FERMACAVI ,7MM BIANCO	2,18 €	1
23	31.73000.000	VITE SPEC. 4.8.TC 8 VOLANO	0,31 €	2
25	27.34800.000	RONDELLA TRANCIATA 4.16	0,31 €	2
26	024.40.039.00.00	SILENT BLOCK	1,56 €	2
27	25.24443.000	PASSACAVO DOPPIO TIPO 6/6	1,01 €	1
28	12.24755.000	CUFFIA GRUPPO OTTICO ENDURO .46208.000	3,78 €	1
30	31.22560.000	VITE 2,9.13 TSPIC AUTOFIL.DIN.7982	0,21 €	4
31	10.01010.159	AGGANCIO GRUPPO OTTICO	2,37 €	4
36	25.24464.000	PASSACAVO MASCHERINA FARO	9,67 €	1
37	31.23360.000	VITE 4.10 AUTOFRENANTE -CEV-	0,56 €	1
38	28.91500.000	SILENT-BLOCK	0,70 €	2
40	22.80500.000	MOLLA RITORNO - REGOLAZIONE	1,35 €	1
41	31.28550.000	VITE TCIC 4.50 DIN	0,37 €	1

To see all drawing, select a model

BETA > ALP WHITE ALP 200 4T > 2022
