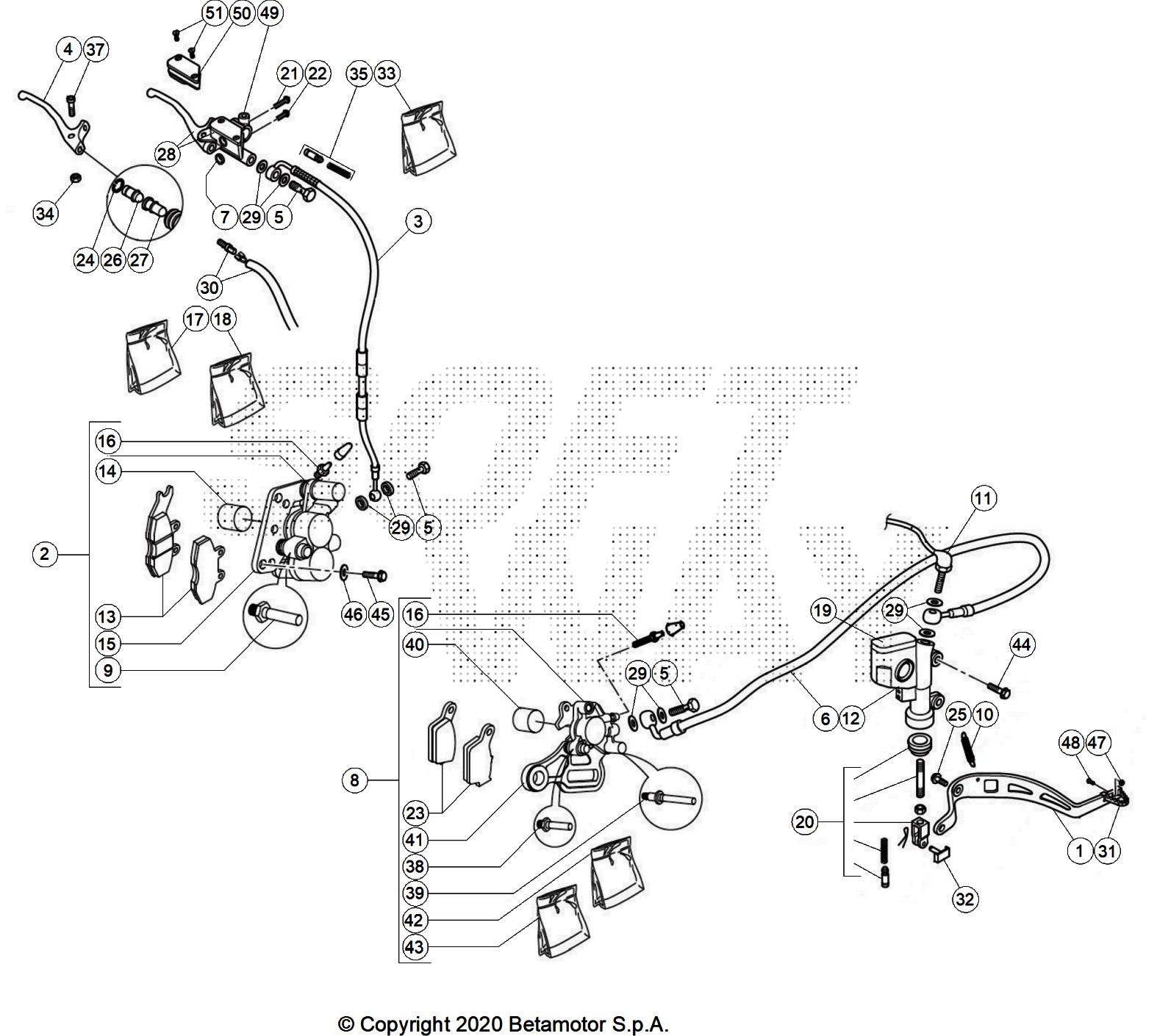

Drawing
Telaio > Freni

Valid for:

BETA > ALP WHITE ALP 200 4T > 2024

Rif.	Sku	Name	Price	Qty needed
1	017.36.010.00.00	PEDALE FRENO POSTERIORE ALP/URBAN 4T	62,71 €	1
2	25.03087.009	PINZA FRENO ANT. RR'09	138,53 €	1
3	29.09138.000	TUBO FRENO A DISCO ANT. VAM TRIAL	59,52 €	1
5	11.65040.000	BULLONE FORATO .1 X TUBO FRENO	2,49 €	3
6	29.09137.000	TUBO FRENO A DISCO POST. VAM R18-R21	45,13 €	1
7	29.10281.000	TAPPO LIVELLO OLIO	2,12 €	1
8	25.03073.009	PINZA FRENO POSTERIORE	163,47 €	1
38	25.41854.000	PERNO ANCOR.D 8 PINZA 2503049/67/73/87	3,75 €	1
10	021.36.031.00.00	MOLLA RITORNO PED. FRENO VEM125	2,16 €	1
11	18.89622.000	INTERRUT.STOP PRES.90°M10X1 CON CABLAG.	19,61 €	1
12	25.91187.000	POMPA FRENO POST. C/SERBATOIOOLIO	99,27 €	1
14	25.69444.000	PISTONCINO D.25 PINZA .03087	16,49 €	1
15	28.98119.000	SUPPORTO PINZA FRENO .03087	45,90 €	1
16	31.96801.000	VITE SPURGO X PINZA .03049/73/80/87	7,12 €	2
17	20.08269.000	KIT RICAMBI PINZA FRENO .03087	19,75 €	1
18	20.08271.000	KIT RICAMBI PINZA/VITI REGGI PAST.MOLLA	17,93 €	1
19	20.08279.000	KIT RICAMBI COP. POMPA FR.POST .91187	17,73 €	1
20	20.05067.000	KIT PISTONCINO POMPA FR.POST.25.91187	38,71 €	1
23	25.25345.000	PASTIGLIE PER PINZA .03067/73	41,94 €	1
24	28.22550.000	SEEGER RA4 (UNI )	0,28 €	1
25	11.64608.000	BULLONE SPEC. PEDALE FRENO VAM -200	7,05 €	1
26	25.41873.000	PUNTALINO LEVA COMANDO POMPA 2102059/67	5,26 €	1
28	21.02067.009	LEVA C/FRENO ANTERIORE	90,78 €	1
29	16.50510.000	GUARNIZIONE .15.1 IN RAME	0,56 €	8
30	18.87010.000	INTERRUTTORE STOP	4,48 €	1
31	22.90051.059	MOZZETTO C/PEDANA VAM -NERO-	7,84 €	1
32	25.41830.000	PERNO FISSAGGIO ASTA POMPA FRENO POST.	18,13 €	1
33	20.08274.000	KIT RICAMBI POMPA FRENO .02059/67	15,15 €	1
34	13.11510.000	DADO 6X4 CH	0,39 €	1
35	20.05064.000	KIT PISTONCINO LEVA .02059	25,28 €	1
37	31.96818.000	VITE SPECIALE LEVA FRENO / FRIZIONE	6,08 €	1
39	25.41856.000	PERNO ANCORAGGIO D 9 PINZA .03067/73	10,41 €	1
40	25.69459.000	PISTONCINO D.30 X PINZA .03067/73	24,83 €	1
41	28.98121.000	SUPPORTO PINZA FRENO .03073	60,80 €	1
42	20.08272.000	KIT RICAMBI PINZA FRENO .03067/73	15,85 €	1
43	20.08273.000	KIT RICAMBI PINZA(PERNI-GRANO)2503073/67	25,00 €	1
44	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	1
45	11.55510.000	BULLONE 8.40 RS CH	1,96 €	2
46	27.56055.000	RONDELLA 8.13 ZIGRINATA	0,45 €	2
47	13.11010.000	DADO AUTOBLOCCANTE 5	0,56 €	1
48	11.46360.000	BULLONE 5.16 RS CH 8 FLANGIATO	0,65 €	1
49	12.30103.000	CAPPELLOTTO FISSAGGIO POMPA 2102064.000	17,29 €	1

To see all drawing, select a model

BETA > ALP WHITE ALP 200 4T > 2024
