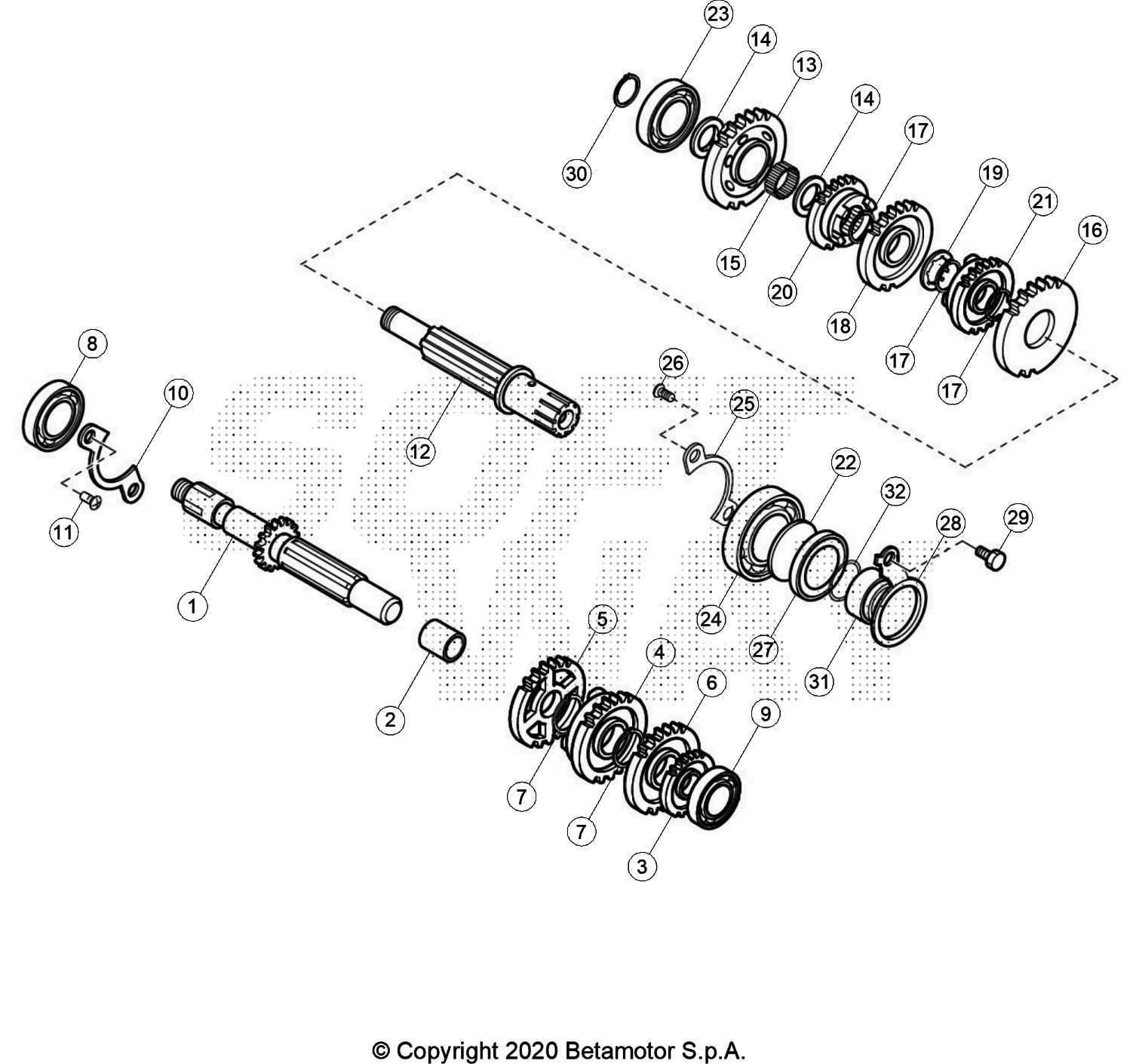

Drawing
Motore > Cambio

Valid for:

BETA > ALP RED ALP 200 4T > 2020

Rif.	Sku	Name	Price	Qty needed
1	35.21570.000	ALBERO PRIMARIO (24120-42A01)	138,10 €	1
2	35.11580.000	BOCCOLA (24125-38201)	4,14 €	1
3	35.21590.000	INGRANAGGIO 2 V.SU 1° Z.15 (24221-42A02)	82,42 €	1
4	35.22820.000	INGRANAGGIO 3 V.SU 1° Z.16 (24231-42A03)	134,82 €	1
5	35.22830.000	INGRANAGGIO 4 V.SU 1° Z.21 (24241-42A00)	66,92 €	1
6	35.21610.000	INGRANAGGIO 5 V.SU 1° Z.23 (24251-42A03)	81,67 €	1
7	35.11630.000	SEEGER (09380-20009)	1,46 €	1
8	35.11640.000	CUSCINETTO (09262-20069)	24,81 €	1
9	35.11650.000	CUSCINETTO (08123-60027)	23,02 €	1
25	35.11660.000	REGGICUSCINETTO (24741-05200)	4,79 €	1
26	35.11661.000	VITE (02122-06123)	1,05 €	1
12	35.21670.000	ALBERO SECONDARIO (24130-42A20)	141,07 €	1
13	35.21680.000	INGRANAGGIO 1 V.SU 2° Z.33 (24311-42A00)	88,35 €	1
14	35.21690.000	RONDELLA DI SPINTA .26.1 (09181-17167)	2,68 €	1
15	35.21700.000	CUSCINETTO .21.9,8 (09263-17004)	10,02 €	1
16	35.21710.000	INGRANAGGIO 2 V.SU 2° Z.29 (24320-42A03)	61,62 €	1
17	35.21630.000	SEEGER (09380-22006)	3,34 €	1
18	35.21720.000	INGRANAGGIO 3 V.SU 2° Z.23 (24331-42A02)	67,94 €	1
19	35.21730.000	SEEGER (09167-22011)	2,33 €	1
20	35.21740.000	INGRANAGGIO 4 V.SU 2° Z.23 (24341-42A02)	130,32 €	1
21	35.21750.000	INGRANAGGIO 5 V.SU 2° Z.21 (24351-42A02)	72,43 €	1
22	35.21760.000	RONDELLA (24359-42A00)	2,90 €	1
23	35.21780.000	CUSCINETTO .36.12 (09264-17001)	38,63 €	1
24	35.11790.000	CUSCINETTO .50.14 (09262-22018)	22,25 €	1
27	35.11800.000	ANELLO PARAOLIO .40.6 (09283-30053)	8,81 €	1
28	35.11810.000	REGGICUSCINETTO (24751-42A01)	3,38 €	1
29	35.10271.000	BULLONE (01500-06103)	2,21 €	1
30	35.21820.000	SEEGER (08331-31176)	1,46 €	1
31	35.11830.000	DISTANZIALE (27531-42A00)	17,49 €	1
32	35.11840.000	ANELLO OR 2,5.21 (09280-21008)	1,46 €	1

To see all drawing, select a model

BETA > ALP RED ALP 200 4T > 2020
