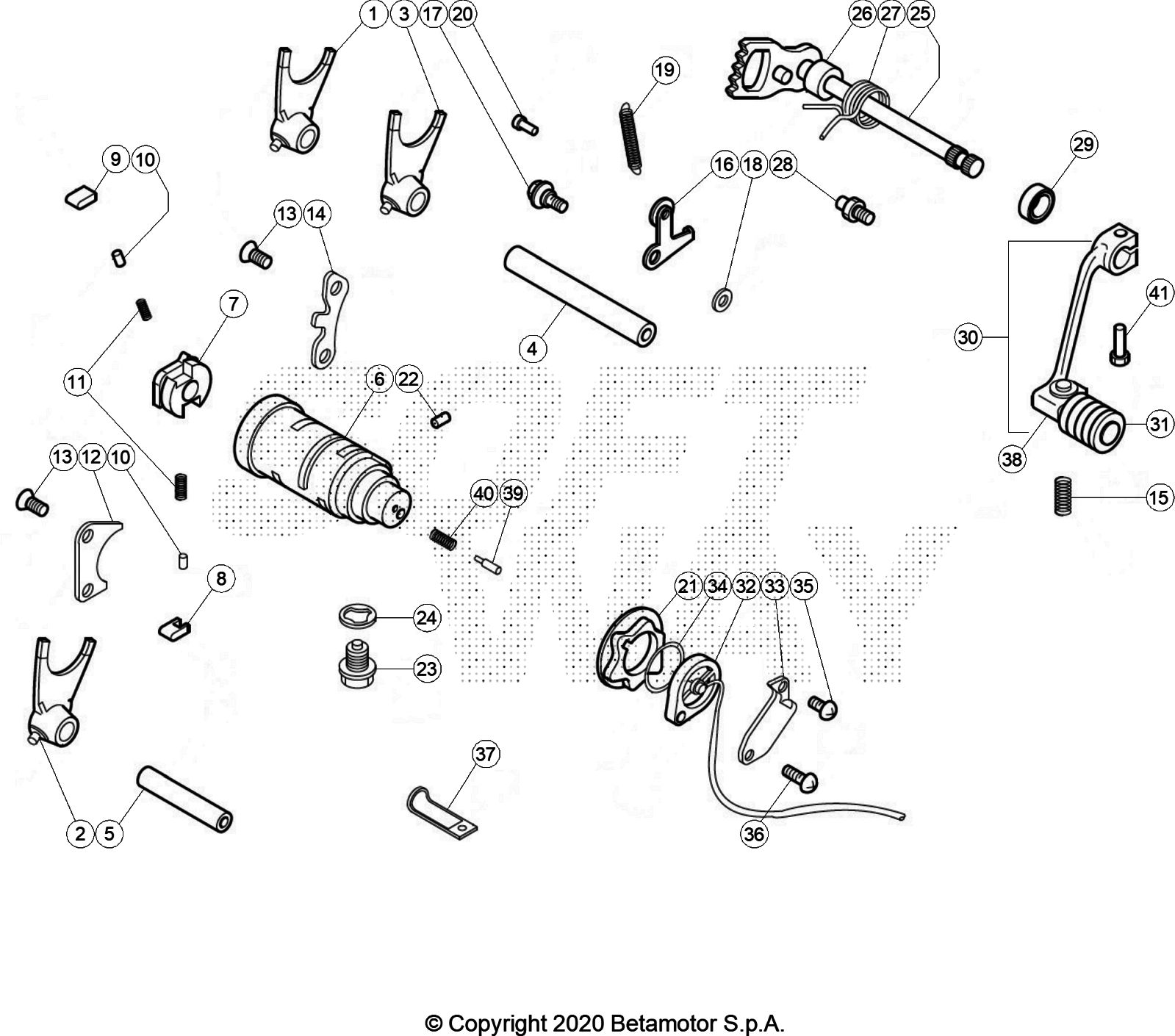

Drawing
Motore > Comando Cambio

Valid for:

BETA > ALP RED ALP 200 4T > 2022

Rif.	Sku	Name	Price	Qty needed
1	35.21860.000	FORCHETTA (25211-42A02)	56,57 €	1
2	35.21870.000	FORCHETTA (25221-42A02)	97,08 €	1
3	35.22840.000	FORCHETTA (25231-42A02)	64,04 €	1
4	35.21880.000	ALBERINO (25411-16701)	13,71 €	1
5	35.11890.000	ALBERINO L.60 (25421-35410)	12,40 €	1
6	35.21900.000	CAMMA (25310-42A00)	103,20 €	1
7	35.21920.000	CAMMA (25322-31310)	21,26 €	1
8	35.11930.000	DENTE D'ARRESTO (25323-34201)	6,38 €	1
9	35.11940.000	DENTE D'ARRESTO (25324-34201)	6,38 €	1
10	35.11950.000	RULLINO 5.8 (09261-05003)	1,05 €	1
11	35.11960.000	MOLLA (09440-04003)	1,05 €	1
12	35.11970.000	PIASTRINA DENTI D'ARRESTO (25331-30001)	4,79 €	1
13	35.11661.000	VITE (02122-06123)	1,05 €	1
14	35.11980.000	GUIDA CAMMA (25341-05200)	9,33 €	1
16	35.21990.000	ROTELLA (25350-42A00)	18,95 €	1
17	35.11991.000	BULLONE (09111-06054)	2,27 €	1
18	35.11992.000	RONDELLA (08211-06141)	1,46 €	1
19	35.22010.000	MOLLA (09443-10036)	3,45 €	1
20	35.12020.000	PERNO MOLLA (09223-04001)	0,99 €	1
21	35.22040.000	DISCO FERMA CAMMA (25381-04700)	17,49 €	1
22	35.12050.000	PERNO (04221-04069)	1,29 €	1
23	35.10400.000	TAPPO (09247-14026)	3,57 €	1
24	35.10410.000	GUARNIZIONE ,8.18,8.0,4 (09168-14002)	2,28 €	1
25	35.12080.000	ALBERO SELETTORE (25510-05201)	106,59 €	1
26	35.12090.000	DISTANZIALE .20.15,3 (09180-12068)	1,39 €	1
27	35.12100.000	MOLLA (09444-26001)	3,82 €	1
28	35.12110.000	VITE FISSAGGIO (25671-01000)	3,48 €	1
29	35.12120.000	ANELLO PARAOLIO .22.9 (09285-12002)	6,92 €	1
30	21.21135.000	LEVA COMANDO CAMBIO ALP-4T	43,98 €	1
31	16.29590.000	GOMMINO X MOZZETTO LEVA C/C ALP-4T	2,98 €	1
32	35.12150.000	BASETTA SPIA FOLLE (37720-42A30)	34,25 €	1
33	35.12160.000	PROTEZIONE SPIA FOLLE (37721-42A00)	2,53 €	1
34	35.12170.000	ANELLO OR 2,4.21,8 (09280-22001)	1,21 €	1
35	35.12171.000	VITE (02112-05083)	1,05 €	1
36	35.12172.000	VITE (02112-05163)	1,05 €	1
37	35.22850.000	SUPPORTO L.80 (09404-06432)	1,63 €	1
39	35.12220.000	CONTATTO (09209-05011)	1,46 €	1
40	35.12230.000	MOLLA (09440-04010)	1,05 €	1
41	11.50010.000	BULLONE 6.25 RS CH 8	0,41 €	1

To see all drawing, select a model

BETA > ALP RED ALP 200 4T > 2022
