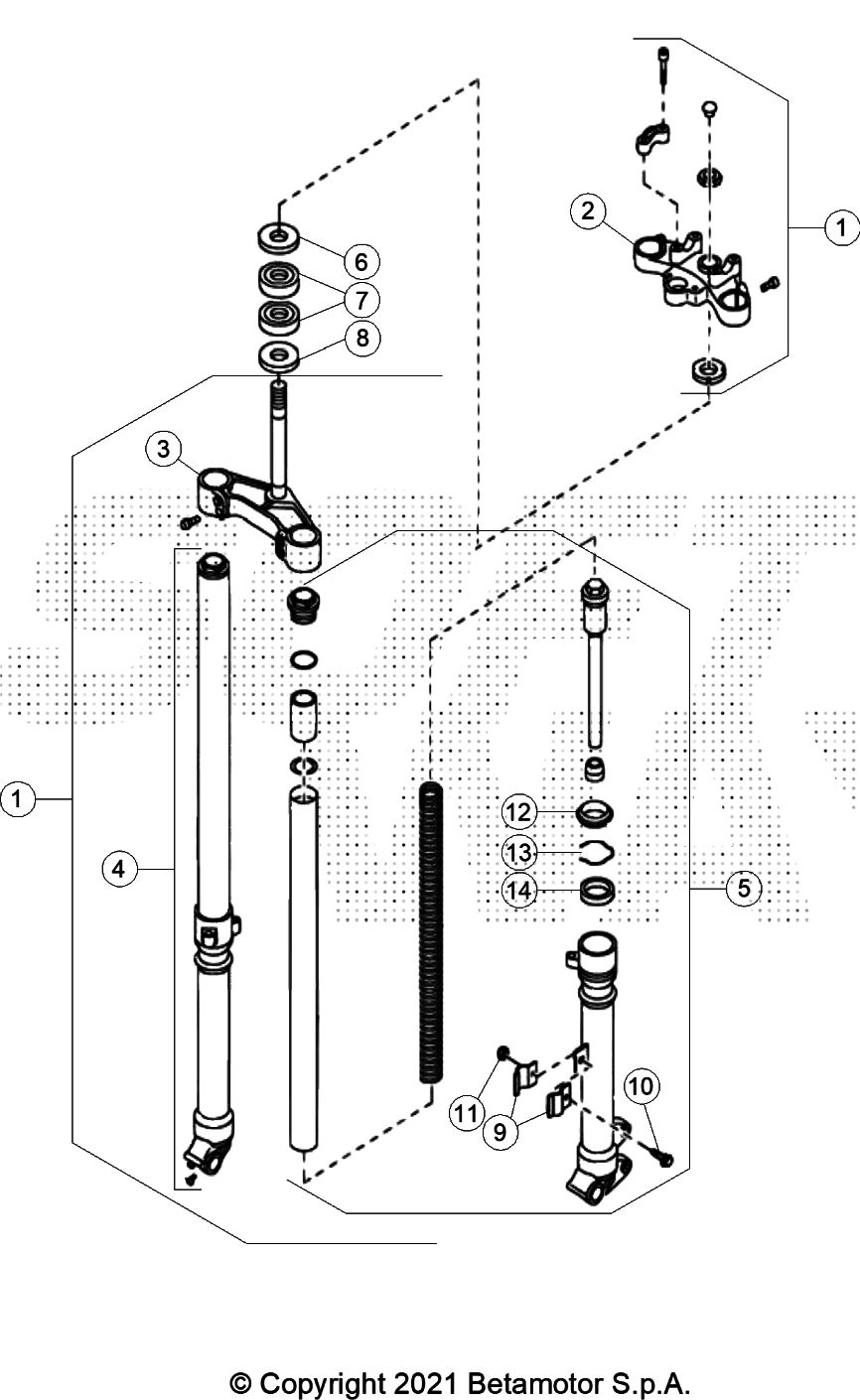

Drawing
Telaio > Forcella

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	017.34.013.80.00	FORCELLA COMPLETA ALP 4T	1.072,26 €	1
2	017.34.005.37.59	PIASTRA DI STERZO SUPERIORE BLACK ALP 4T	117,95 €	1
3	017.34.006.37.59	PIASTRA DI STERZO INFERIORE BLACK ALP 4T	176,92 €	1
4	017.34.017.80.59	GAMBA FORCELLA DESTRA BLACK ALP 4T	430,51 €	1
5	017.34.016.80.59	GAMBA FORCELLA SINISTRA BLACK ALP 4T	454,10 €	1
6	25.98781.000	PROTEZIONE CUSCINETTO STERZO	2,68 €	1
8	25.98751.000	PROTEZIONE CUSCINETTO STERZO	1,54 €	1
9	25.59626.000	PIASTRINA FIS.TUBO FR.ANT.ALP/MOT 4.0'05	5,78 €	2
10	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	1
11	13.13020.000	DADO AUTOBLOCCANTE 6 BASSO	0,56 €	1
12	10.41485.000	ANELLO RASCHIA POLVERE FORCELLA D.40	28,90 €	2
13	024.34.669.00.00	ANELLO D'ARRESTO	12,25 €	2
14	10.41487.000	ANELLO TENUTA 40X52,2X10,10,5	27,34 €	2

To see all drawing, select a model
