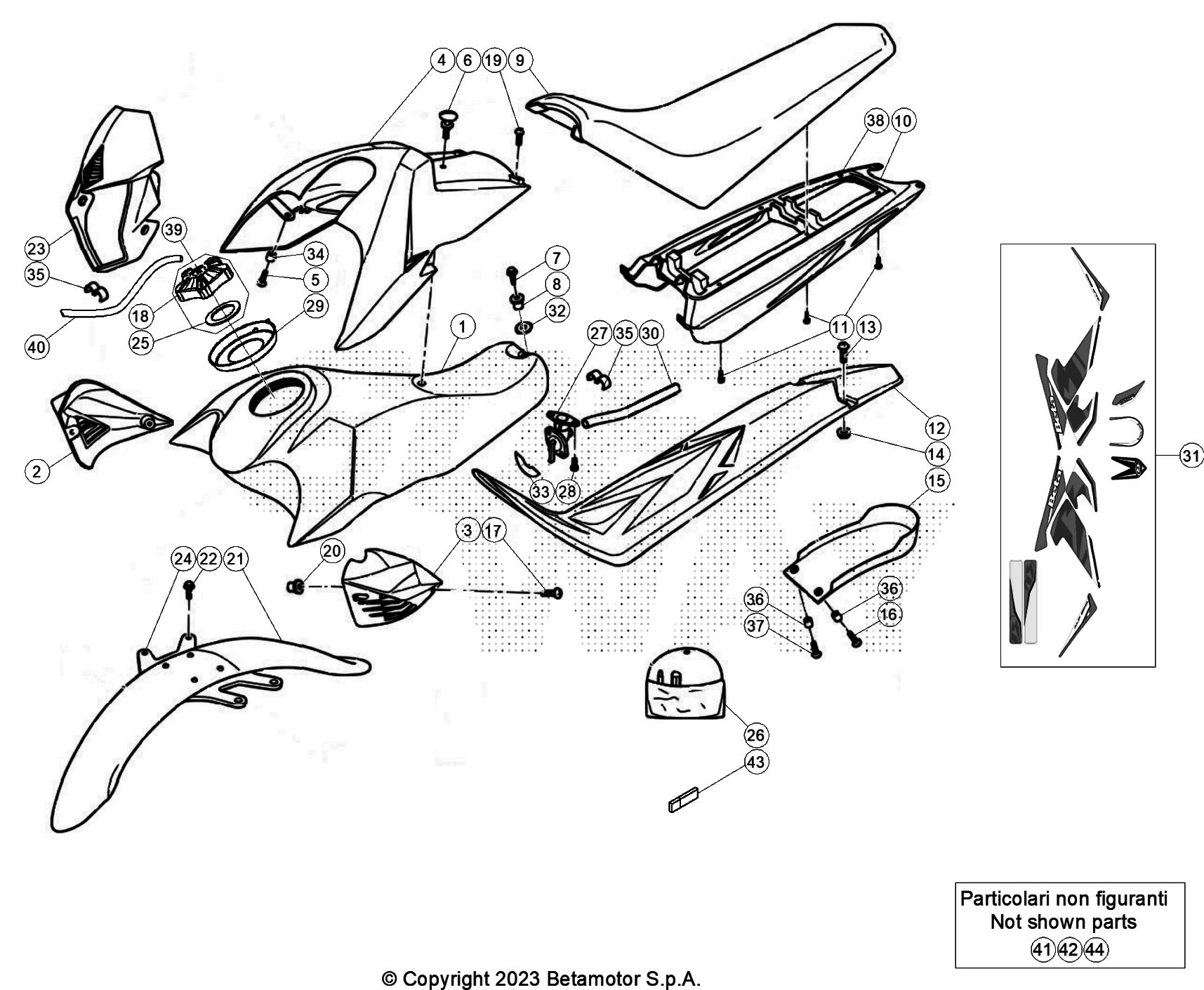

Drawing
Telaio > Plastiche/Sella/Serbatoio

Valid for:

BETA > ALP RED ALP 200 4T > 2022

Rif.	Sku	Name	Price	Qty needed
1	017.43.002.00.59	SERBATOIO BENZINA	91,66 €	1
2	15.23216.159	FIANCHETTO TELAIO DX ALP/URBAN -200	15,59 €	1
3	15.23217.159	FIANCHETTO TELAIO SX ALP/URBAN -200	15,59 €	1
4	12.03260.097	CARENATURA SERBATOIO ALP -200-ROSSO-	87,71 €	1
5	31.30080.000	VITE TTLIC 5.10 TESTA	0,50 €	2
6	31.89011.000	VITE SPEC. BLOCC. SELLA VAM TRIAL	8,00 €	1
7	11.54492.000	BULLONE 8.20 RS CH LISCIO	0,76 €	1
8	13.48869.000	DISTANZIALE SERB. BENZ. VAM	4,26 €	1
9	28.02659.000	SELLA ALP -200	79,73 €	1
10	15.19870.097	FIANCATA SOTTOSELLA ALP -200 -ROSSO-	79,86 €	1
11	31.23565.000	VITE 4,5.15 SCREWPLAST TCCCR	0,51 €	6
12	25.19691.097	PARAFANGO POST. ALP -200 -ROSSO-	84,49 €	1
37	11.50010.000	BULLONE 6.25 RS CH 8	0,41 €	1
14	13.22110.000	DADO IN GABBIA M6 (BASSO)	0,31 €	2
15	25.24661.159	PASSARUOTA ALP -200 -NERO-	7,42 €	1
22	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	4
17	31.27510.000	VITE TCIC 4.20 UNI	0,21 €	2
18	036.43.041.80.00	TAPPO SERBATOIO BENZINA	16,10 €	1
19	31.29860.000	VITE TTLIC 5.16 TESTA	0,50 €	2
20	C18.09.002.00.00	RIVETTO 9201B/M4/8ZI	0,73 €	2
21	25.15213.059	PARAFANGO ANT. ALP -200 NERO	42,04 €	1
23	22.28476.097	MASCHERINA P/FARO ALP4 -ROSSOFLUO-	69,95 €	1
24	017.43.151.00.00	SUPPORTO PARAFANGO ANTERIORE ALP 4T	55,01 €	1
26	11.05662.000	BORSETTA CON ARNESI ALP-4T	15,84 €	1
28	31.29910.000	VITE BRUGOLA 5.12	0,56 €	2
29	026.43.029.00.00	ANELLO	2,73 €	1
30	017.43.060.00.00	TUBO BENZINA 5.5 X PUR L.285 DOP.DIAM	10,04 €	1
31	017.43.004.82.97	DECALCO SERIE COMPLETA	47,14 €	1
32	27.55000.000	RONDELLA VENTAGLIO INTERNO	0,61 €	1
33	13.31478.200	DECALCO ON/OFF/RES RUBINETTO ALP	2,27 €	1
34	13.54828.000	DISTANZ.6,2 9,5/14 3,5-CARENAT. ALP4T'08	2,61 €	2
35	25.24442.000	PASSACAVO DOPPIO TIPO 6/8	1,05 €	2
36	13.54820.000	DISTANZIALE 6,5/9,0/13,5 . 4,8	1,28 €	2
38	29.10314.000	TAMPONE BATTERIA ALP/MOTARD 4.0 H.3MM	0,89 €	6
39	036.43.041.82.00	TAPPO SERBATOIO BENZINA	17,43 €	1
40	040.43.019.14.00	TUBO	0,94 €	1
41	12.33062.000	CATADIOTTRO LATERALE	3,12 €	2
42	12.33086.000	CATADIOTTRO POSTERIORE RR 4T	3,72 €	1
43	017.44.018.83.00	CHIAVE USB USO E MANUTENZIONE ALP 4T	12,41 €	1
44	017.43.016.82.00	CONTENITORE FILTRO A CARBONI A - KIT	49,51 €	1

To see all drawing, select a model

BETA > ALP RED ALP 200 4T > 2022
