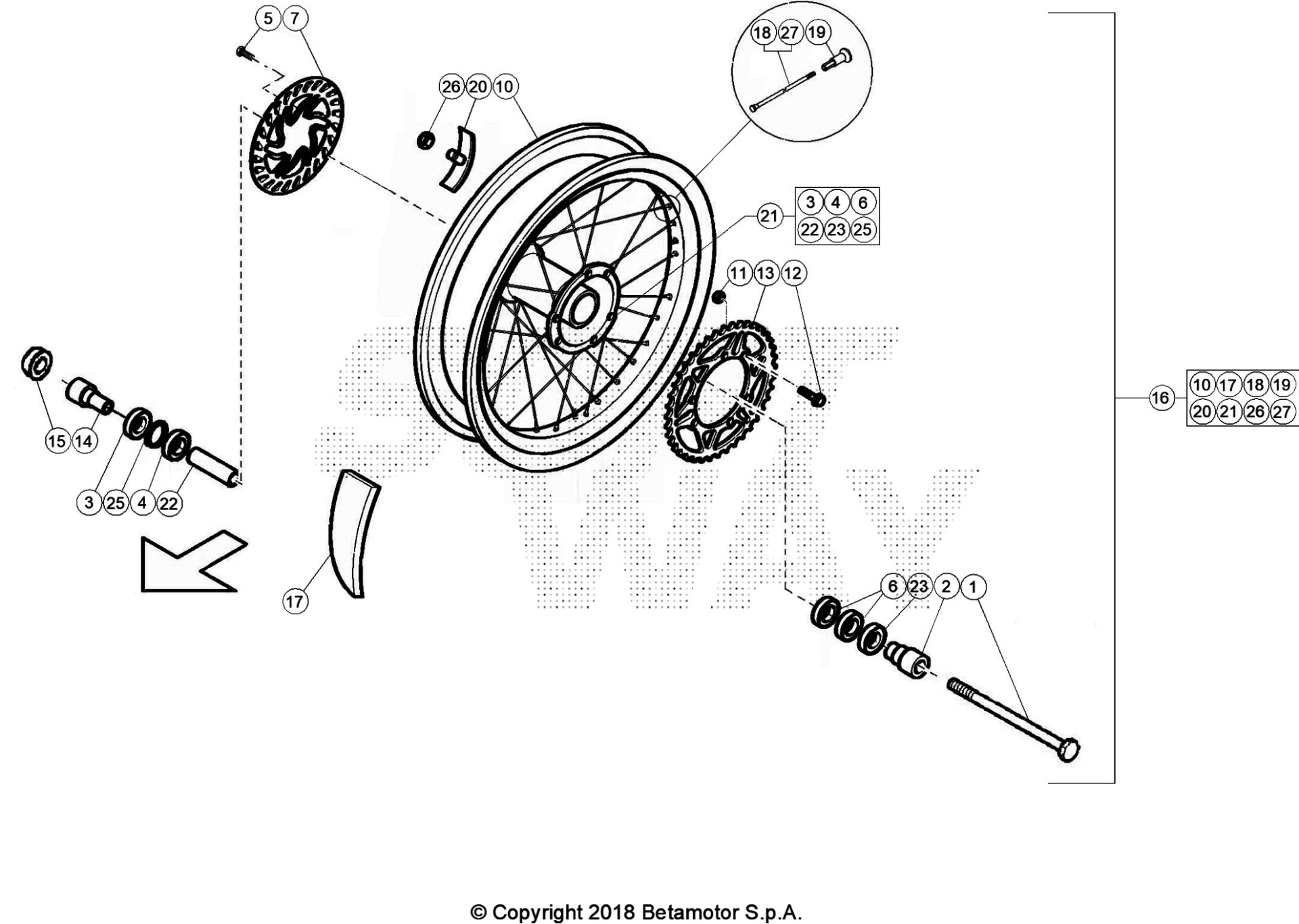

Drawing
Telaio > Ruota Posteriore

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	25.55813.000	PERNO RUOTA POST. ALP 4T	21,67 €	1
2	13.85031.000	DISTANZIALE MOZZO POST.DX.ALP4T200CC'05	9,93 €	1
3	10.41335.000	ANELLO PARAPOLVERE 30X42X7 PER MOZZI	8,42 €	1
4	12.97005.000	CUSCINETTO .47.14 RS PER MOZZI	36,14 €	1
5	31.30595.000	VITE 6.14 TSPCE .9	0,20 €	6
6	12.98005.000	CUSCINETTO .42.12 RS PER MOZZI	26,51 €	2
7	13.39573.000	DISCO FRENO POST. ALP 4.0/ALP200 4T	92,16 €	1
10	017.42.004.00.00	CERCHIO POSTERIORE	164,74 €	1
11	13.17031.000	DADO M8 AUTOBLOCCANTE CONELOCK	0,66 €	6
12	11.55440.000	BULLONE 8.30 RS CH	0,84 €	6
13	017.42.007.50.59	CORONA TRASMISSIONE SECONDARIA Z48 BLACK	73,08 €	1
14	13.85033.000	DIST.MOZZO POST.SX LATO CORONA VAM	7,66 €	1
15	13.29601.000	DADO .1,5 SPECIALE	3,04 €	1
16	017.42.003.00.57	RUOTA POSTERIORE	539,83 €	1
18	27.25063.000	RAGGIO 4.203 C.160 C.4,4 DACROMET	1,23 €	18
19	23.10121.000	NIPPLES D.4 M.A.ZINCATO ALP4T-ALP/MOT4.0	1,16 €	36
20	15.17520.000	FERMAFASCIONE	9,80 €	1
21	22.08054.059	MOZZO POST.C/CUSC. VAM /200CC NERO	199,31 €	1
22	13.62818.000	DISTANZIALE INT. ,5 MOZZO POST.	24,35 €	1
23	10.41336.000	ANELLO PARAPOLVERE 30X47X7 PER MOZZI	11,04 €	1
25	10.67409.000	ANELLO DI SICUREZZA PER MOZZI	1,89 €	1
26	13.17120.000	DADO M8 FLANGIATO CH.13 (ZIGRINATO)	0,65 €	1
27	27.25064.000	RAGGIO 4.196 C.160 C.4,4 DACROMET	1,23 €	18

To see all drawing, select a model
