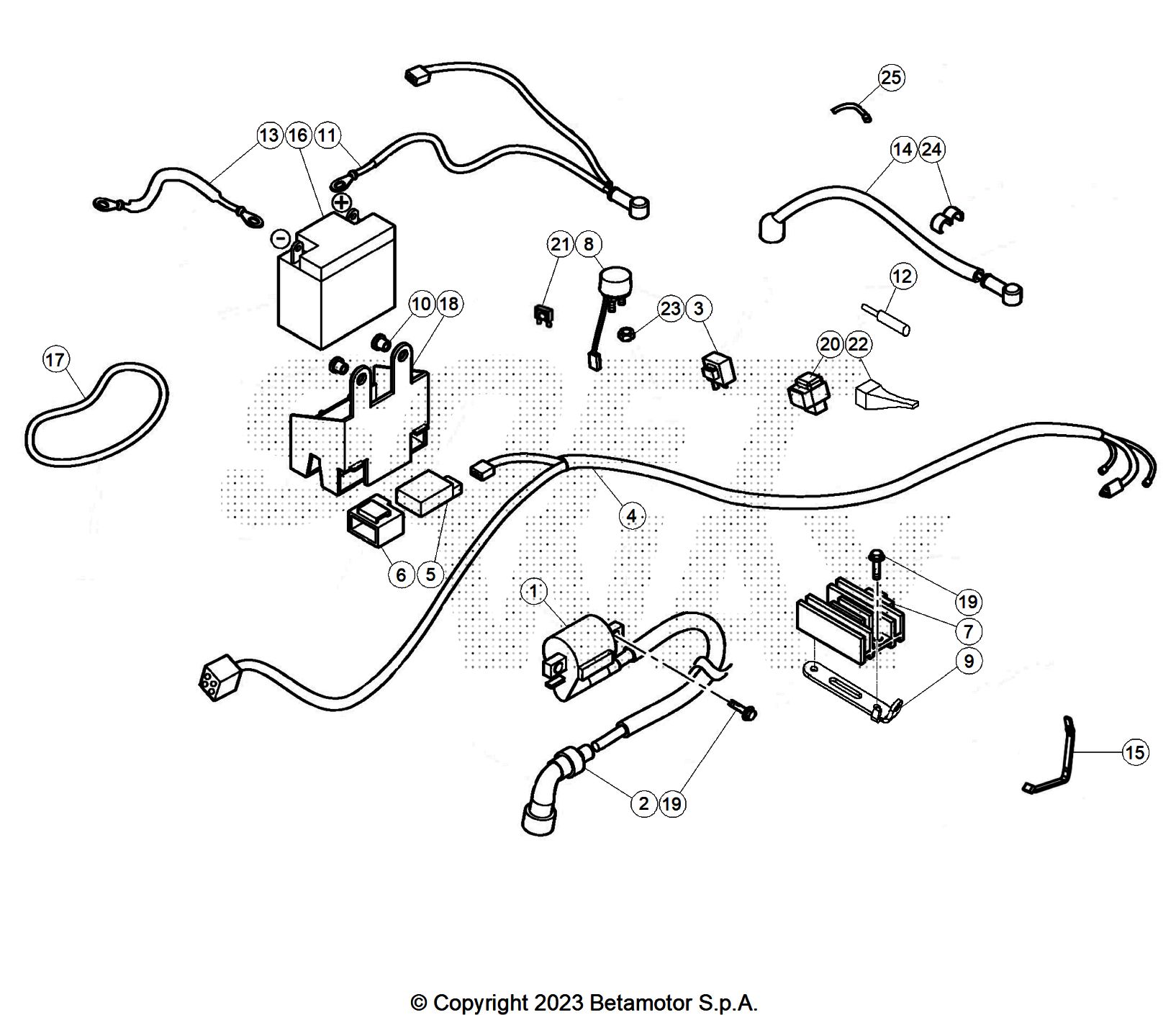

Drawing
Telaio > Impianto Elettrico

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	11.20699.000	BOBINA ALP-4T 200CC AVV.EL/K.S.	113,90 €	1
2	27.13557.000	RACCORDO CANDELA SCHERMATO RJ7-10 D	8,34 €	1
3	18.84948.000	INTERMIT. ALP/URBAN 4T	18,04 €	1
4	017.40.008.00.00	IMPIANTO ELETTRICO PRINCIPALE	197,40 €	1
5	017.40.006.83.00	CENTRALINA	262,35 €	1
6	007.40.081.00.00	ELASTICO CENTRALINA	3,81 €	1
7	27.28095.000	REGOLATORE	291,28 €	1
9	017.40.009.50.00	STAFFA REGOLATORE	5,29 €	1
10	11.26412.000	BOCCOLA FIS. PORTA BATTERIA ALP/URBAN	6,11 €	2
11	017.40.013.00.00	IMPIANTO ELETTRICO RELE'	10,13 €	1
12	031.40.051.00.00	CONDENSATORE	6,31 €	1
13	18.01527.000	IMPIANTO CAVO MASSA RR 4T	41,71 €	1
14	017.40.011.00.00	IMPIANTO ELETTRICO RELE'	8,16 €	1
15	037.40.182.00.00	FASCETTA	1,32 €	4
16	11.15415.000	BATTERIA	119,01 €	1
17	14.40045.000	ELASTICO FIS. BATTERIA RR ALP-MOTARD 4.0	6,86 €	1
18	25.98461.159	PORTA BATTERIA ALP/URBAN -200	5,95 €	1
19	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	4
20	27.28466.000	RELAIS CAVALLETTO	45,02 €	1
21	020.40.006.00.00	FUSIBILE /32V	0,63 €	2
22	031.40.052.00.00	DIODI-GRUPPO	16,47 €	1
23	13.13020.000	DADO AUTOBLOCCANTE 6 BASSO	0,56 €	1
24	25.24442.000	PASSACAVO DOPPIO TIPO 6/8	1,05 €	1
25	25.24465.000	PASSACAVO MOTORINO AVVIAMENTO	4,04 €	1

To see all drawing, select a model
