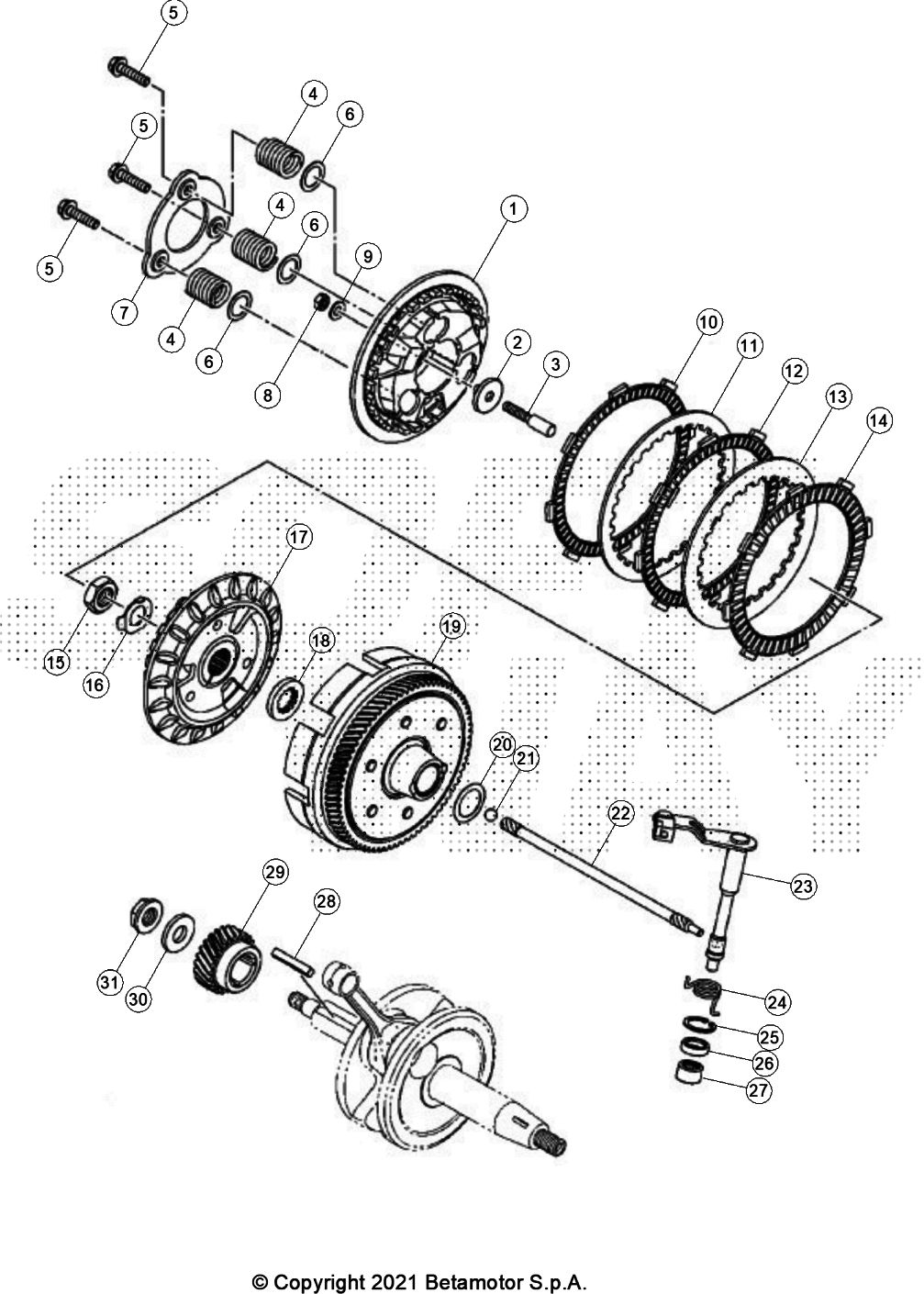

Drawing
Motore > Trasmissione Primaria/Frizione

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	043.03.000.00.00	SPINGIDISCO	91,85 €	1
2	021.03.031.00.00	PIATTELLO	11,33 €	1
3	021.03.039.00.00	PERNO GUIDA FRIZIONE	24,00 €	1
4	043.03.001.00.00	MOLLA	6,31 €	3
5	043.03.002.00.00	VITE	3,39 €	3
6	043.03.003.00.00	RONDELLA	3,98 €	3
7	043.03.004.00.00	PIASTRA	26,62 €	1
8	043.03.005.00.00	DADO	3,20 €	1
9	043.03.006.00.00	RONDELLA	3,49 €	1
10	043.03.007.00.00	DISCO CONDUTTORE	22,46 €	1
11	043.03.008.00.00	DISCO CONDOTTO	22,07 €	1
12	043.03.009.00.00	DISCO CONDUTTORE	14,43 €	1
13	043.03.010.00.00	DISCO CONDOTTO	22,07 €	1
14	043.03.011.00.00	DISCO CONDUTTORE	25,95 €	1
15	043.03.012.00.00	DADO M14X1	4,75 €	1
16	043.03.013.00.00	RONDELLA	3,68 €	1
17	043.03.014.00.00	INNESTO FRIZIONE	73,76 €	1
18	043.03.015.00.00	RONDELLA	16,30 €	1
19	043.03.016.00.00	CAMPANA FRIZIONE	705,83 €	1
20	043.03.017.00.00	RONDELLA	3,39 €	1
21	021.03.038.00.00	SFERA D.7,93	2,84 €	1
22	021.03.040.00.00	ASTA SPINGIDISCO FRIZIONE	11,97 €	1
23	043.03.018.00.00	LEVA	12,25 €	1
24	043.03.019.00.00	MOLLA	3,95 €	1
25	34.04092.100	SEEGER	2,21 €	1
26	021.03.043.00.00	ANELLO DI TENUTA	3,70 €	1
27	043.03.020.00.00	CUSCINETTO	6,59 €	1
28	021.03.026.00.00	CHIAVETTA 5X5X33 PER PRIMARIO125 LC	9,76 €	1
29	021.03.027.00.00	PIGNONE MOTORE Z 24 LC	69,78 €	1
30	043.03.021.00.00	RONDELLA	3,98 €	1
31	021.03.029.00.00	DADO M12X1 H 8 LC	8,94 €	1

To see all drawing, select a model
