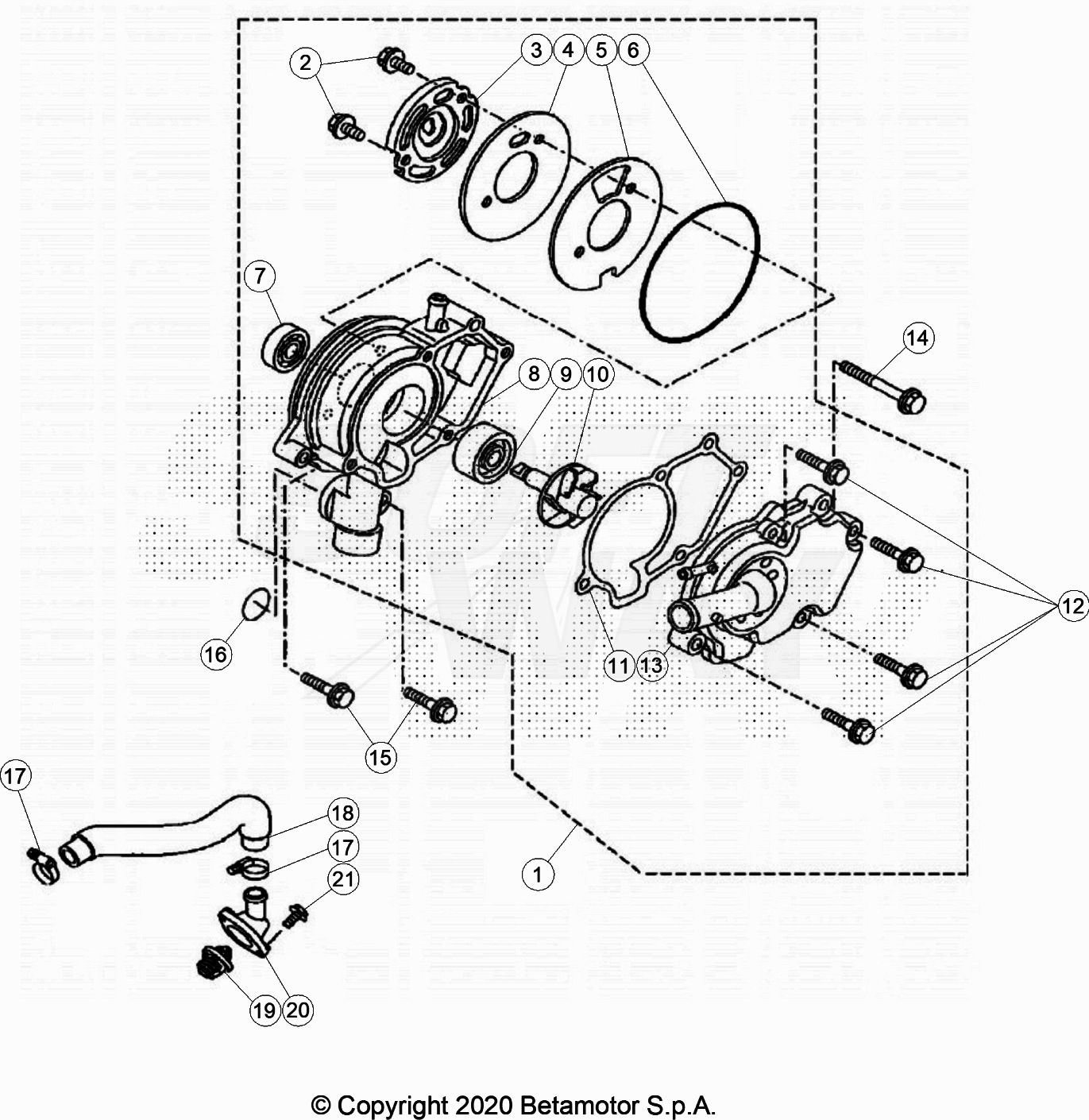

Drawing
Motore > Pompa Acqua/Comando Valvola Scarico

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	021.09.024.00.00	POMPA ACQUA	149,84 €	1
2	021.09.020.00.00	VITE	3,00 €	2
3	021.09.021.00.00	PIASTRA	15,41 €	1
4	021.09.022.00.00	PIASTRA	7,92 €	1
5	021.09.023.00.00	GUARNIZIONE	7,58 €	1
6	021.09.005.00.00	ANELLO DI TENUTA D.1,9X84 125LC	4,37 €	1
7	021.09.006.00.00	CUSCINETTO A SFERE D.10X26X8 LC	12,97 €	1
8	021.09.025.00.00	CORPO POMPA ACQUA	70,83 €	1
9	021.09.008.00.00	PARAOLIO D.10X31X13,5 LC	86,34 €	1
10	021.09.009.00.00	PERNO POMPA ACQUA CON GIRANTE125 LC	32,96 €	1
11	021.09.010.00.00	GUARNIZIONE COP.POMPA ACQUA LC	8,55 €	1
12	021.09.011.00.00	VITE T.E. BASSA FLG. M6X25 LC	3,39 €	4
13	021.09.012.00.00	COPERCHIO POMPA ACQUA LC	89,23 €	1
14	021.01.010.00.00	VITE T.E. FLG M6X50 ZN.BIANCA125 LC	3,70 €	1
15	021.09.013.00.00	VITE T.E. FLG M6X25 ZN.BIANCA125 LC	3,39 €	2
16	021.09.014.00.00	ANELLO DI TENUTA OR D.19X2,4 LC	2,51 €	1
18	021.39.008.00.00	TUBO TERMOSTATO - RADIATORE DX	7,87 €	1
20	021.09.018.00.00	COPERCHIO TERMOSTATO LC	31,17 €	1

To see all drawing, select a model
