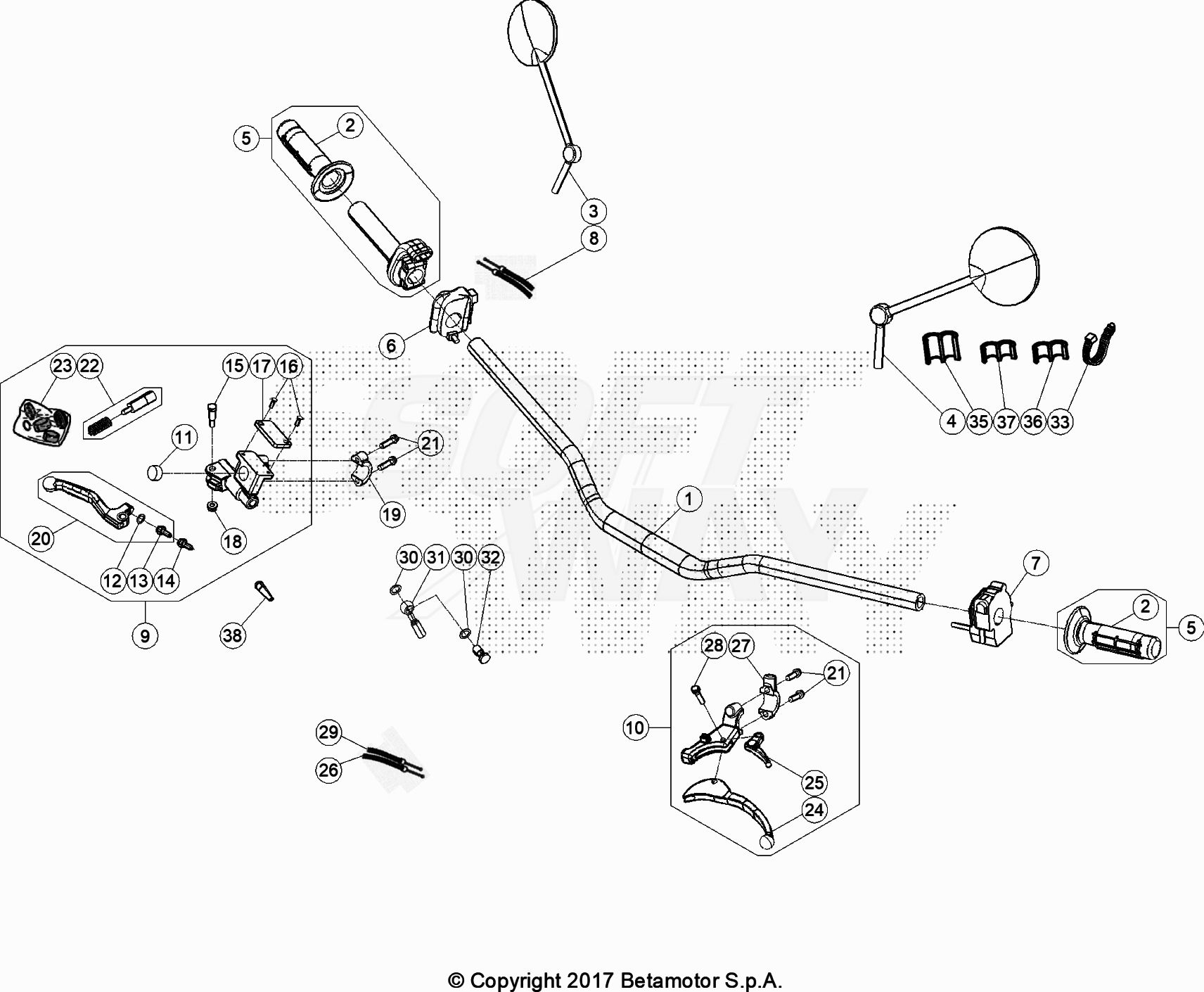

Drawing
Telaio > Comandi/Manubrio

Valid for:

BETA > ENDURO RED RR 125 4T LC > 2020

Rif.	Sku	Name	Price	Qty needed
1	014.35.050.00.59	MANUBRIO RR 50CC -NEROOPACO-	36,66 €	1
2	036.35.005.00.00	MANOPOLE - COPPIA	27,25 €	1
3	28.92927.000	SPECCHIO RETROVISORE	34,12 €	1
4	28.92925.000	SPECCHIO RETROVISORE	33,21 €	1
6	13.06515.000	DISPOSITIVO DX VAM	47,29 €	1
7	13.36696.000	DIP LUCI CON FRECCE (VRMYBR)	73,58 €	1
8	021.35.001.00.00	TRASMISSIONE GAS COMPLETA VEM125	51,89 €	1
9	21.02067.009	LEVA C/FRENO ANTERIORE	90,78 €	1
10	21.02396.000	LEVA COM.FRIZ.RR C/INT.STOP ELEVA CHOKE	61,27 €	1
11	29.10281.000	TAPPO LIVELLO OLIO	2,12 €	1
12	28.22550.000	SEEGER RA4 (UNI )	0,28 €	1
13	25.41873.000	PUNTALINO LEVA COMANDO POMPA 2102059/67	5,26 €	1
14	25.41874.000	PUNTALINO INTERNO COMANDO POMPA 2102059	3,46 €	1
15	024.36.014.00.00	VITE	4,60 €	1
17	12.55916.000	COPERCHIO POMPA FR.ANOD.NERO 2102067	11,76 €	1
18	13.11510.000	DADO 6X4 CH	0,39 €	1
19	12.30103.000	CAPPELLOTTO FISSAGGIO POMPA 2102064.000	17,29 €	1
21	31.96808.000	VITE SPECIALE TCBEI M6X25	2,06 €	4
22	20.05064.000	KIT PISTONCINO LEVA .02059	25,28 €	1
23	20.08274.000	KIT RICAMBI POMPA FRENO .02059/67	15,15 €	1
24	21.27086.000	LEVA COM.FRIZ.NUDA-LEVA .02394	23,94 €	1
25	21.70147.000	LEVETTA COMANDO STARTER .02394.000	7,15 €	1
27	12.55005.000	COLLARINO FISSAGGIO LEVA FRIZIONE	8,26 €	1
28	31.80110.000	VITE SPEC.FISSAG.LEVA FRIZ. SU SUPPORTO	5,72 €	1
29	021.35.004.00.00	TRASMISSIONE STATER VEM	20,20 €	1
30	16.50510.000	GUARNIZIONE .15.1 IN RAME	0,56 €	2
31	021.36.014.00.00	TUBO FRENO RR 4T	123,87 €	1
32	11.65053.000	BULLONE FORATO M10X125 TUBO FRENO RR 4T	2,57 €	2
33	15.14264.000	FASCETTA PLAST	0,76 €	1
35	25.24442.000	PASSACAVO DOPPIO TIPO 6/8	1,05 €	1
36	25.24443.000	PASSACAVO DOPPIO TIPO 6/6	1,01 €	2
37	25.24446.000	PASSACAVO DOPPIO TIPO 6/4	0,81 €	2
38	18.87010.000	INTERRUTTORE STOP	4,48 €	1

To see all drawing, select a model

BETA > ENDURO RED RR 125 4T LC > 2020
