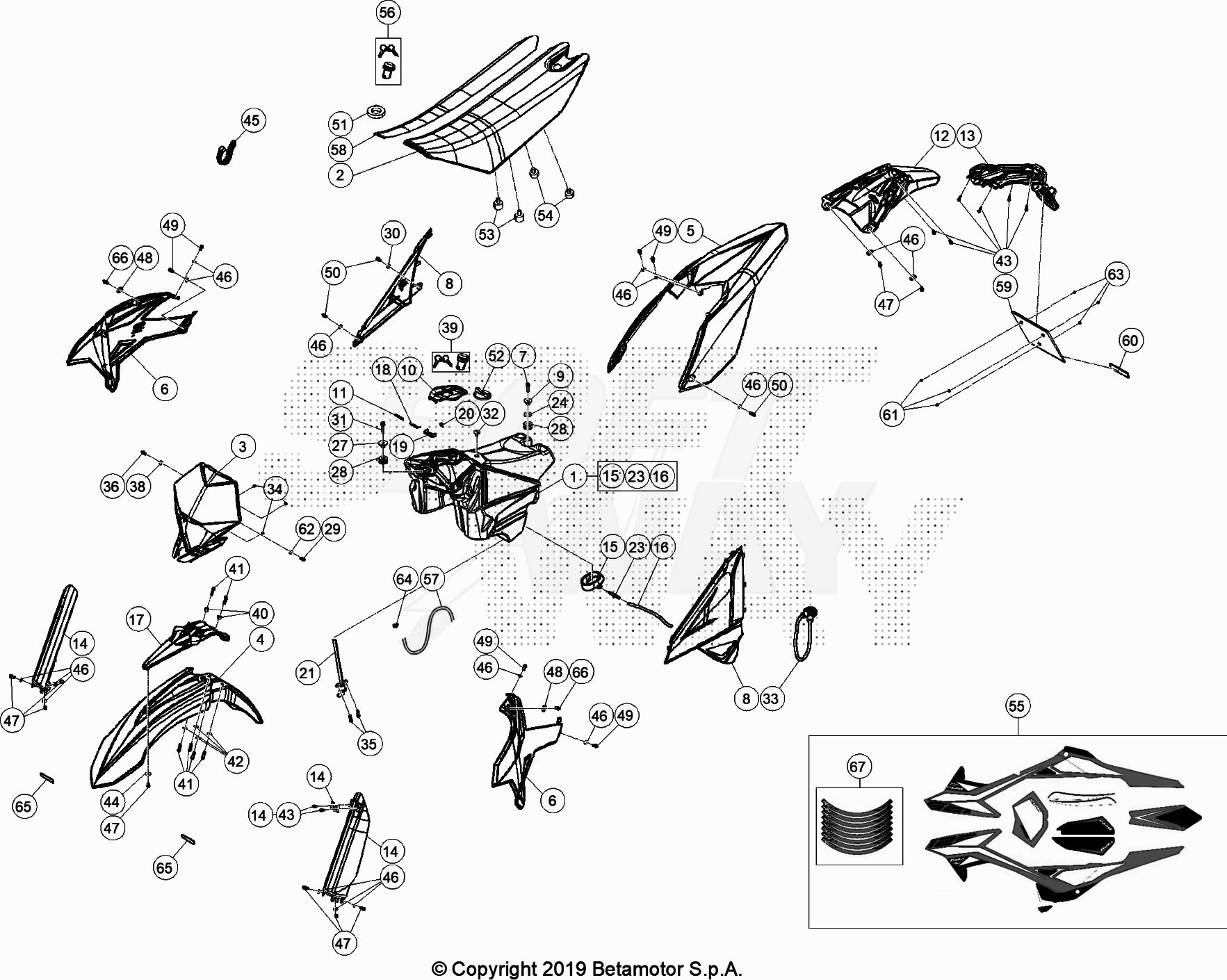

Drawing
Telaio > Plastiche/Sella/Serbatoio

Valid for:

BETA > ENDURO RED RR 125 4T LC > 2020

Rif.	Sku	Name	Price	Qty needed
1	021.43.019.80.59	SERBATOIO BENZINA -COMPLETO-	137,14 €	1
2	021.43.022.00.00	SELLA RR 4T LC	136,08 €	1
3	020.43.017.87.97	MASCHERINA RED RR	22,56 €	1
4	024.43.014.10.97	PARAFANGO ANTERIORE RED RR	18,26 €	1
5	026.43.033.00.97	PARAFANGO POSTERIORE RED RR	44,81 €	1
6	021.43.048.80.97	CONVOGLIATORI COPPIA RED RR	30,15 €	1
7	11.50355.000	BULLONE 6.35 RS CH 8	0,35 €	1
8	021.43.047.80.97	FIANCHETTI COPPIA RED RR	30,98 €	1
9	021.43.046.00.00	DISTANZIALE	3,00 €	1
10	021.43.001.10.59	SPORTELLO BLACK RR	4,47 €	1
11	021.43.003.00.00	PERNO SPORTELLO TAPPO SERB.3X30 ZINC.BIA	1,70 €	1
12	036.43.006.10.59	PORTATARGA -NERO-	31,44 €	1
13	020.43.034.10.59	PORTATARGA	30,63 €	1
14	021.45.010.00.59	PROTEZIONE STELO - KIT BLACK RR	24,05 €	1
15	021.43.093.00.00	CONO	3,14 €	1
16	036.43.030.00.00	TUBO OLIO	2,61 €	1
17	021.43.037.00.59	SUPPORTO PARAFANGO ANTERIORE	10,92 €	1
18	021.43.004.00.00	MOLLA SPORTELLO TAPPO SERB. VEM125	6,01 €	1
19	021.43.002.00.00	STAFFA SPORTELLO TAPPO SERBATOIO VEM125	11,60 €	1
20	31.29827.059	VITE 5.8 TBCEI FLANG. ZINC. NERO	0,45 €	1
23	27.11320.000	RACCORDO X CUFFIA OLIO TEMPO/96 / RR	0,31 €	1
24	27.43250.000	RONDELLA 6.24	0,10 €	1
27	020.43.002.00.00	DISTANZIALE SERBATOIO BENZINAANTERIORE	5,27 €	1
28	032.37.013.00.00	SILENT BLOCK	3,65 €	2
36	31.30035.000	VITE 6.16 TBCE CON FLANGIA (10.9)	0,66 €	1
40	13.62000.000	DISTANZIALE DISCO	1,98 €	2
31	11.50010.000	BULLONE 6.25 RS CH 8	0,41 €	1
32	31.89010.000	VITE SPEC. BLOCC. SELLA RR	2,62 €	1
33	021.43.025.00.00	CAVO PER CASCO VEM125	10,89 €	1
34	31.26190.000	VITE 4.12 TCIC UNI	0,04 €	3
35	31.29910.000	VITE BRUGOLA 5.12	0,56 €	2
62	014.43.041.00.00	DISTANZIALE FISSAGGIO MASC.	8,22 €	1
39	021.40.040.80.00	COMMUTATORE CON CHIAVI E B/STERZO VEM125	57,67 €	1
50	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	3
44	27.42000.000	RONDELLA 6.18	0,31 €	1
43	31.79960.000	VITE AUTOFILETTANTE PLASTICA 6X15	0,35 €	8
45	15.14264.000	FASCETTA PLAST	0,76 €	1
46	13.54820.000	DISTANZIALE 6,5/9,0/13,5 . 4,8	1,28 €	16
49	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	6
48	020.43.012.00.00	DISTANZIALE OVALE FIANCATE SERBATOIO	3,77 €	2
51	021.43.024.00.05	BOCCOLA SERRATURA SELLA	4,78 €	1
52	021.43.137.80.00	TAPPO BENZINA	12,26 €	1
53	021.43.027.00.00	TAMPONE SELLA H.17 RR/MOTARD 4T LC	4,95 €	2
54	021.43.026.00.00	TAMPONE SELLA H.13 RR/MOTARD 4T LC	4,95 €	2
55	021.43.052.82.97	DECALCO SERIE COMPLETA RED RR 4T LC	111,02 €	1
56	021.40.041.82.00	SERRATURA	28,63 €	1
57	021.43.012.00.00	TUBO SERB.BENZ.-CARBURATORE RR4T 125LC	18,20 €	1
58	021.43.030.00.00	COPRISELLA	49,45 €	1
59	018.43.010.10.59	SUPPORTO TARGA	4,40 €	1
60	12.33086.000	CATADIOTTRO POSTERIORE RR 4T	3,72 €	1
61	13.11000.000	DADO 5.5 CH 8	0,50 €	3
63	31.29850.000	VITE TTLIC 5.12 TESTA	0,50 €	3
64	10.67460.000	ANELLO STRINGITUBO CE	0,90 €	1
65	12.33062.000	CATADIOTTRO LATERALE	3,12 €	2
66	31.95510.000	VITE 6X12 TBCE CON FLANGIA (10.9)	1,04 €	1
67	021.43.049.82.00	DECALCO CERCHI RR 4T	30,21 €	1

To see all drawing, select a model

BETA > ENDURO RED RR 125 4T LC > 2020
