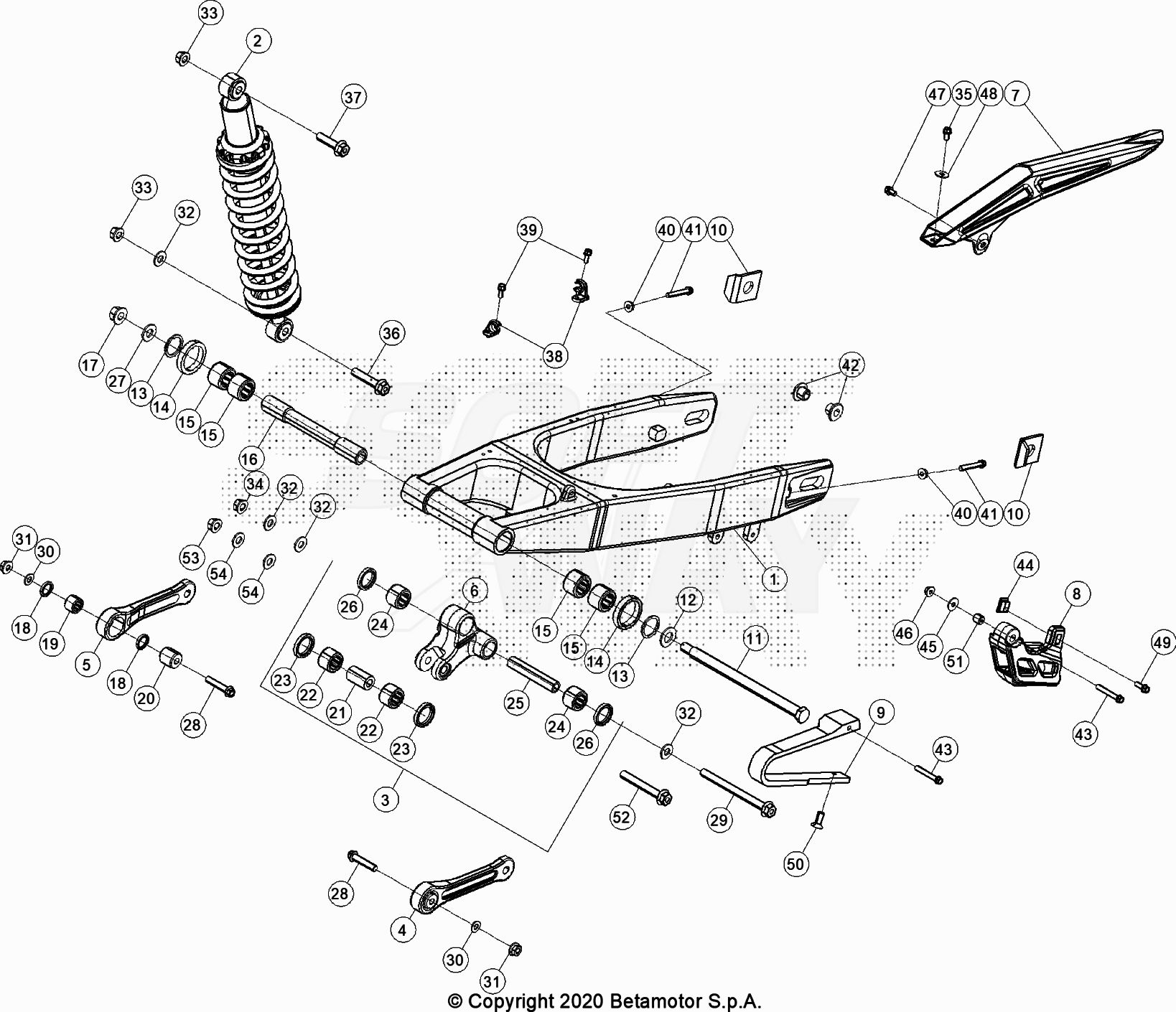

Drawing
Telaio > Forcellone/Sospensione Posteriore

Valid for:

BETA > ENDURO WHITE RR 125 4T LC > 2020

Rif.	Sku	Name	Price	Qty needed
1	021.33.010.00.00	FORCELLONE RR 4T LC	579,09 €	1
3	11.20476.800	BILANCIERE COMPLETO	113,80 €	1
4	11.19851.866	BIELLETTA COMPLETO	57,78 €	2
7	12.88591.159	COPRICATENA SUP. RR 4T NERO	9,41 €	1
8	29.10071.000	TASSELLO GUIDACATENA INFERIORE RR4T	23,12 €	1
9	021.33.020.10.52	TASSELLO G/CATENA SUP. VEM125	34,01 €	1
10	29.06201.057	TIRACATENA RR-50 STD	6,23 €	2
11	25.47650.000	PERNO FORCELLONE ALP-4T	12,52 €	1
12	27.61570.000	RONDELLA ,2 ,7 2,25 INOX	1,45 €	1
13	27.73680.000	RONDELLA NYLON .35.2 FORC.	2,70 €	2
14	10.41197.000	ANELLO PARAPOLVERE .28.4 RZBL	1,73 €	2
15	11.22980.000	BOCCOLA A RULLI .28.16	4,92 €	4
16	021.33.016.00.00	DISTANZIALE FORCELLONE VEM125	26,00 €	1
17	13.21130.000	DADO AUTOBLOCCANTE FLANGIATO M12 X 1,25	5,70 €	1
18	007.33.010.00.00	PARAPOLVERE INTERNO 22X28X4	8,88 €	2
20	032.33.093.00.00	DISTANZIALE 8.22.22,9	7,65 €	2
21	13.47610.000	DISTANZIALE BIL.10.20.34	6,73 €	1
22	11.22850.000	BOCCOLA A RULLI .26.12	6,93 €	2
23	10.41195.000	ANELLO PARAPOLVERE .26.4 NBR	2,26 €	2
24	11.22450.000	BOCCOLA A RULLI HK .21.16	7,58 €	2
25	13.47710.000	DISTANZIALE BIL. .15.84	5,75 €	1
26	10.41190.000	ANELLO PARAPOLVERE .21.3	2,18 €	2
27	27.55600.000	RONDELLA .24.2,5 BISELLATE	0,56 €	1
28	11.55500.000	BULLONE 8.40 PF CH RS	1,05 €	2
29	31.65700.000	VITE TCCE M10.120 (12.9) ZINC. NERA	6,34 €	1
30	27.49500.000	RONDELLA 8.16	0,31 €	2
31	13.17020.000	DADO AUTOBLOCCANTE 8 BASSO	0,85 €	2
32	27.54000.000	RONDELLA .21.2	0,56 €	4
33	13.21050.000	DADO AUTOBLOCCANTE FLANGIATO M10X1,25	2,72 €	2
34	13.19010.000	DADO AUTOBLOCCANTE BASSO	0,85 €	1
47	31.30490.051	VITE TTLIC 6.8 TESTA Z.B.	0,31 €	1
36	11.63000.000	BULLONE .50 PF CH RS	1,98 €	1
37	11.62050.000	BULLONE .45 1,25(10.9)FIS.AMM.SUP.INF.	6,31 €	1
38	15.14605.000	FASCETTA PASSATUBO FRENO POST. GRIGIO	2,72 €	2
39	11.46251.000	BULLONE 5.12 RS CH 8 FLANGIATA	0,31 €	2
40	13.15000.000	DADO 7.7 CH	0,61 €	2
41	11.50760.000	BULLONE 7.40 IF CH RS	1,05 €	2
42	11.27280.000	BOCCOLA FORCELL.FISS.BILANC.TECHNO	2,54 €	2
43	11.50360.000	BULLONE 6.40 RS CH 8	0,57 €	2
44	13.48868.000	DISTANZIALE TASSELLO G/CAT. INF.	8,76 €	1
48	27.42000.000	RONDELLA 6.18	0,31 €	1
46	13.13020.000	DADO AUTOBLOCCANTE 6 BASSO	0,56 €	1
49	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	1
50	31.30600.000	VITE 6.16 TSPCE BR	0,56 €	1
51	13.49191.000	DISTANZIALE PATTINO CATENA INF	3,56 €	1
52	31.65620.000	VITE TCCE .80 PASSO 1 (12.9)	5,26 €	1
53	13.21040.000	DADO AUTOBL.10 PASSO 1 (10.0)	6,30 €	1
54	27.54250.000	RONDELLA SPEC. .25.3	2,43 €	2

To see all drawing, select a model

BETA > ENDURO WHITE RR 125 4T LC > 2020
