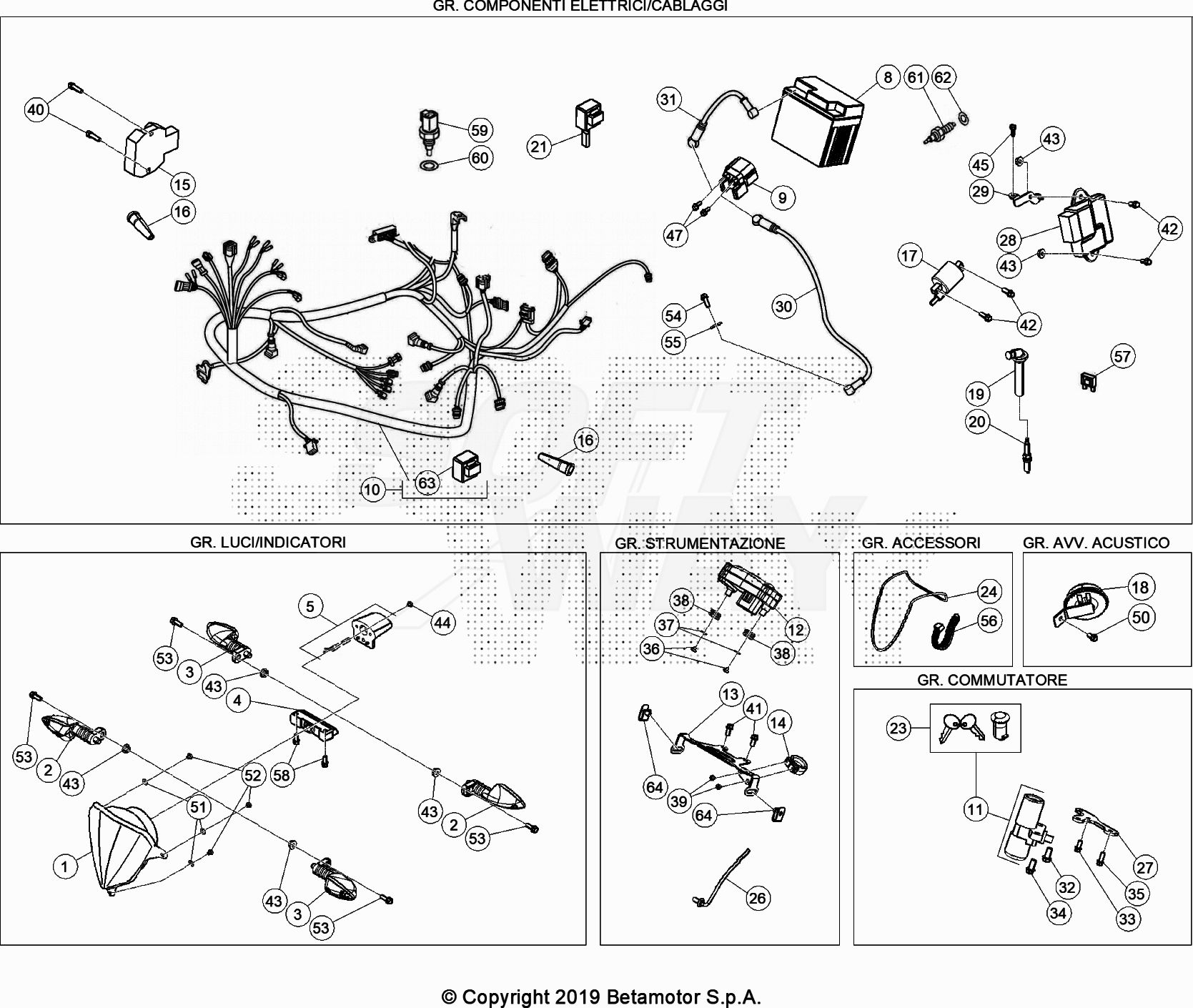

Drawing
Telaio > Impianto Elettrico

Valid for:

BETA > ENDURO WHITE RR 125 4T LC > 2020

Rif.	Sku	Name	Price	Qty needed
1	031.40.006.00.00	GRUPPO OTTICO	45,24 €	1
2	020.40.060.00.00	INDICATORE DIREZ. ANT DX - POST SX	14,44 €	2
3	020.40.061.00.00	INDICATORE DIREZ. ANT SX - POST.DX	14,44 €	2
4	020.40.030.80.00	FANALINO POST. A LED COMPL. RR 4T	30,30 €	1
5	024.40.053.00.00	LUCE TARGA RR 2T	13,36 €	1
8	11.15415.000	BATTERIA	119,01 €	1
10	021.40.023.00.00	IMPIANTO ELETTRICO PRINCIPALE	245,07 €	1
11	021.40.040.80.00	COMMUTATORE CON CHIAVI E B/STERZO VEM125	57,67 €	1
12	021.40.011.00.00	STRUMENTO DIGITALE	150,37 €	1
13	021.40.013.40.26	SUPPORTO STRUMENTO	13,58 €	1
14	25.24464.000	PASSACAVO MASCHERINA FARO	9,67 €	1
15	021.40.050.00.00	REGOLATORE RR/MOTARD 4T LC	117,96 €	1
16	18.87010.000	INTERRUTTORE STOP	4,48 €	1
18	007.40.050.00.00	AVVISATORE ACUSTICO EVO 2T/4T	6,50 €	1
19	27.13552.000	RACCORDO CANDELA SCHERMATO MOTORE 350CC	15,43 €	1
20	021.11.008.00.00	CANDELA NGK CR8E GAP.0,8 LC	23,14 €	1
21	18.84948.000	INTERMIT. ALP/URBAN 4T	18,04 €	1
23	021.40.041.82.00	SERRATURA	28,63 €	1
24	14.40020.000	ELASTICO FISSAGGIO BATTERIA	1,00 €	1
26	031.40.166.00.00	SENSORE REED	30,43 €	1
27	024.40.018.50.00	STAFFA BLOCCASTERZO -ZINCATO-	14,03 €	1
28	021.40.008.00.00	CENTRALINA	346,27 €	1
29	021.40.022.50.00	STAFFA CENTRALINA	4,11 €	1
30	021.40.057.00.00	IMPIANTO ELETTRICO RELE'	4,28 €	1
31	020.40.003.00.00	IMPIANTO ELETTRICO RELE'	11,57 €	1
32	31.63925.000	VITE A STRAPPO M8.18	4,01 €	1
53	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	4
34	31.63880.000	VITE BRUGOLA TCCE 8.16	0,90 €	1
35	31.30590.000	VITE A STRAPPO 6.14	1,76 €	1
39	31.23566.000	VITE 4,5.9 SCREWPLAST TCCCR	0,70 €	2
37	27.36500.000	RONDELLA 5.15	0,31 €	2
38	024.40.039.00.00	SILENT BLOCK	1,56 €	2
40	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	2
41	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	2
43	13.12550.000	DADO M6.5 FLANGIATO	0,50 €	6
44	31.23565.000	VITE 4,5.15 SCREWPLAST TCCCR	0,51 €	1
45	31.79960.000	VITE AUTOFILETTANTE PLASTICA 6X15	0,35 €	1
47	31.30190.000	VITE BRUGOLA TCCE 6.8	0,56 €	2
50	11.46501.000	BULLONE 6.10 RS CH 8	0,23 €	1
51	27.34650.000	RONDELLA 4.9	0,10 €	3
52	31.26190.000	VITE 4.12 TCIC UNI	0,04 €	3
54	31.29900.000	VITE BRUGOLA 5.10	0,56 €	1
55	27.36000.000	RONDELLA 5.11	0,31 €	1
56	15.14264.000	FASCETTA PLAST	0,76 €	1
57	020.40.006.00.00	FUSIBILE /32V	0,63 €	2
58	11.46251.000	BULLONE 5.12 RS CH 8 FLANGIATA	0,31 €	2
59	021.40.054.00.00	SONDA TEMPERATURA ACQUA LC	72,30 €	1
61	021.40.053.00.00	INTERRUTTORE SPIA FOLLE LC	33,43 €	1
64	25.60311.000	PIASTRINA PER VITE M6	1,11 €	2

To see all drawing, select a model

BETA > ENDURO WHITE RR 125 4T LC > 2020
