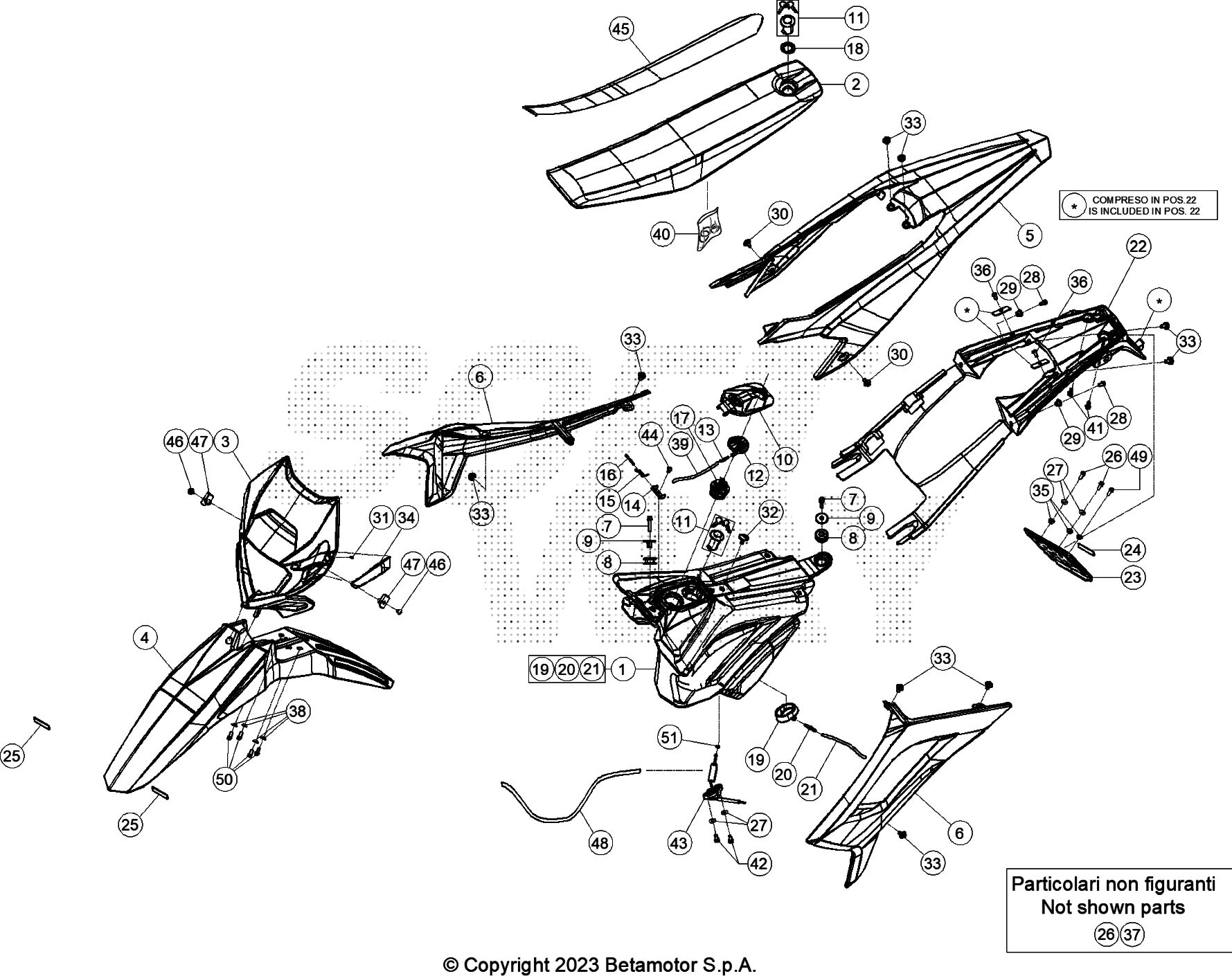

Drawing
Telaio > Plastiche/Sella/Serbatoio

Valid for:

BETA > MOTARD WHITE RR 50 2T > 2023

Rif.	Sku	Name	Price	Qty needed
1	046.43.001.80.59	SERBATOIO BENZINA BLACK RR 2T	127,59 €	1
2	043.43.013.00.59	SELLA BLACK RR	118,62 €	1
3	046.43.007.00.51	MASCHERINA WHITE RR 2T	18,62 €	1
4	046.43.005.00.51	PARAFANGO ANTERIORE WHITE RR 2T	19,07 €	1
6	043.43.014.80.51	CONVOGLIATORI COPPIA WHITE RR	29,65 €	1
7	11.50300.000	BULLONE 6.30 RS CH 8	0,35 €	2
8	032.37.013.00.00	SILENT BLOCK	3,65 €	2
9	020.43.002.00.00	DISTANZIALE SERBATOIO BENZINAANTERIORE	5,27 €	2
10	043.43.001.00.59	SPORTELLO BLACK RR	3,54 €	1
12	043.43.019.00.00	GUARNIZIONE COPERCHIO	3,81 €	1
13	043.43.023.00.00	RACCORDO	1,33 €	1
14	021.43.002.00.00	STAFFA SPORTELLO TAPPO SERBATOIO VEM125	11,60 €	1
15	021.43.004.00.00	MOLLA SPORTELLO TAPPO SERB. VEM125	6,01 €	1
16	021.43.003.00.00	PERNO SPORTELLO TAPPO SERB.3X30 ZINC.BIA	1,70 €	1
17	021.43.137.80.00	TAPPO BENZINA	12,26 €	1
18	021.43.024.00.05	BOCCOLA SERRATURA SELLA	4,78 €	1
19	021.43.093.00.00	CONO	3,14 €	1
20	27.11320.000	RACCORDO X CUFFIA OLIO TEMPO/96 / RR	0,31 €	1
21	036.43.030.00.00	TUBO OLIO	2,61 €	1
22	046.43.000.00.59	PORTATARGA BLACK RR	23,34 €	1
23	014.43.102.10.59	SUPPORTO TARGA CICLOMOTORE	3,90 €	1
24	12.33086.000	CATADIOTTRO POSTERIORE RR 4T	3,72 €	1
25	12.33062.000	CATADIOTTRO LATERALE	3,12 €	2
26	31.29860.000	VITE TTLIC 5.16 TESTA	0,50 €	3
27	27.36000.000	RONDELLA 5.11	0,31 €	4
28	11.50010.000	BULLONE 6.25 RS CH 8	0,41 €	2
29	13.62000.000	DISTANZIALE DISCO	1,98 €	2
30	037.43.029.00.00	VITE SPECIALE M6X12	1,28 €	2
31	31.23580.000	VITE 4,8.13 TMTIC AUTOFILETT.	0,28 €	1
32	31.89010.000	VITE SPEC. BLOCC. SELLA RR	2,62 €	1
33	037.43.028.00.00	VITE SPECIALE M6X8	1,22 €	9
34	037.43.017.00.51	PASSACAVO WHITE RR	2,71 €	1
35	13.11010.000	DADO AUTOBLOCCANTE 5	0,56 €	3
36	31.22560.000	VITE 2,9.13 TSPIC AUTOFIL.DIN.7982	0,21 €	2
37	046.43.020.82.00	CONTENITORE FILTRO A CARBONI A - KIT RR	40,33 €	1
38	024.43.017.00.00	DISTANZIALE	1,42 €	4
39	043.43.042.00.00	TUBO 3X5 L 180	0,99 €	1
40	043.43.046.82.00	TAMPONE - KIT RR 4T LC	8,67 €	1
41	31.79960.000	VITE AUTOFILETTANTE PLASTICA 6X15	0,35 €	2
42	31.29910.000	VITE BRUGOLA 5.12	0,56 €	2
44	31.29827.059	VITE 5.8 TBCEI FLANG. ZINC. NERO	0,45 €	1
45	043.43.012.00.59	COPRISELLA BLACK RR	32,35 €	1
46	31.30035.000	VITE 6.16 TBCE CON FLANGIA (10.9)	0,66 €	2
47	25.60311.000	PIASTRINA PER VITE M6	1,11 €	2
48	046.43.015.00.00	TUBO BENZINA	10,20 €	1
49	31.29885.000	VITE TTLIC 5.35 TESTA	0,17 €	1
50	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	4
51	026.43.034.00.00	ANELLO DI TENUTA	0,39 €	1

To see all drawing, select a model

BETA > MOTARD WHITE RR 50 2T > 2023
