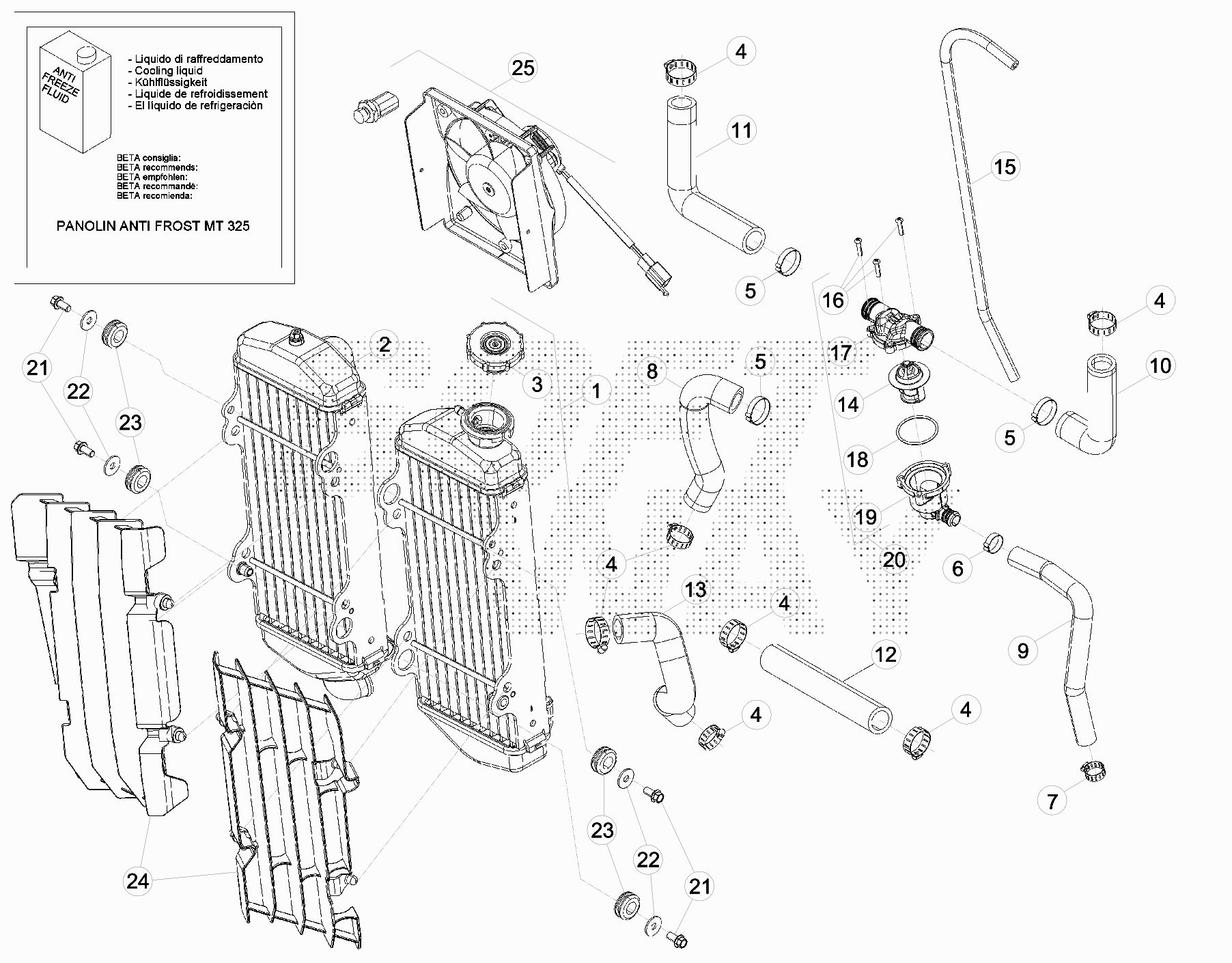

Drawing
Telaio > Sistema Di Raffreddamento

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	026.39.010.00.00	RADIATORE SINISTRO RR 2T	247,36 €	1
2	026.39.000.00.00	RADIATORE DESTRO RR 2T	227,87 €	1
3	020.39.111.00.00	TAPPO RADIATORE RR 4T	18,51 €	1
4	15.15240.000	FASCETTA /27	2,78 €	1
5	020.39.008.00.00	FASCETTA AUTOAGGRAPPANTE	4,29 €	1
6	020.39.009.00.00	FASCETTA AUTOAGGRAPPANTE	3,95 €	1
7	15.15220.000	FASCETTA /22	2,78 €	1
8	026.39.001.00.00	TUBO TESTA TERMOSTATO	7,84 €	1
9	026.39.002.00.00	TUBO BASSO TERMOSTATO	6,86 €	1
10	026.39.003.00.00	TUBO TERMOSTATO-RADIATORE SX	5,87 €	1
11	026.39.021.00.00	TUBO TERMOSTATO DESTRO	6,70 €	1
12	026.39.005.00.00	TUBO BASSO RADIATORI	6,37 €	1
13	026.39.006.00.00	TUBO POMPA ACQUA	7,19 €	1
14	026.39.013.00.00	TERMOSTATO AD INSERTO RR 2T	34,07 €	1
15	026.39.007.00.00	TUBO SFIATO SOVRA PRES. RAD. RR 2T	9,32 €	1
16	020.39.014.00.00	VITE SPECIALE PER PLASTICA M4X16	0,13 €	1
19	031.39.014.80.00	TERMOSTATO	53,97 €	1
18	10.66830.000	ANELLO OR .2	1,44 €	1
20	026.39.020.80.00	TERMOSTATO	53,97 €	1
21	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	1
22	27.43250.000	RONDELLA 6.24	0,10 €	1
23	16.34911.000	GOMMINO FISSAGGIO RADIATORE RR 4T	1,99 €	1
24	031.39.003.00.51	GRIGLIE RADIATORE -COPPIA- BIANCHE	15,20 €	1
25	026.46.001.82.00	KIT ELETTROVENTOLA RR 2T	169,45 €	1

To see all drawing, select a model
