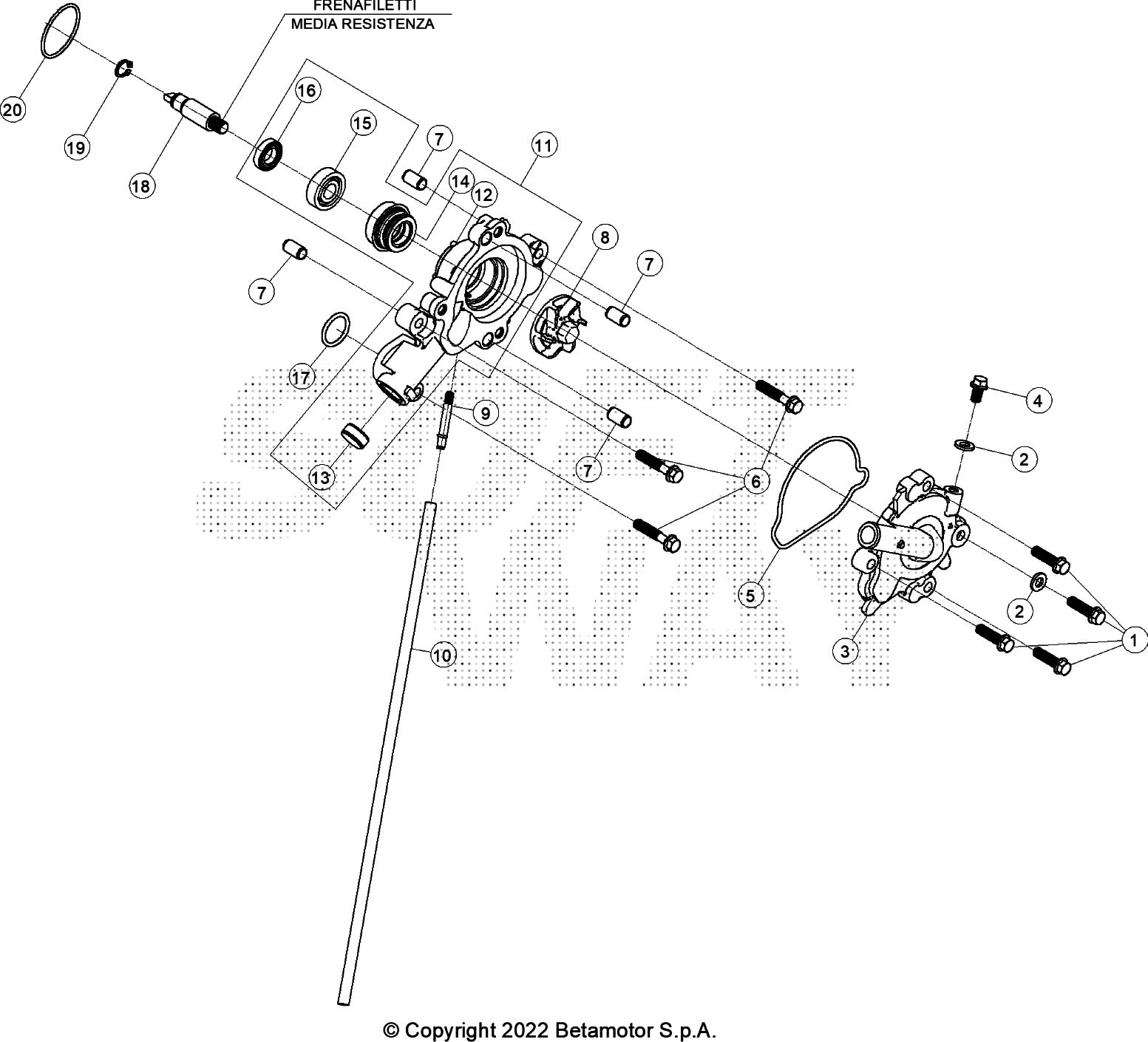

Drawing
Motore > Pompa Acqua/Comando Valvola Scarico

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	051.11.021.00.00	VITE M6X22	0,99 €	4
2	051.11.015.00.00	GUARNIZIONE	0,41 €	2
3	051.09.000.00.00	COPERCHIO POMPA ACQUA	26,27 €	1
4	051.11.008.00.00	VITE M6X10	0,99 €	1
5	051.09.001.00.00	GUARNIZIONE COPERCHIO	2,45 €	1
6	051.01.003.00.00	VITE M6X30	0,46 €	3
7	051.01.006.00.00	PERNO D8X14	0,35 €	4
8	051.09.002.00.00	GIRANTE POMPA ACQUA	5,83 €	1
9	051.09.003.00.00	RACCORDO ACQUA	4,67 €	1
10	051.09.004.00.00	TUBO ACQUA	1,76 €	1
11	051.09.005.00.00	CORPO POMPA ACQUA - KIT	72,68 €	1
12	051.09.006.00.00	CORPO POMPA ACQUA	46,70 €	1
13	051.09.007.00.00	TAPPO	2,04 €	1
14	051.09.008.00.00	ANELLO DI TENUTA	17,52 €	1
15	051.09.009.00.00	CUSCINETTO	3,86 €	1
16	051.09.010.00.00	ANELLO DI TENUTA 12X20X5	3,21 €	1
17	051.09.011.00.00	ANELLO DI TENUTA ,2X2,4	1,22 €	1
18	051.09.012.00.00	ALBERO POMPA ACQUA	14,21 €	1
19	051.09.013.00.00	ANELLO D'ARRESTO D10	0,35 €	1
20	051.11.004.00.00	ANELLO DI TENUTA 36X1,9	1,46 €	1

To see all drawing, select a model
