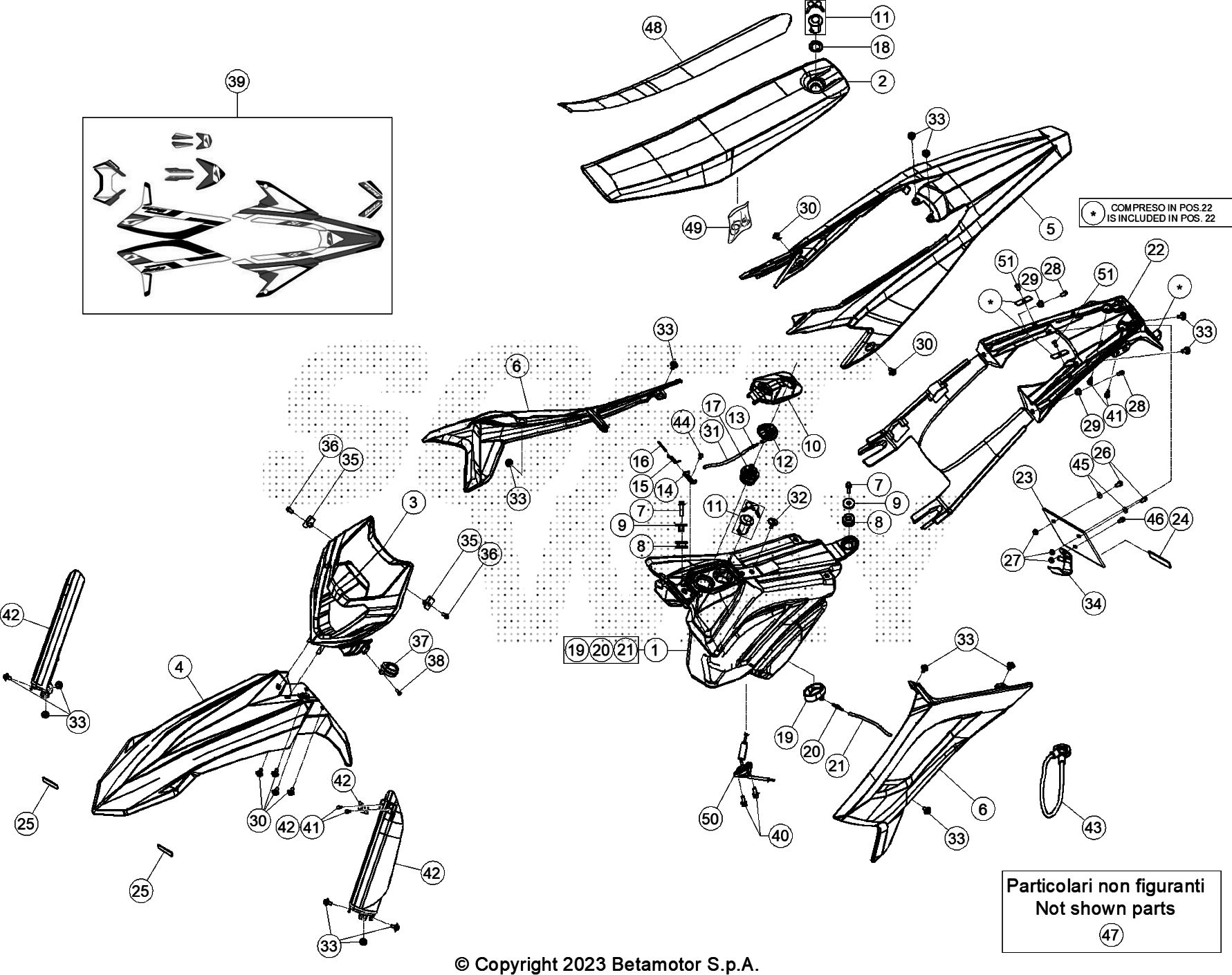

Drawing
Telaio > Plastiche/Sella/Serbatoio

Valid for:

BETA > ENDURO RED RR 125 4T T > 2023

Rif.	Sku	Name	Price	Qty needed
1	051.43.000.80.59	SERBATOIO BENZINA BLACK RR 4T T	141,40 €	1
2	043.43.013.00.59	SELLA BLACK RR	118,62 €	1
3	043.43.008.00.97	MASCHERINA RED	13,73 €	1
4	043.43.006.00.97	PARAFANGO ANTERIORE RED RR	18,39 €	1
6	051.43.007.80.97	CONVOGLIATORI COPPIA RED RR 4T LC	31,23 €	1
7	11.50300.000	BULLONE 6.30 RS CH 8	0,35 €	2
8	032.37.013.00.00	SILENT BLOCK	3,65 €	2
9	020.43.002.00.00	DISTANZIALE SERBATOIO BENZINAANTERIORE	5,27 €	2
10	043.43.001.00.59	SPORTELLO BLACK RR	3,54 €	1
12	043.43.019.00.00	GUARNIZIONE COPERCHIO	3,81 €	1
13	043.43.023.00.00	RACCORDO	1,33 €	1
14	021.43.002.00.00	STAFFA SPORTELLO TAPPO SERBATOIO VEM125	11,60 €	1
15	021.43.004.00.00	MOLLA SPORTELLO TAPPO SERB. VEM125	6,01 €	1
16	021.43.003.00.00	PERNO SPORTELLO TAPPO SERB.3X30 ZINC.BIA	1,70 €	1
17	021.43.137.80.00	TAPPO BENZINA	12,26 €	1
18	021.43.024.00.05	BOCCOLA SERRATURA SELLA	4,78 €	1
19	021.43.093.00.00	CONO	3,14 €	1
20	27.11320.000	RACCORDO X CUFFIA OLIO TEMPO/96 / RR	0,31 €	1
21	036.43.030.00.00	TUBO OLIO	2,61 €	1
22	046.43.000.00.59	PORTATARGA BLACK RR	23,34 €	1
23	018.43.010.10.59	SUPPORTO TARGA	4,40 €	1
24	12.33086.000	CATADIOTTRO POSTERIORE RR 4T	3,72 €	1
25	12.33062.000	CATADIOTTRO LATERALE	3,12 €	2
26	31.29860.000	VITE TTLIC 5.16 TESTA	0,50 €	2
27	13.11010.000	DADO AUTOBLOCCANTE 5	0,56 €	3
28	11.50010.000	BULLONE 6.25 RS CH 8	0,41 €	2
29	13.62000.000	DISTANZIALE DISCO	1,98 €	2
30	037.43.029.00.00	VITE SPECIALE M6X12	1,28 €	6
31	043.43.042.00.00	TUBO 3X5 L 180	0,99 €	1
32	31.89010.000	VITE SPEC. BLOCC. SELLA RR	2,62 €	1
33	037.43.028.00.00	VITE SPECIALE M6X8	1,22 €	15
34	043.43.032.42.00	PROTEZIONE	8,33 €	1
35	25.60311.000	PIASTRINA PER VITE M6	1,11 €	2
36	31.30035.000	VITE 6.16 TBCE CON FLANGIA (10.9)	0,66 €	2
37	25.24464.000	PASSACAVO MASCHERINA FARO	9,67 €	1
38	31.23250.000	VITE 4.20 TMTIC AUTOFILETT.	0,21 €	1
39	051.43.018.82.97	DECALCO SERIE COMPLETA RED RR 4T T 2	68,65 €	1
40	11.46251.000	BULLONE 5.12 RS CH 8 FLANGIATA	0,31 €	2
41	31.79960.000	VITE AUTOFILETTANTE PLASTICA 6X15	0,35 €	4
42	021.45.008.00.59	PROTEZIONE STELO - KIT BLACK	27,66 €	1
43	021.43.025.00.00	CAVO PER CASCO VEM125	10,89 €	1
44	31.29827.059	VITE 5.8 TBCEI FLANG. ZINC. NERO	0,45 €	1
45	27.36000.000	RONDELLA 5.11	0,31 €	2
46	31.29885.000	VITE TTLIC 5.35 TESTA	0,17 €	1
47	043.43.033.82.00	CONTENITORE FILTRO A CARBONI A - KIT RR	40,33 €	1
48	043.43.012.00.59	COPRISELLA BLACK RR	32,35 €	1
49	043.43.046.82.00	TAMPONE - KIT RR 4T LC	8,67 €	1
51	31.22560.000	VITE 2,9.13 TSPIC AUTOFIL.DIN.7982	0,21 €	2

To see all drawing, select a model

BETA > ENDURO RED RR 125 4T T > 2023
