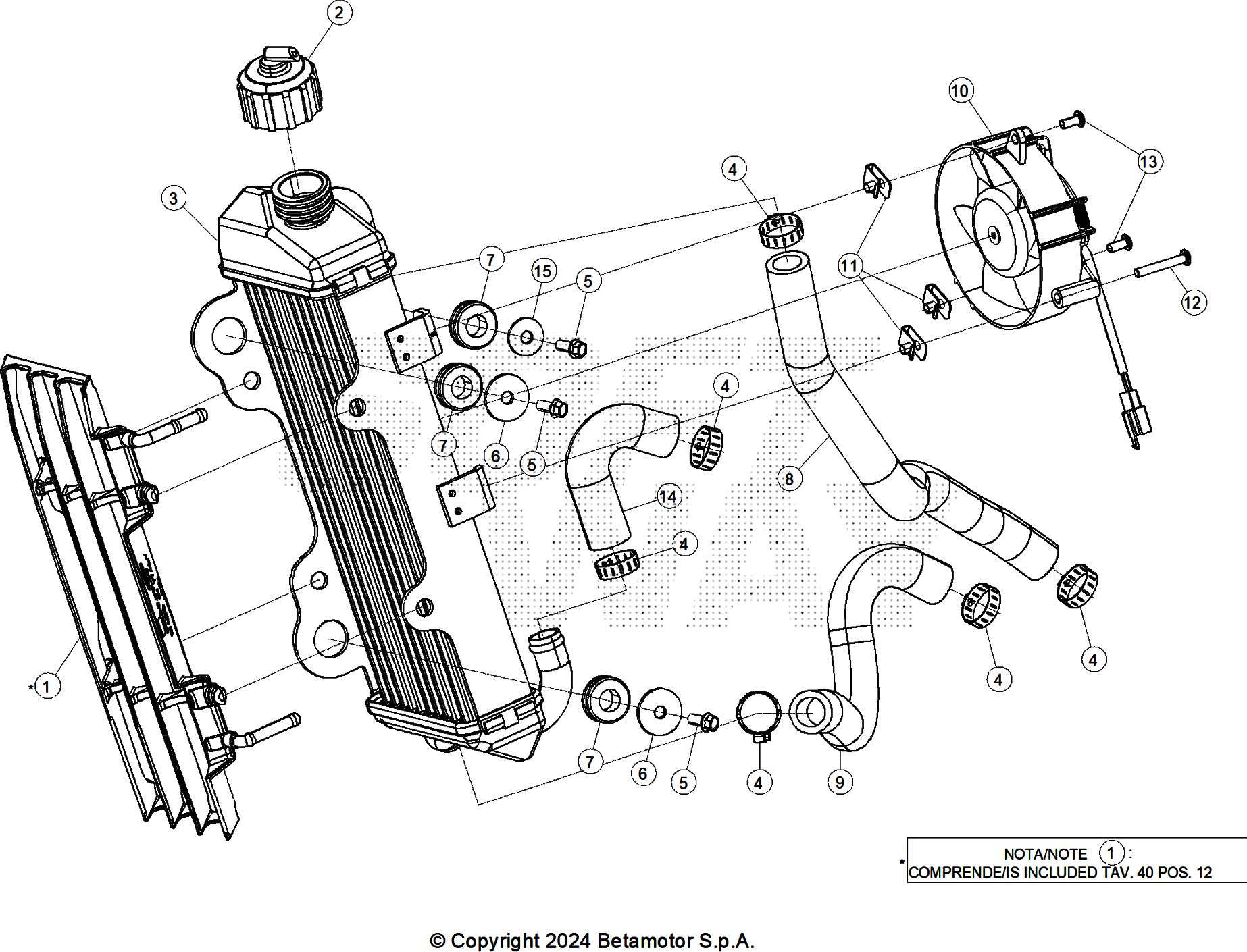

Drawing
Telaio > Sistema Di Raffreddamento

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	051.39.004.00.59	GRIGLIE RADIATORE COPPIA BLACK RR 4T	18,45 €	1
2	037.39.021.00.00	TAPPO RADIATORE RR 4T	11,44 €	1
3	051.39.000.00.00	RADIATORE	142,98 €	1
4	C07.16.010.00.00	FASCETTA D20	1,70 €	6
5	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	3
6	27.43250.000	RONDELLA 6.24	0,10 €	2
7	035.39.006.00.00	SILENT BLOCK	1,38 €	3
8	051.39.002.00.00	TUBO TERMOSTATO	12,52 €	1
9	051.39.003.00.00	TUBO TERMOSTATO	10,60 €	1
10	021.39.002.00.00	ELETTROVENTOLA VEM125	96,06 €	1
11	25.58060.000	PIASTRINA FILETTATA M5 -B4-	1,16 €	3
12	31.29885.000	VITE TTLIC 5.35 TESTA	0,17 €	1
13	31.29850.000	VITE TTLIC 5.12 TESTA	0,50 €	2
14	051.39.005.00.00	TUBO POMPA ACQUA	7,77 €	1
15	27.42000.000	RONDELLA 6.18	0,31 €	1

To see all drawing, select a model
