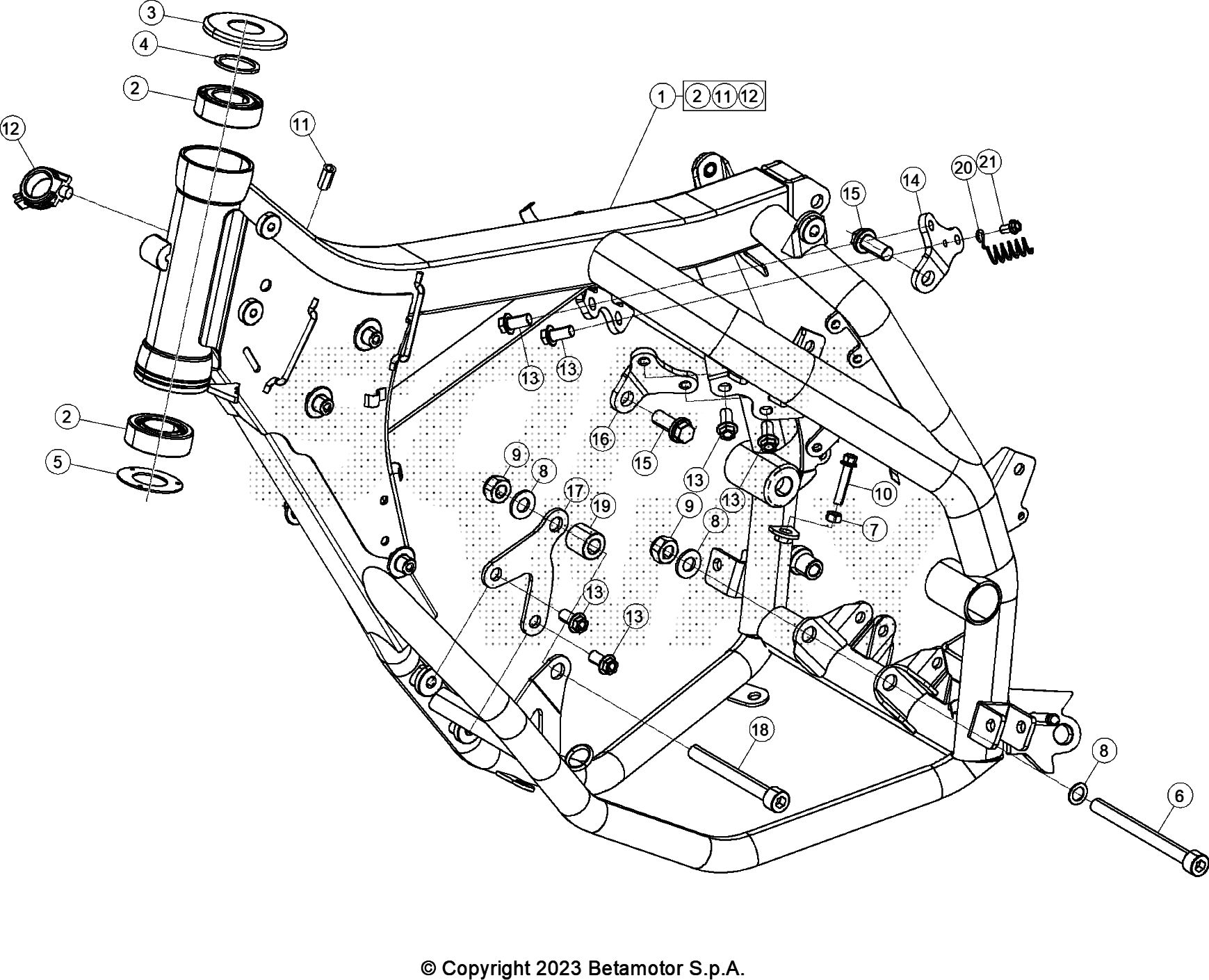

Drawing
Telaio > Telaio/Telaietto

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	051.31.000.80.26	TELAIO BLACK RR 4T T	903,34 €	1
3	25.98781.000	PROTEZIONE CUSCINETTO STERZO	2,68 €	1
4	27.73790.000	RONDELLA FORCELLA ,7.32.2	1,98 €	1
5	25.98751.000	PROTEZIONE CUSCINETTO STERZO	1,54 €	1
6	C24.24.053.00.00	VITE M10X110 .9 UNI DIN	4,60 €	1
7	13.13000.000	DADO 6.6 CH	0,45 €	1
8	27.54000.000	RONDELLA .21.2	0,56 €	3
9	13.19010.000	DADO AUTOBLOCCANTE BASSO	0,85 €	2
10	11.50300.000	BULLONE 6.30 RS CH 8	0,35 €	1
11	27.33741.000	RIVETTO FILETTATO SEMI-ESAGON. SH6 INOX	2,46 €	1
12	25.24441.000	PASSACAVO A SCATTO D.15	3,23 €	1
13	11.54521.000	BULLONE 8.16 RS C/RONDELLA CH.10	0,70 €	6
14	051.32.000.50.00	ATTACCO MOTORE	15,26 €	1
15	C24.31.048.00.00	VITE M10X25 1,25	7,03 €	2
16	051.32.001.50.00	ATTACCO MOTORE	15,26 €	1
17	051.32.002.50.00	ATTACCO MOTORE	11,32 €	1
18	C24.24.052.00.00	VITE M10X90 .9 UNI DIN	3,11 €	1
19	051.31.003.50.00	DISTANZIALE	3,21 €	1
20	051.13.017.00.00	PASSACAVO	2,10 €	1
21	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	1

To see all drawing, select a model
