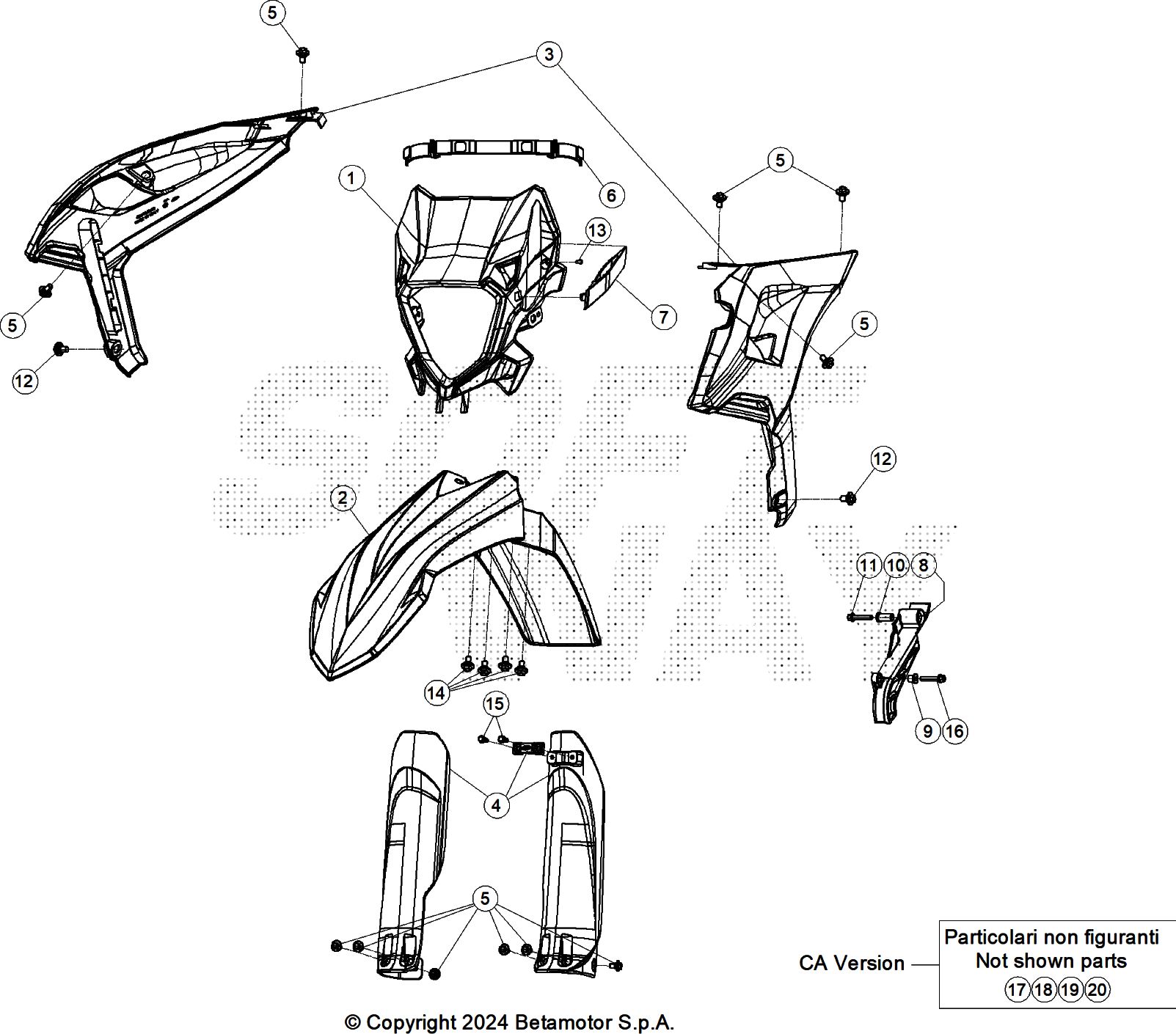

Drawing
Telaio > Plastiche/Sella/Serbatoio

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	037.43.171.00.32	MASCHERINA BLUE RR	19,51 €	1
2	037.43.009.00.32	PARAFANGO ANTERIORE BLUE RR	27,74 €	1
3	037.43.159.00.32	CONVOGLIATORI COPPIA BLUE RR-RX-RC	30,48 €	1
4	040.43.006.82.32	PROTEZIONE STELO - KIT BLUE	27,74 €	1
5	037.43.028.00.00	VITE SPECIALE M6X8	1,22 €	11
6	037.43.020.00.59	ELASTICO MASCHERINA	4,05 €	2
7	037.43.172.00.32	PASSACAVO BLUE RR	3,73 €	1
8	040.43.005.00.59	PROTEZIONE PIGNONE BLACK RR 2T	7,70 €	1
9	13.49190.000	DISTANZIALE 10MM CON TESA	2,66 €	1
10	13.49189.000	DISTANZIALE 22MM COP. PIGNONE	3,14 €	1
11	11.50300.000	BULLONE 6.30 RS CH 8	0,35 €	1
12	037.43.030.00.00	VITE SPECIALE M6X16	1,31 €	2
20	31.23580.000	VITE 4,8.13 TMTIC AUTOFILETT.	0,28 €	1
19	037.43.029.00.00	VITE SPECIALE M6X12	1,28 €	1
15	31.79960.000	VITE AUTOFILETTANTE PLASTICA 6X15	0,35 €	2
16	11.50355.000	BULLONE 6.35 RS CH 8	0,35 €	1
17	049.43.004.00.97	MASCHERINA RED RX	19,09 €	1
18	049.43.008.00.97	PASSACAVO RED RX	3,86 €	1

To see all drawing, select a model
