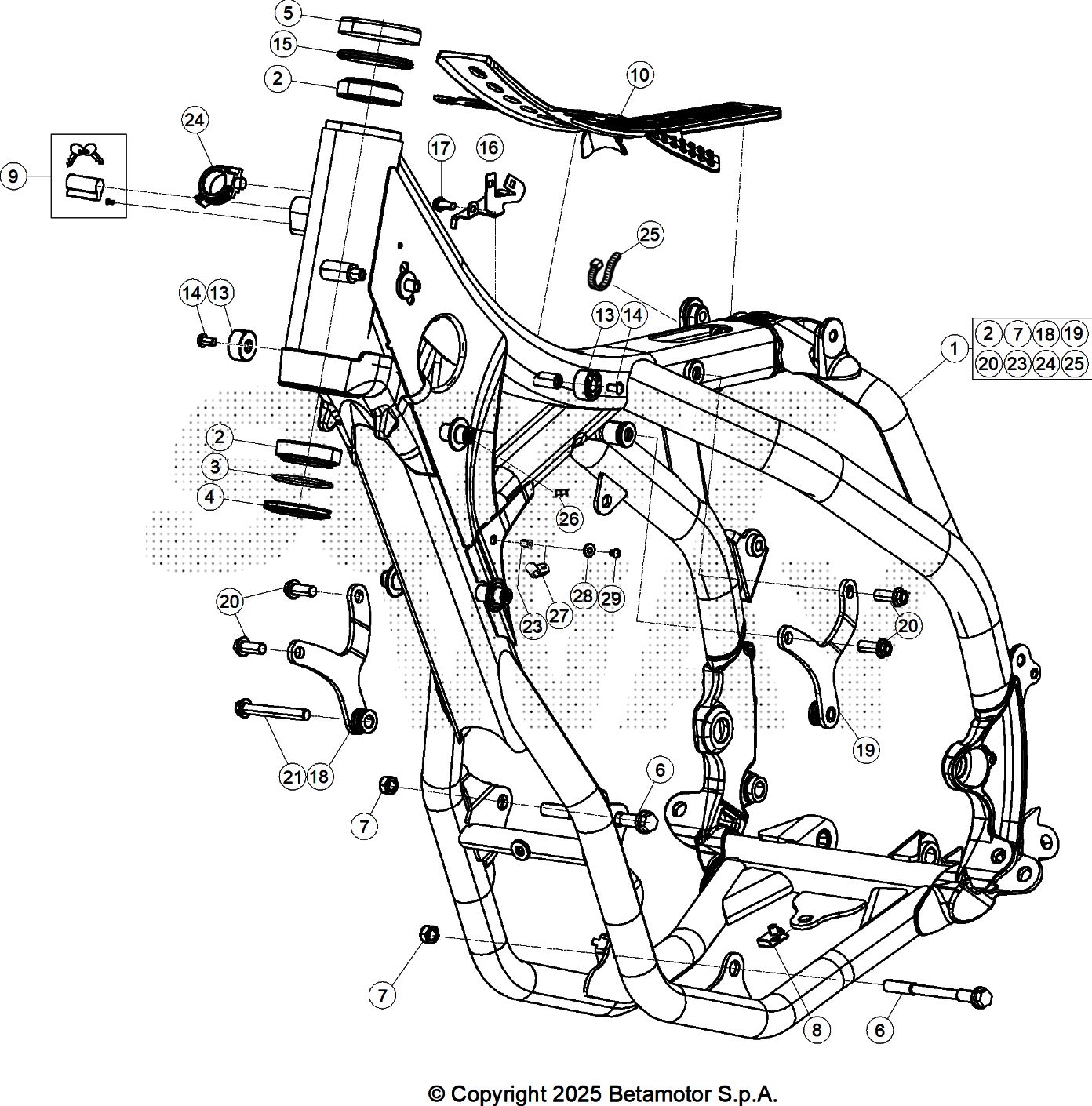

Drawing
Telaio > Telaio/Telaietto

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	037.31.090.80.50	TELAIO RED RR 4T RACING	1.555,66 €	1
2	12.99510.000	CUSCINETTO CONICO .50.15	19,61 €	2
3	10.66935.000	ANELLO OR PER PARAPOLVERE STERZO RR 4T	0,24 €	1
4	020.31.039.00.00	ANELLO INT.PARAPOLV.-STERZO- RR 4T	9,72 €	1
5	031.31.016.22.00	PROTEZIONE CUSCINETTO STERZO	3,59 €	1
6	11.64607.000	BULLONE SPECIALE FIS.MOTORE(SUP. E INF.)	17,20 €	2
7	13.21060.000	DADO M10X1.25 H.8.5 CH.14 SELF-LOCKING	2,32 €	2
8	25.60311.000	PIASTRINA PER VITE M6	1,11 €	1
10	049.31.054.00.59	TAMPONE SERBATOIO	13,29 €	1
13	29.10310.000	TAMPONE SERBATOIO	4,03 €	2
14	31.38020.000	VITE 6.10 TBCE	0,23 €	2
15	031.32.007.00.00	ANELLO DI TENUTA	1,26 €	1
16	049.40.004.22.00	STAFFA IMPIANTO ELETTRICO	9,96 €	1
17	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	1
18	037.32.061.80.00	ATTACCO MOTORE RR 4T	16,84 €	1
19	037.32.062.50.00	ATTACCO MOTORE RR 4T	18,09 €	1
20	11.54521.000	BULLONE 8.16 RS C/RONDELLA CH.10	0,70 €	4
21	C24.31.045.00.00	VITE M8X65	2,43 €	1
23	C18.09.002.00.00	RIVETTO 9201B/M4/8ZI	0,73 €	1
24	25.24441.000	PASSACAVO A SCATTO D.15	3,23 €	1
25	15.13100.000	FASCETTA PLASTICA RIAPR.REGOLAB. C/PERNO	2,71 €	1
26	25.24443.000	PASSACAVO DOPPIO TIPO 6/6	1,01 €	1
27	C07.19.001.00.00	FASCETTA A NASTRO CON GOMMA	1,40 €	1
28	27.34800.000	RONDELLA TRANCIATA 4.16	0,31 €	1
29	31.26800.000	VITE BRUGOLA 4.14 BRUNITA	0,50 €	1

To see all drawing, select a model
