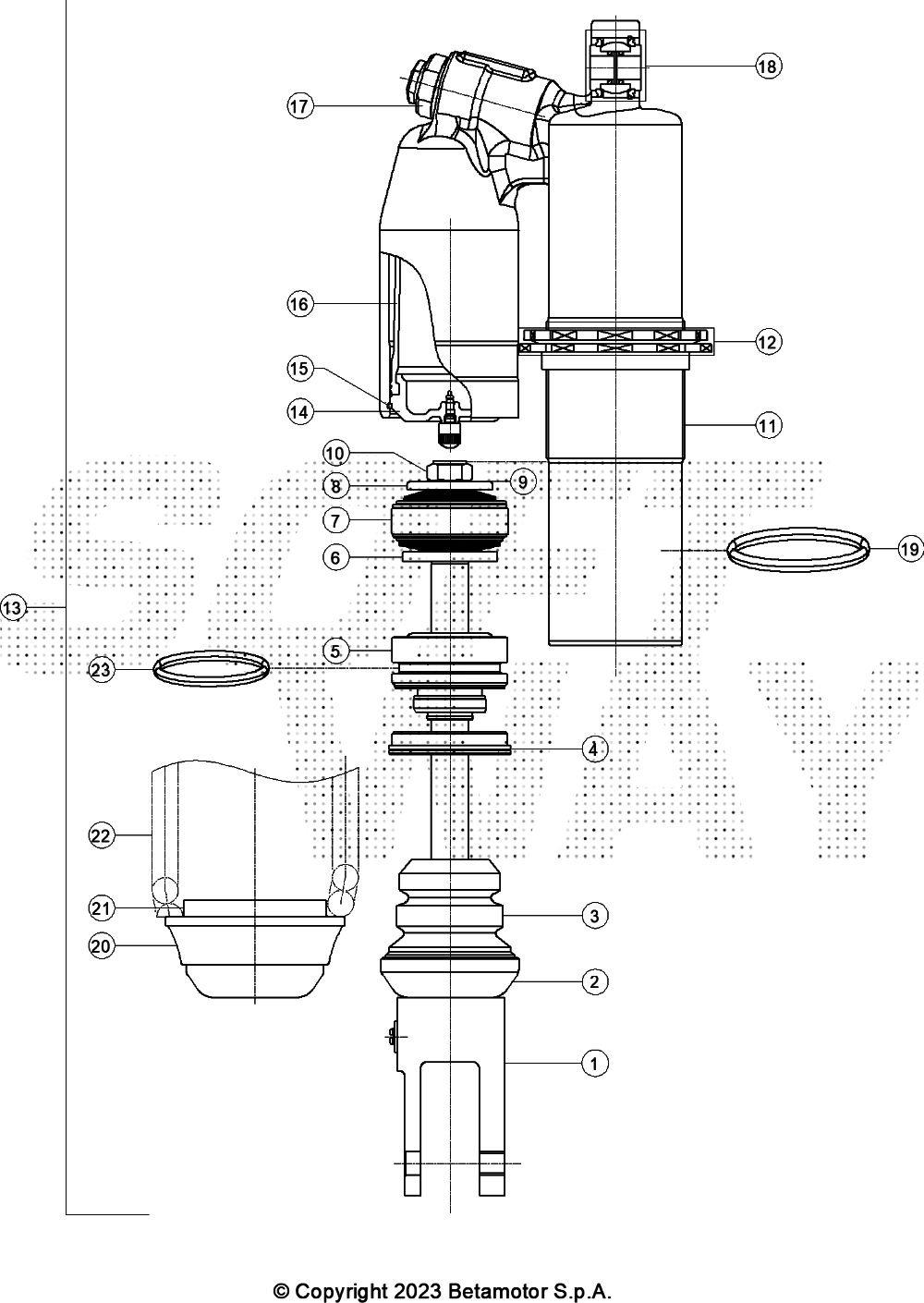

Drawing
Telaio > Forcellone/Sospensione Posteriore

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	049.33.005.00.00	FORCHETTA AMMORTIZZATORE	185,22 €	1
2	049.33.006.00.00	GUIDA MOLLA	19,17 €	1
3	049.33.007.00.00	TAMPONE AMMORTIZZATORE	13,26 €	1
4	049.33.008.00.00	TAPPO	11,63 €	1
5	049.33.009.00.00	CUSCINETTO	53,91 €	1
6	037.33.035.00.00	TAPPO	1,95 €	1
7	049.33.010.00.00	PISTONE	49,26 €	1
8	037.33.037.00.00	RONDELLA	2,07 €	1
9	037.33.038.00.00	RONDELLA	0,59 €	1
10	037.33.039.00.00	DADO	0,84 €	1
11	049.33.011.00.00	CORPO AMMORTIZZATORE	250,38 €	1
12	049.33.014.82.00	GHIERA AMMORTIZZATORE - KIT	18,31 €	1
14	049.33.015.00.00	TAPPO	33,99 €	1
15	049.33.016.00.00	ANELLO D'ARRESTO	0,44 €	1
16	049.33.017.00.00	SERBATOIO AMMORTIZZATORE	12,13 €	1
17	049.33.018.00.00	REGISTRO	89,60 €	1
18	037.33.053.82.00	DISTANZIALE - KIT RR RACING	72,81 €	1
19	049.33.019.00.00	ANELLO D'ARRESTO	0,76 €	1
20	049.33.020.00.00	GUIDA MOLLA	33,43 €	1
21	049.33.021.00.00	GUIDA MOLLA	6,92 €	1
23	049.33.023.00.00	ANELLO DI TENUTA	3,27 €	1

To see all drawing, select a model
