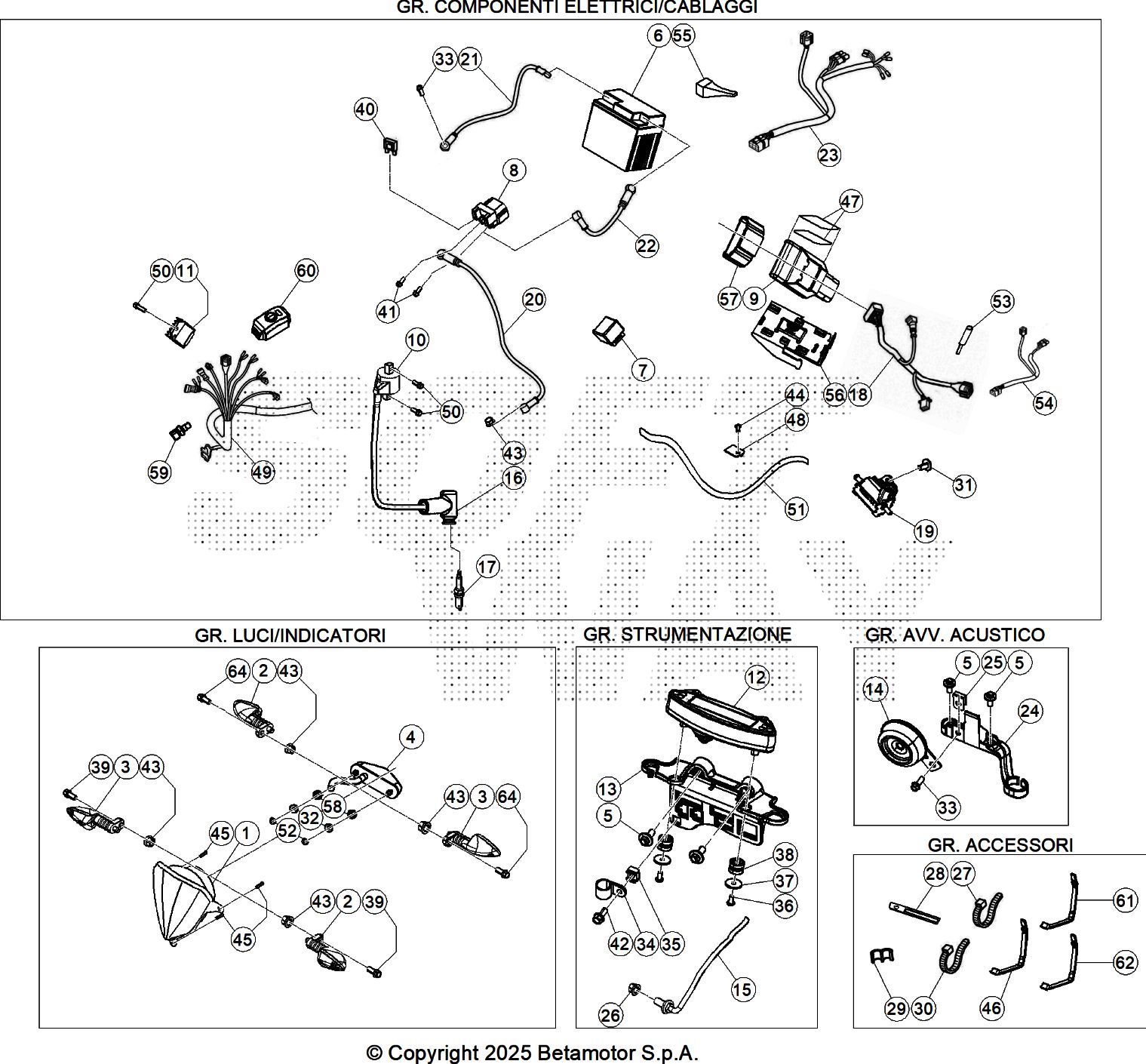

Drawing
Telaio > Impianto Elettrico

Valid for:

BETA > ENDURO RR 300 2T X-PRO > 2025

Rif.	Sku	Name	Price	Qty needed
1	031.40.006.00.00	GRUPPO OTTICO	45,24 €	1
2	020.40.061.00.00	INDICATORE DIREZ. ANT SX - POST.DX	14,44 €	2
3	020.40.060.00.00	INDICATORE DIREZ. ANT DX - POST SX	14,44 €	2
5	037.43.028.00.00	VITE SPECIALE M6X8	1,22 €	4
6	026.40.048.00.00	BATTERIA	182,68 €	1
7	18.84948.000	INTERMIT. ALP/URBAN 4T	18,04 €	1
9	040.40.022.83.00	CENTRALINA RR 2T	262,35 €	1
11	27.28101.000	REGOLATORE MOTORE /400/450/525 EXC	72,38 €	1
12	040.40.004.00.00	STRUMENTO DIGITALE RR 2T	135,36 €	1
13	037.40.001.00.00	STAFFA STRUMENTO DIGITALE RR	5,28 €	1
14	007.40.050.00.00	AVVISATORE ACUSTICO EVO 2T/4T	6,50 €	1
15	031.40.166.00.00	SENSORE REED	30,43 €	1
16	27.13514.000	RACCORDO CANDELA CR-65/2001	12,70 €	1
17	036.11.001.00.00	CANDELA IRIDIO T40352G	13,54 €	1
18	040.40.000.00.00	IMPIANTO ELETTRICO PRINCIPALE RR 2T	124,07 €	1
19	026.40.017.00.00	POMPA OLIO	86,02 €	1
20	040.40.033.00.00	CAVO STARTER	19,65 €	1
21	054.40.006.00.00	CAVO MASSA XTRAINER 2T	15,02 €	1
22	037.40.007.00.00	IMPIANTO ELETTRICO RELE'	11,74 €	1
23	040.40.006.00.00	IMPIANTO SERVIZI POSTERIORE 2T	22,01 €	1
24	037.40.023.00.59	STAFFA AVVISATORE ACUSTICO BLACK RR	6,16 €	1
25	25.60311.000	PIASTRINA PER VITE M6	1,11 €	1
26	13.17121.000	DADO SPECIALE M8 FLANGIATO CH.10 -LISCIO	0,50 €	1
27	037.40.026.00.00	FASCETTA	1,18 €	4
28	032.35.049.00.00	FASCETTA	1,70 €	1
29	25.24443.000	PASSACAVO DOPPIO TIPO 6/6	1,01 €	4
30	15.14264.000	FASCETTA PLAST	0,76 €	6
31	31.95510.000	VITE 6X12 TBCE CON FLANGIA (10.9)	1,04 €	1
32	043.40.015.00.00	DISTANZIALE	1,38 €	2
33	11.46501.000	BULLONE 6.10 RS CH 8	0,23 €	2
34	25.25182.000	FASCETTA TIPO "NYLPAS016R"	1,28 €	1
35	037.40.030.00.00	DADO	0,24 €	1
36	31.73000.000	VITE SPEC. 4.8.TC 8 VOLANO	0,31 €	2
37	27.34800.000	RONDELLA TRANCIATA 4.16	0,31 €	2
38	024.40.039.00.00	SILENT BLOCK	1,56 €	2
39	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	2
40	020.40.006.00.00	FUSIBILE /32V	0,63 €	2
41	31.30190.000	VITE BRUGOLA TCCE 6.8	0,56 €	2
42	11.46251.000	BULLONE 5.12 RS CH 8 FLANGIATA	0,31 €	1
43	13.12550.000	DADO M6.5 FLANGIATO	0,50 €	5
44	31.23370.000	VITE 4.11 TTLIC AUTOFIL.(X PLASTICA)	0,21 €	1
45	31.23580.000	VITE 4,8.13 TMTIC AUTOFILETT.	0,28 €	3
46	037.43.043.00.00	ELASTICO BATTERIA	2,85 €	1
47	29.10317.000	TAMPONE CARTER PARASASSI RR 4T	0,78 €	2
48	029.07.025.00.00	PIASTRINA INGRANAGGIO AVVIAMENTO	6,67 €	1
49	040.40.019.00.00	IMPIANTO SERVIZI ANTERIORE RR 2T	115,31 €	1
50	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	3
51	026.43.027.00.00	TUBO OLIO	2,92 €	1
52	13.10910.000	DADO 4 AUTOBLOCCANTE	0,61 €	2
53	037.40.022.00.00	CONDENSATORE	7,20 €	1
54	026.40.057.00.00	IMPIANTO ELETTRICO DIAGNOSI	15,90 €	1
55	031.40.052.00.00	DIODI-GRUPPO	16,47 €	1
56	040.40.001.00.00	STAFFA CENTRALINA	6,14 €	1
57	007.40.081.00.00	ELASTICO CENTRALINA	3,81 €	1
58	16.34903.000	GOMMINO STRUMENTO VAM -200	0,38 €	2
59	037.40.115.00.00	CONNETTORE PONTICELLO	4,21 €	1
60	007.40.088.00.00	DISPOSITIVO SWITCH MAPPA EVO	46,19 €	1
61	037.40.182.00.00	FASCETTA	1,32 €	1
62	037.40.183.00.00	FASCETTA	1,20 €	1
64	11.50010.000	BULLONE 6.25 RS CH 8	0,41 €	2

To see all drawing, select a model

BETA > ENDURO RR 300 2T X-PRO > 2025
