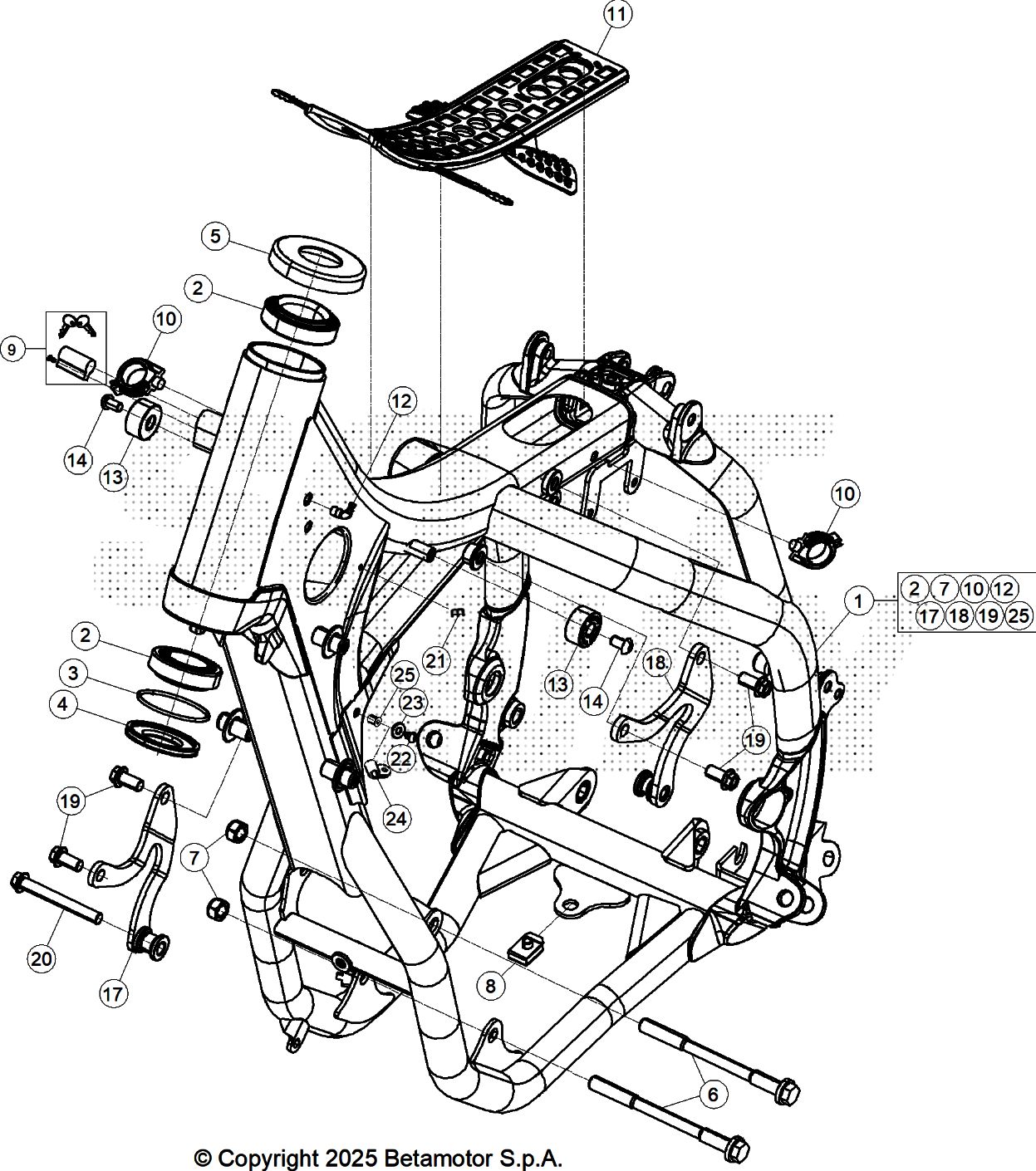

Drawing
Telaio > Telaio/Telaietto

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	040.31.073.82.50	TELAIO	1.413,55 €	1
2	12.99510.000	CUSCINETTO CONICO .50.15	19,61 €	2
3	10.66935.000	ANELLO OR PER PARAPOLVERE STERZO RR 4T	0,24 €	1
4	020.31.039.00.00	ANELLO INT.PARAPOLV.-STERZO- RR 4T	9,72 €	1
5	031.31.016.22.00	PROTEZIONE CUSCINETTO STERZO	3,59 €	1
6	11.64607.000	BULLONE SPECIALE FIS.MOTORE(SUP. E INF.)	17,20 €	2
7	13.21060.000	DADO M10X1.25 H.8.5 CH.14 SELF-LOCKING	2,32 €	2
8	25.60311.000	PIASTRINA PER VITE M6	1,11 €	1
10	25.24441.000	PASSACAVO A SCATTO D.15	3,23 €	2
11	049.31.054.00.59	TAMPONE SERBATOIO	13,29 €	1
12	27.23470.000	RACCORDO PER SFIATO RK6 / RR	1,50 €	1
13	29.10310.000	TAMPONE SERBATOIO	4,03 €	2
14	31.38020.000	VITE 6.10 TBCE	0,23 €	2
17	040.32.069.80.00	ATTACCO MOTORE RR 2T	16,99 €	1
18	040.32.070.50.00	ATTACCO MOTORE RR 2T	18,19 €	1
19	11.54521.000	BULLONE 8.16 RS C/RONDELLA CH.10	0,70 €	4
20	C24.31.045.00.00	VITE M8X65	2,43 €	1
21	25.24443.000	PASSACAVO DOPPIO TIPO 6/6	1,01 €	1
22	31.26200.000	VITE 4.14 TCIC UNI	0,50 €	1
23	27.34800.000	RONDELLA TRANCIATA 4.16	0,31 €	1
24	C07.19.001.00.00	FASCETTA A NASTRO CON GOMMA	1,40 €	1
25	C18.09.002.00.00	RIVETTO 9201B/M4/8ZI	0,73 €	1

To see all drawing, select a model
