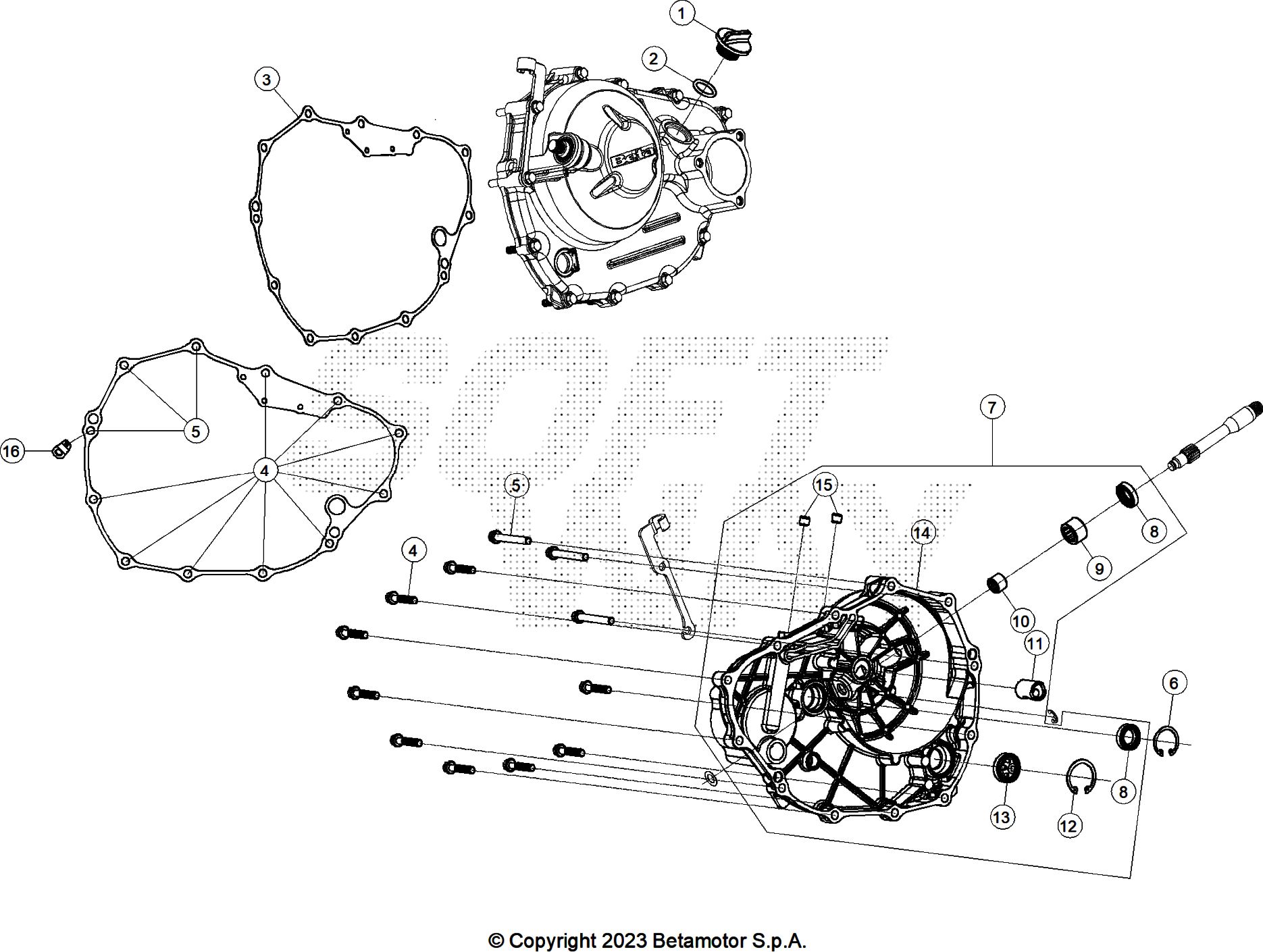

Drawing
Motore > Basamento

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	051.01.029.00.00	TAPPO	4,09 €	1
2	051.01.030.00.00	ANELLO DI TENUTA D19X2,65	0,88 €	1
3	051.01.031.00.00	GUARNIZIONE COPERCHIO	3,79 €	1
4	051.01.003.00.00	VITE M6X30	0,46 €	9
5	051.01.000.00.00	VITE M6X45	0,52 €	3
6	051.01.032.00.00	ANELLO D'ARRESTO D24	0,52 €	1
7	051.01.033.00.00	COPERCHIO FRIZIONE - KIT	145,94 €	1
8	051.01.034.00.00	ANELLO DI TENUTA 14X22X5	2,92 €	2
9	051.01.035.00.00	CUSCINETTO	1,46 €	1
10	051.01.036.00.00	CUSCINETTO	1,17 €	1
11	051.01.037.00.00	BOCCOLA	18,28 €	1
12	051.01.038.00.00	ANELLO D'ARRESTO D26	0,46 €	1
13	051.01.039.00.00	TAPPO	1,76 €	1
14	051.01.040.00.00	COPERCHIO FRIZIONE	105,08 €	1
15	051.01.009.00.00	TAPPO D8X7,5	0,82 €	2
16	25.57912.000	PIASTRINA FIS. LEVA PEDALE FRENO	4,16 €	1

To see all drawing, select a model
