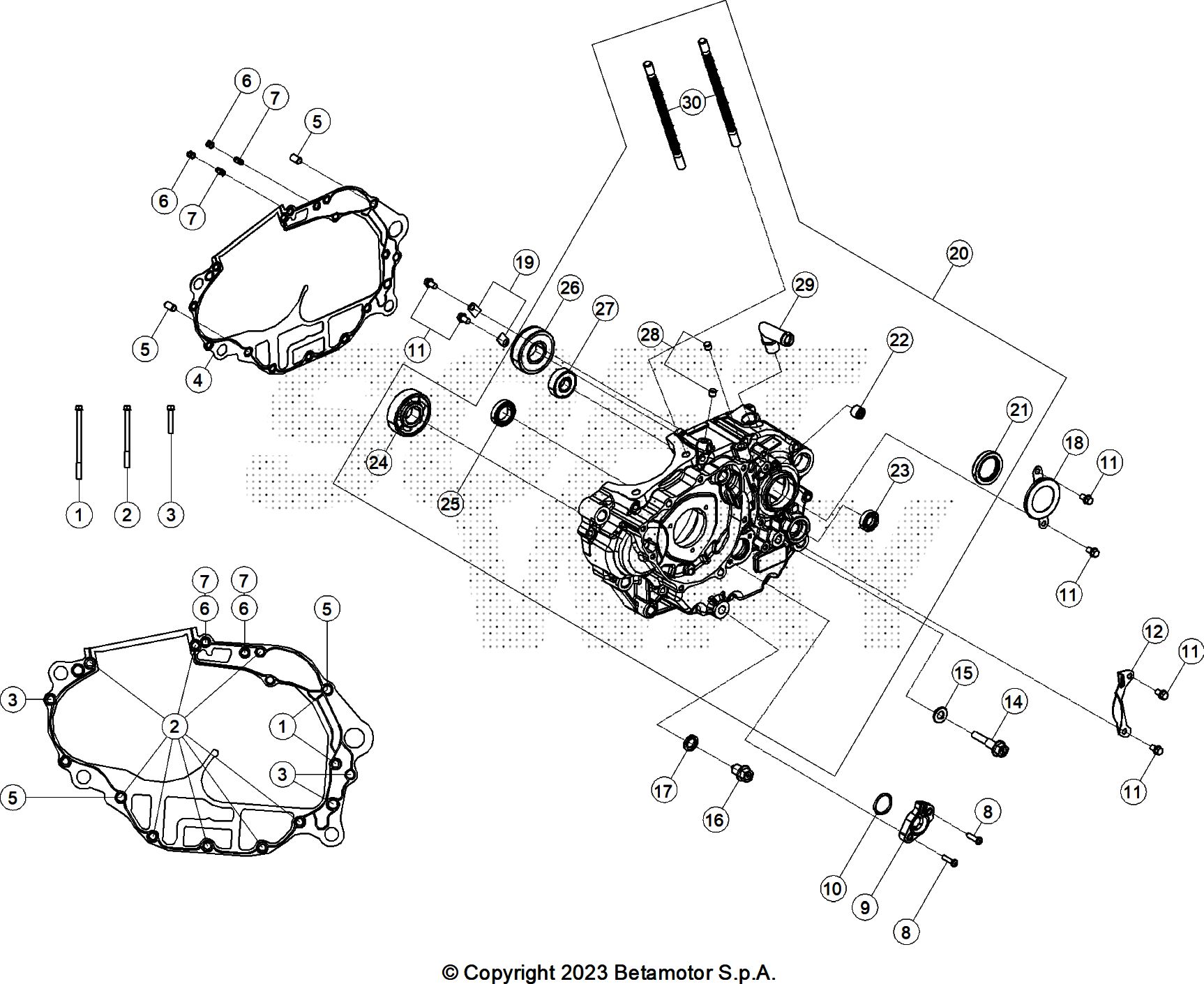

Drawing
Motore > Basamento

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	034.01.009.00.00	VITE M6X90	0,76 €	2
2	051.01.002.00.00	VITE M6X75	0,70 €	8
3	051.01.003.00.00	VITE M6X30	0,46 €	3
4	034.01.021.00.00	GUARNIZIONE CARTER	5,83 €	1
5	051.01.006.00.00	PERNO D8X14	0,35 €	2
6	034.01.022.00.00	ANELLO DI TENUTA 4,5X1	0,46 €	4
7	034.01.023.00.00	SPINA D6X12	1,17 €	2
8	034.01.024.00.00	VITE M5X20	0,35 €	2
9	034.04.007.00.00	SENSORE	29,19 €	1
10	034.04.004.00.00	ANELLO DI TENUTA ,5X2,5	1,17 €	1
11	051.11.008.00.00	VITE M6X10	0,99 €	6
12	034.04.008.00.00	SUPPORTO	4,67 €	1
14	034.01.026.00.00	VITE	2,05 €	1
15	034.01.027.00.00	RONDELLA ,3X20X2	1,05 €	1
16	051.08.001.00.00	TAPPO SCARICO OLIO	2,68 €	1
17	051.08.002.00.00	GUARNIZIONE TAPPO	2,33 €	1
18	034.04.009.00.00	COPERCHIO	1,57 €	1
19	034.01.028.00.00	PIASTRA	0,52 €	2
20	034.01.029.00.00	SEMICARTER VOLANO	412,13 €	1
21	034.01.030.00.00	ANELLO DI TENUTA 30X42X7	4,67 €	1
22	051.01.036.00.00	CUSCINETTO	1,17 €	1
23	034.01.031.00.00	ANELLO DI TENUTA 14X25X7	4,09 €	1
24	034.01.053.00.00	CUSCINETTO GB276-63/22/P53	36,20 €	1
25	034.01.032.00.00	CUSCINETTO 6804P63	7,59 €	1
26	034.01.033.00.00	CUSCINETTO /23RS/P5	12,85 €	1
27	051.01.014.00.00	CUSCINETTO	3,79 €	1
28	051.01.009.00.00	TAPPO D8X7,5	0,82 €	2
29	034.01.034.00.00	RACCORDO	7,00 €	1
30	034.01.016.00.00	PRIGIONIERO M10X1,25X168	5,83 €	2

To see all drawing, select a model
