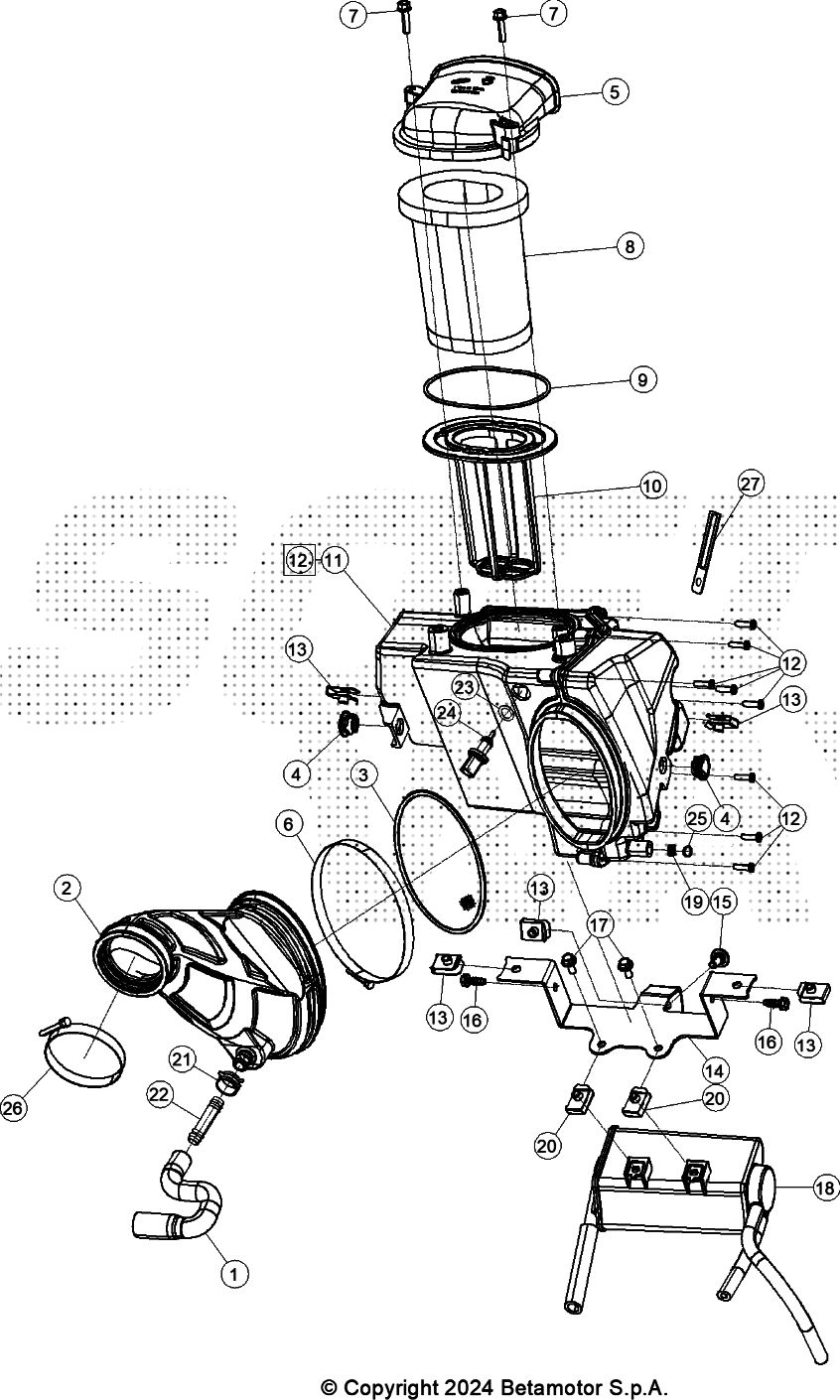

Drawing
Telaio > Scatola Filtro

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	034.38.019.00.59	TUBO ARIA	4,03 €	1
2	034.38.004.00.59	MANICOTTO SCATOLA FILTRO	21,11 €	1
3	034.38.002.00.00	ROMPIFIAMMA	5,94 €	1
4	037.38.003.00.00	INSERTO	0,85 €	2
5	034.38.001.00.00	COPERCHIO SCATOLA FILTRO	4,40 €	1
6	35.33820.000	FASCETTA D100 - D120	9,35 €	1
7	11.46401.000	BULLONE 5.20 RS CH 8	0,31 €	2
8	034.38.006.82.00	FILTRO ARIA	16,43 €	1
9	C02.06.072.00.00	ANELLO TENUTA NBR ,5X2,5	0,98 €	1
10	034.38.005.00.00	GABBIA FILTRO	2,09 €	1
11	034.38.017.80.00	SCATOLA FILTRO ALP 4.0 - ALP X 4T	34,56 €	1
12	C24.50.006.00.00	VITE 4X14 UNI	0,12 €	8
13	25.60311.000	PIASTRINA PER VITE M6	1,11 €	5
14	034.38.013.50.00	STAFFA	15,49 €	1
15	037.43.029.00.00	VITE SPECIALE M6X12	1,28 €	1
16	31.79960.000	VITE AUTOFILETTANTE PLASTICA 6X15	0,35 €	2
17	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	2
18	034.38.022.82.00	CONTENITORE FILTRO A CARBONI A - KIT ALP	39,02 €	1
19	034.38.021.00.00	TAPPO	0,22 €	1
20	034.38.020.00.00	CLIP M6	0,46 €	2
21	10.67470.000	ANELLO STRING. SCAT.FILTRO VTM35/VSP35	1,32 €	1
22	27.31780.000	RIDUZIONE TUBO FUMI MOTORE	1,55 €	1
23	034.38.018.00.00	GUARNIZIONE	0,59 €	1
24	051.40.002.00.00	SONDA RR 4T LC	23,35 €	1
25	10.67450.000	ANELLO STRINGITUBO CE	0,65 €	1
26	15.15400.000	FASCETTA /60	3,16 €	1
27	032.35.049.00.00	FASCETTA	1,70 €	1

To see all drawing, select a model
