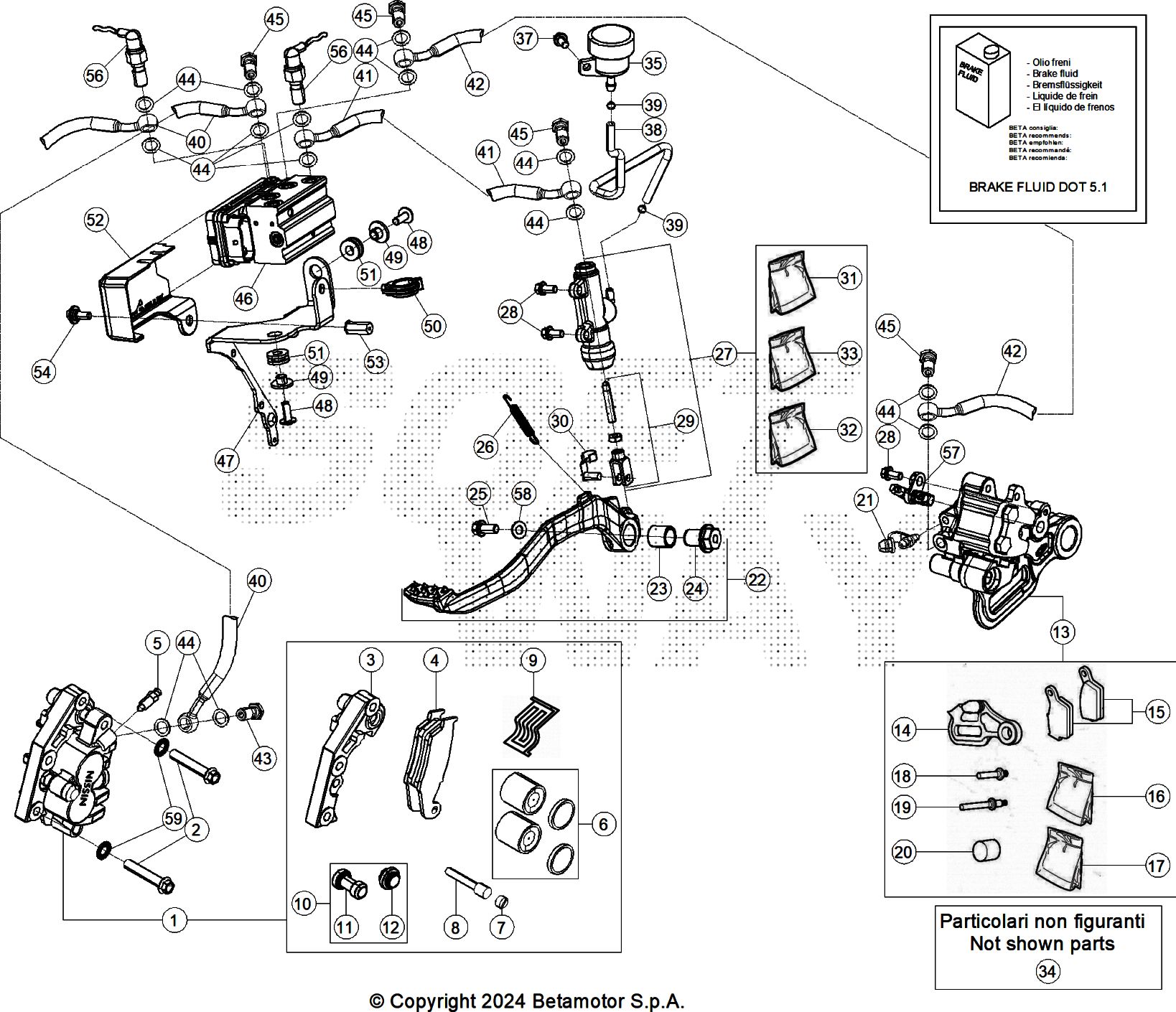

Drawing
Telaio > Freni

Valid for:

BETA > ALP RED ALP 4.0 350 4T > 2025

Rif.	Sku	Name	Price	Qty needed
1	25.03056.000	PINZA FRENO ANTERIORE	149,67 €	1
2	11.55510.000	BULLONE 8.40 RS CH	1,96 €	2
3	020.36.012.00.00	STAFFA PINZA FRENO ANTERIORE .03056	39,09 €	1
5	28.91001.000	SFIATO PINZA FRENO 2503056	4,38 €	1
6	20.02716.000	KIT PISTONCINI E GUARNIZ. PINZA .03056	43,07 €	1
7	31.96821.000	VITE SPECIALE PER PERNO PINZA2503056/66	3,53 €	1
8	25.41859.000	PERNO ACORAG.PASTIGLIE PINZA ANT.2503056	4,36 €	1
9	22.32207.000	MOLLA FERMA PASTIGLIE X PINZA25.03056	4,43 €	1
10	036.36.006.82.00	PROTEZIONE ANTERIORE	12,44 €	1
11	036.36.002.00.00	PROTEZIONE	1,12 €	1
12	036.36.003.00.00	PROTEZIONE	1,32 €	1
13	034.36.001.80.00	PINZA FRENO POSTERIORE	101,53 €	1
14	034.36.002.00.00	SUPPORTO	29,05 €	1
15	034.36.016.00.00	PASTIGLIE FRENO	39,71 €	1
16	20.08272.000	KIT RICAMBI PINZA FRENO .03067/73	15,85 €	1
17	20.08273.000	KIT RICAMBI PINZA(PERNI-GRANO)2503073/67	25,00 €	1
18	25.41854.000	PERNO ANCOR.D 8 PINZA 2503049/67/73/87	3,75 €	1
19	25.41856.000	PERNO ANCORAGGIO D 9 PINZA .03067/73	10,41 €	1
20	25.69459.000	PISTONCINO D.30 X PINZA .03067/73	24,83 €	1
21	31.96801.000	VITE SPURGO X PINZA .03049/73/80/87	7,12 €	1
22	034.36.013.80.00	PEDALE FRENO	30,16 €	1
23	034.36.018.00.00	BOCCOLA SINTERIZZATA 19X18X17,5	1,20 €	1
24	034.36.019.00.00	BOCCOLA	3,94 €	1
25	11.55440.000	BULLONE 8.30 RS CH	0,84 €	1
26	034.36.017.00.00	MOLLA	2,23 €	1
27	25.91188.000	POMPA FRENO POST. REV 3	62,66 €	1
28	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	3
29	10.84520.000	ASTA COM. POMPA FRENO POST.	8,91 €	1
30	28.93130.000	STAFFA BLOCC. ASTA FRENO	4,21 €	1
31	20.08262.000	KIT RICAMBI POMPA FRENO .91185	16,47 €	1
32	27.23424.000	RACCORDO ° FORO D 3 POMPA POST.BASSANO	2,95 €	1
34	15.13020.000	FASCETTA IN PLASTICA NERA L.100X2,5	0,21 €	1
35	28.05100.000	SERBATOIO OLIO FRENI TRIAL/ENDURO	7,14 €	1
37	11.46501.000	BULLONE 6.10 RS CH 8	0,23 €	1
38	034.36.022.14.00	TUBO	1,53 €	1
39	C07.16.004.00.00	FASCETTA D.11,3	3,53 €	2
40	034.36.006.00.00	TUBO FRENO	126,84 €	1
41	034.36.008.00.00	TUBO FRENO	52,42 €	1
42	034.36.009.00.00	TUBO FRENO	72,24 €	1
43	11.65053.000	BULLONE FORATO M10X125 TUBO FRENO RR 4T	2,57 €	1
44	16.50510.000	GUARNIZIONE .15.1 IN RAME	0,56 €	14
45	11.65040.000	BULLONE FORATO .1 X TUBO FRENO	2,49 €	4
47	034.36.004.50.00	STAFFA CENTRALINA	18,61 €	1
48	31.30035.000	VITE 6.16 TBCE CON FLANGIA (10.9)	0,66 €	2
49	034.43.052.00.00	DISTANZIALE	1,63 €	2
50	25.24441.000	PASSACAVO A SCATTO D.15	3,23 €	1
51	28.91500.000	SILENT-BLOCK	0,70 €	2
52	034.36.005.00.59	PROTEZIONE	3,23 €	1
53	27.33741.000	RIVETTO FILETTATO SEMI-ESAGON. SH6 INOX	2,46 €	1
54	037.43.028.00.00	VITE SPECIALE M6X8	1,22 €	1
56	18.89622.000	INTERRUT.STOP PRES.90°M10X1 CON CABLAG.	19,61 €	2
57	034.40.003.00.00	SENSORE ABS	28,58 €	1
58	27.58062.000	RONDELLA SPESS. 8,2.15.1	0,28 €	1
59	27.56055.000	RONDELLA 8.13 ZIGRINATA	0,45 €	2

To see all drawing, select a model

BETA > ALP RED ALP 4.0 350 4T > 2025
