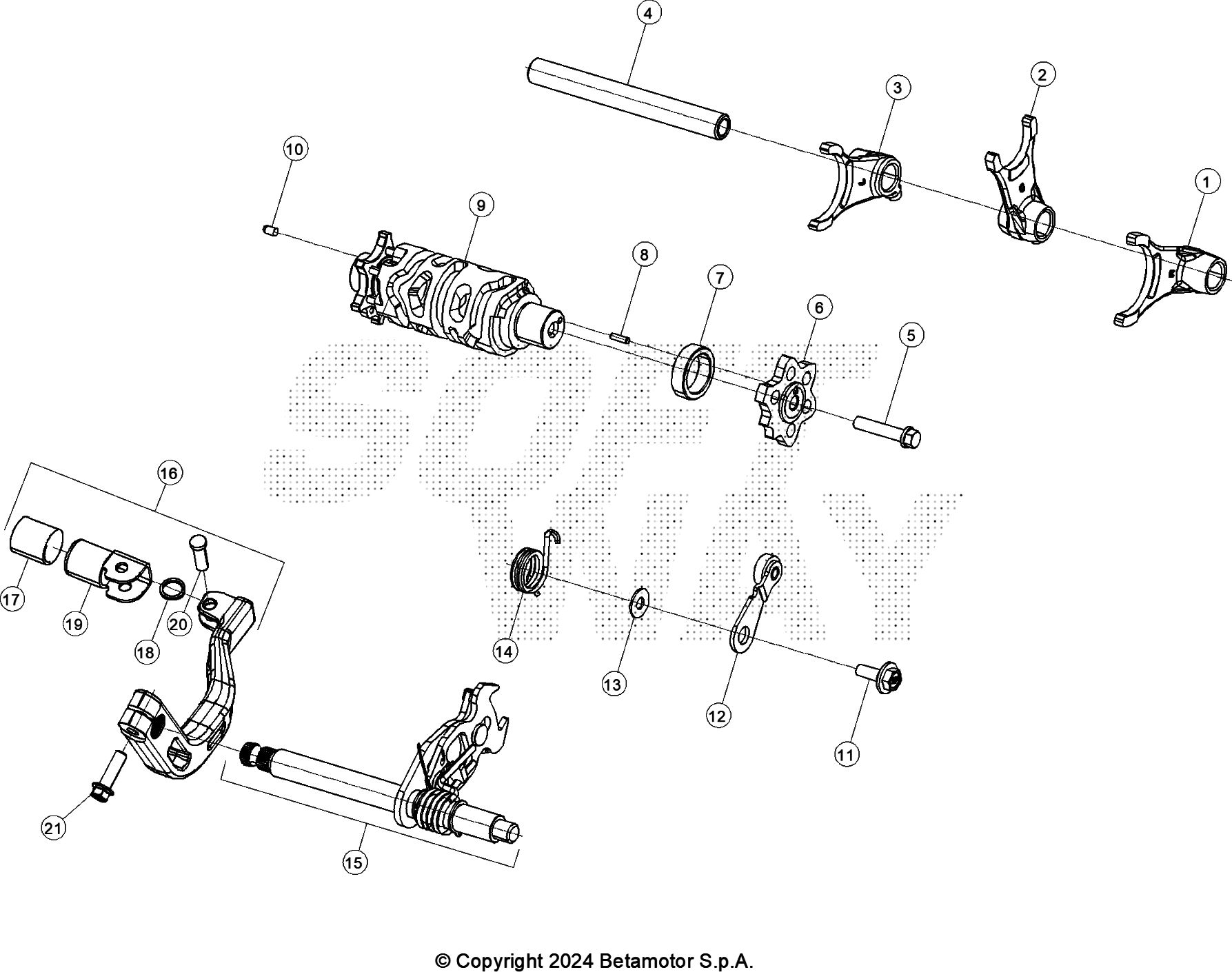

Drawing
Motore > Comando Cambio

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	034.05.002.00.00	FORCHETTA	9,92 €	1
2	034.05.003.00.00	FORCHETTA	9,92 €	1
3	034.05.004.00.00	FORCHETTA	9,92 €	1
4	034.05.005.00.00	PERNO FORCHETTA	5,26 €	1
5	051.01.003.00.00	VITE M6X30	0,46 €	1
6	034.05.006.00.00	CAMMA ARRESTO MARCE	6,42 €	1
7	034.05.007.00.00	BOCCOLA	3,50 €	1
8	034.05.008.00.00	SPINA D3X10	0,59 €	1
9	034.05.009.00.00	CAMMA CAMBIO	39,70 €	1
10	051.08.009.00.00	SPINA	4,06 €	1
11	051.05.013.00.00	VITE M6X14	0,59 €	1
12	034.05.010.00.00	LEVA ARRESTO MARCE	7,71 €	1
13	034.05.011.00.00	RONDELLA 6,2X15X1	0,59 €	1
14	034.05.012.00.00	MOLLA	0,46 €	1
15	034.05.013.00.00	ALBERO COMANDO CAMBIO	35,03 €	1
16	034.05.100.80.00	LEVA CAMBIO	41,05 €	1
17	16.29590.000	GOMMINO X MOZZETTO LEVA C/C ALP-4T	2,98 €	1
20	25.68010.000	PIOLO MOZZETTO LEVA C/CAMBIO	0,61 €	1
21	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	1

To see all drawing, select a model
