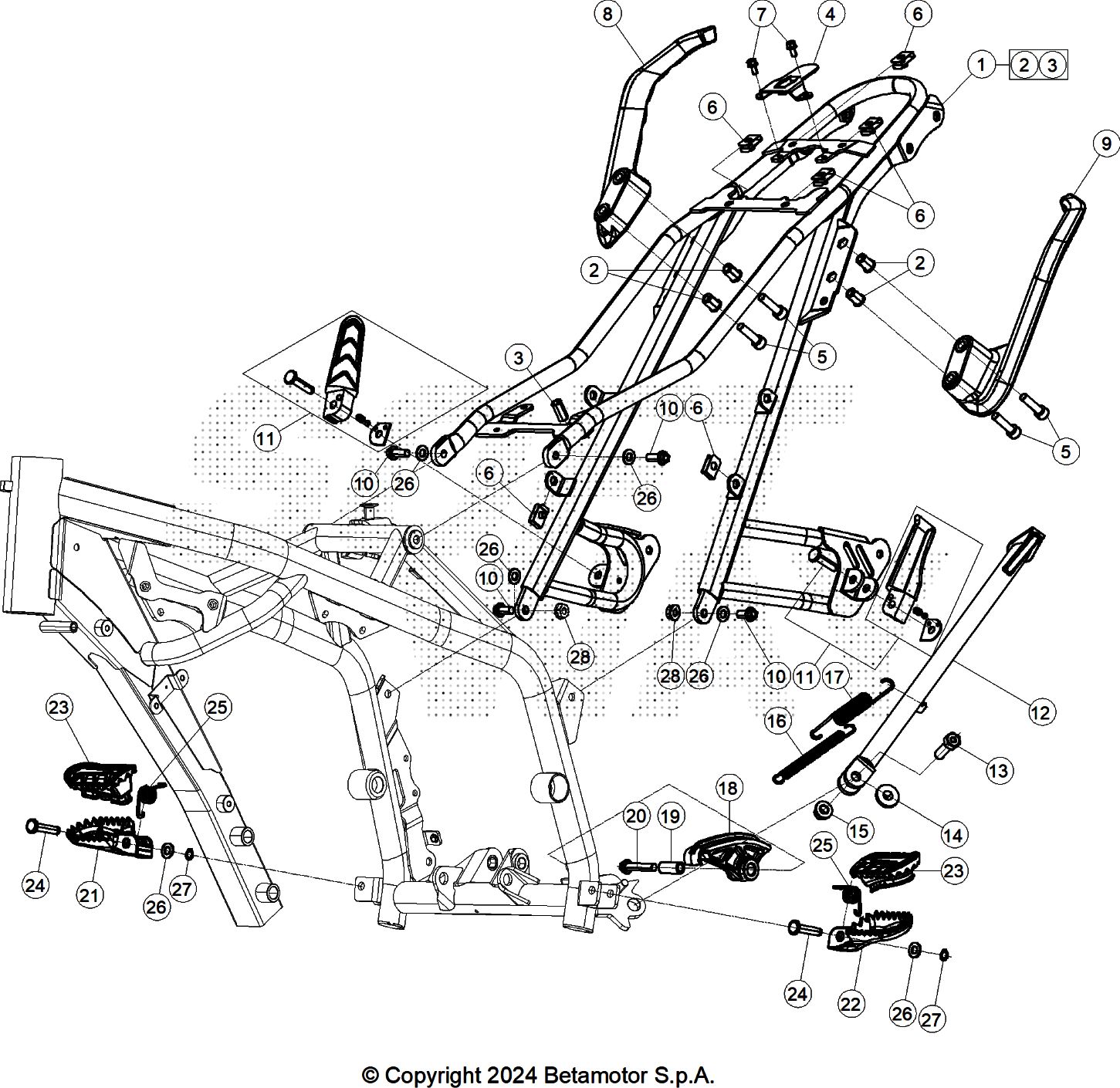

Drawing
Telaio > Accessori Telaio

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	034.32.030.80.26	TELAIO POSTERIORE ALP 4.0 - ALP X 4T	205,79 €	1
2	C18.06.004.00.00	RIVETTO SPECIALINSERT 10448A1/M8/8	0,65 €	4
3	27.33741.000	RIVETTO FILETTATO SEMI-ESAGON. SH6 INOX	2,46 €	1
4	034.32.005.50.00	PIASTRA	6,22 €	1
5	31.63910.000	VITE BRUGOLA TCCE 8.30 UNI	0,65 €	4
6	25.60311.000	PIASTRINA PER VITE M6	1,11 €	6
7	11.46251.000	BULLONE 5.12 RS CH 8 FLANGIATA	0,31 €	2
8	034.32.054.42.59	MANIGLIA PASSEGGERO BLACK	31,40 €	1
9	034.32.053.42.59	MANIGLIA PASSEGGERO BLACK	31,40 €	1
10	11.54492.000	BULLONE 8.20 RS CH LISCIO	0,76 €	4
11	034.45.001.82.00	PEDANA PASSEGGERO - KIT	30,05 €	1
12	034.32.055.00.00	CAVALLETTO	27,15 €	1
13	051.32.010.00.00	VITE SPECIALE	4,20 €	1
14	13.46350.000	DISTANZIALE CAVALLETTO	2,98 €	1
15	13.21050.000	DADO AUTOBLOCCANTE FLANGIATO M10X1,25	2,72 €	1
16	034.32.081.50.00	MOLLA	2,43 €	1
17	034.32.080.50.00	MOLLA	2,55 €	1
18	034.32.069.00.59	PATTINO CATENA BLACK	4,18 €	1
19	13.46580.000	DISTANZIALE 8.12.27	1,98 €	1
20	11.55480.000	BULLONE 8.40 PF ROND. LISCIA	2,31 €	1
21	007.32.090.00.00	PEDANA POGGIAPIEDI DESTRA	36,54 €	1
22	007.32.091.00.00	PEDANA POGGIAPIEDI SINISTRA	36,54 €	1
24	034.32.079.00.00	PERNO PEDANA	3,61 €	2
25	016.32.020.00.00	MOLLA PEDANA DX E SX RR 4T	2,98 €	2
26	27.49500.000	RONDELLA 8.16	0,31 €	6
27	C01.23.017.00.00	ANELLO ARRESTO A8 DIN471	0,11 €	2
28	13.17120.000	DADO M8 FLANGIATO CH.13 (ZIGRINATO)	0,65 €	2

To see all drawing, select a model
