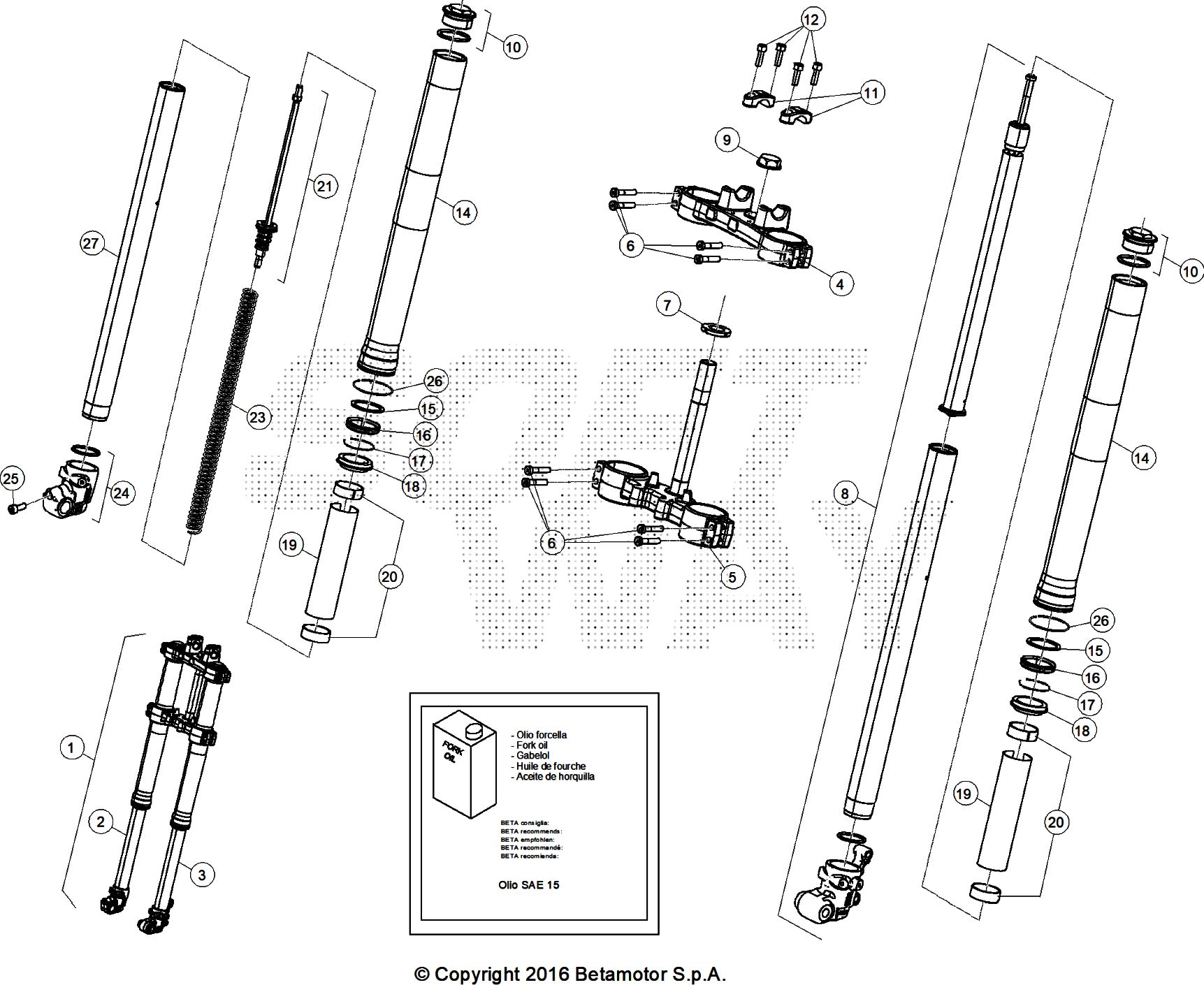

Drawing
Telaio > Forcella

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	051.34.000.80.00	FORCELLA RR 4T LC	1.241,97 €	1
2	051.34.001.80.00	GAMBA FORCELLA DESTRA	560,99 €	1
3	051.34.002.80.00	GAMBA FORCELLA SINISTRA	682,64 €	1
4	024.34.063.00.59	PIASTRA SUPERIORE	301,96 €	1
4	024.34.114.42.59	PIASTRA DI STERZO SUPERIORE	301,96 €	1
5	051.34.004.80.59	PIASTRA DI STERZO INFERIORE	358,25 €	1
5	051.34.010.80.59	PIASTRA DI STERZO INFERIORE	346,35 €	1
6	31.63912.000	VITE BRUGOLA TCCE 8.40 T.BASSA(DIN )	3,34 €	8
7	024.34.661.50.00	GHIERA FORCELLA	27,28 €	1
8	021.34.028.80.00	CARTUCCIA IDRAULICA	623,92 €	1
9	051.34.003.00.00	DADO	12,71 €	1
10	024.34.663.80.00	TAPPO COMPL. FORCELLA	43,71 €	2
11	024.34.064.00.59	CAVALLOTTO	28,73 €	2
11	024.34.116.42.59	CAVALLOTTO	25,24 €	2
12	31.63910.000	VITE BRUGOLA TCCE 8.30 UNI	0,65 €	4
14	043.34.006.00.00	FODERO	243,13 €	2
15	024.34.667.00.00	RONDELLA	20,30 €	2
16	024.34.668.00.00	ANELLO DI TENUTA	17,19 €	2
17	024.34.669.00.00	ANELLO D'ARRESTO	12,25 €	2
18	024.34.670.00.00	PARAPOLVERE	19,34 €	2
19	024.34.671.00.00	DISTANZIALE	12,61 €	2
20	024.34.672.82.00	BOCCOLA	61,37 €	2
21	024.34.673.80.00	CARTUCCIA MECCANICA FORCELLA	52,51 €	1
23	021.34.025.00.00	MOLLA	65,71 €	1
24	024.34.676.80.00	PIEDINO DX FORCELLA	176,46 €	1
25	31.63890.000	VITE BRUGOLA TCCE 8.20	0,76 €	1
26	024.34.664.00.00	ANELLO D'ARRESTO	8,44 €	2
27	024.34.683.00.00	TUBO DX COMPLETO FORCELLA	277,96 €	1

To see all drawing, select a model
