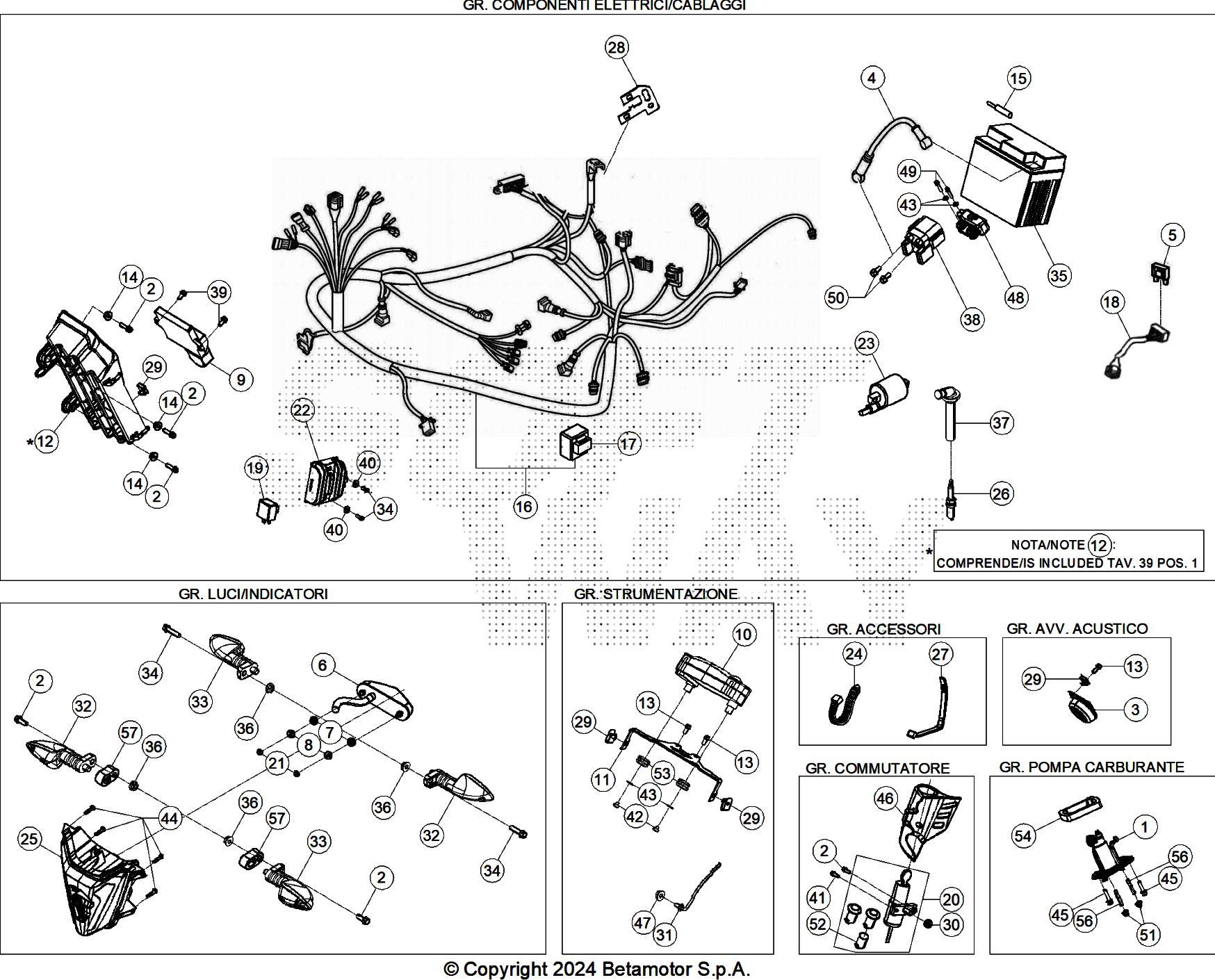

Drawing
Telaio > Impianto Elettrico

Valid for:

BETA > ENDURO RR 125 4T R > 2024

Rif.	Sku	Name	Price	Qty needed
1	043.40.000.80.00	POMPA CARBURANTE	101,53 €	1
2	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	6
3	007.40.050.00.00	AVVISATORE ACUSTICO EVO 2T/4T	6,50 €	1
4	043.40.009.00.00	IMPIANTO ELETTRICO RELE' RR 4T LC	11,93 €	1
5	020.40.006.00.00	FUSIBILE /32V	0,63 €	2
7	16.34903.000	GOMMINO STRUMENTO VAM -200	0,38 €	2
8	043.40.015.00.00	DISTANZIALE	1,38 €	2
9	043.40.007.00.00	CENTRALINA RR 4T LC	387,50 €	1
10	043.40.003.00.00	STRUMENTO DIGITALE RR 4T LC	154,34 €	1
11	051.40.006.40.26	SUPPORTO CRUSCOTTO BLACK	15,91 €	1
12	043.39.004.00.59	GRIGLIE RADIATORE COPPIA BLACK RR 4T	23,28 €	1
13	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	3
14	024.43.011.00.00	DISTANZIALE SERBATOIO OLIO RR50	1,44 €	3
15	037.40.022.00.00	CONDENSATORE	7,20 €	1
16	043.40.026.00.00	IMPIANTO ELETTRICO PRINCIPALE RR 4T	256,85 €	1
17	037.40.071.00.00	RELE'	23,34 €	1
18	037.40.006.00.00	IMPIANTO ELETTRICO FUSIBILI RR 4T	38,13 €	1
19	18.84948.000	INTERMIT. ALP/URBAN 4T	18,04 €	1
21	13.10910.000	DADO 4 AUTOBLOCCANTE	0,61 €	2
22	043.40.011.00.00	REGOLATORE RR 4T LC	83,79 €	1
23	043.40.012.00.00	BOBINA RR 4T LC	37,69 €	1
24	032.35.049.00.00	FASCETTA	1,70 €	1
25	051.40.010.00.00	GRUPPO OTTICO ANTERIORE	182,39 €	1
26	043.11.001.00.00	CANDELA	25,36 €	1
27	037.43.043.00.00	ELASTICO BATTERIA	2,85 €	1
28	043.40.014.50.00	STAFFA CAVO ELETTRICO	3,67 €	1
29	25.60311.000	PIASTRINA PER VITE M6	1,11 €	4
30	16.38100.000	GOMMINO PER COMMUTATORE ALP/MOTARD 4.0	0,57 €	1
31	040.40.025.00.00	SENSORE HALL	37,27 €	1
32	051.40.007.00.00	INDICATORE DIREZIONE	16,82 €	2
33	051.40.008.00.00	INDICATORE DIREZIONE	16,82 €	2
34	11.50010.000	BULLONE 6.25 RS CH 8	0,41 €	4
35	11.15415.000	BATTERIA	119,01 €	1
36	13.12550.000	DADO M6.5 FLANGIATO	0,50 €	4
37	27.13552.000	RACCORDO CANDELA SCHERMATO MOTORE 350CC	15,43 €	1
39	11.46251.000	BULLONE 5.12 RS CH 8 FLANGIATA	0,31 €	2
40	27.40500.000	ROSETTA PIANA 6.12.1,6 DIN	0,21 €	2
41	31.30590.000	VITE A STRAPPO 6.14	1,76 €	1
42	31.73000.000	VITE SPEC. 4.8.TC 8 VOLANO	0,31 €	2
43	27.34800.000	RONDELLA TRANCIATA 4.16	0,31 €	4
44	31.23250.000	VITE 4.20 TMTIC AUTOFILETT.	0,21 €	4
45	11.46401.000	BULLONE 5.20 RS CH 8	0,31 €	2
46	051.43.002.00.59	PROTEZIONE	3,03 €	1
47	13.17121.000	DADO SPECIALE M8 FLANGIATO CH.10 -LISCIO	0,50 €	1
48	031.40.017.00.00	SENSORE ANTIRIBALTAMENTO	49,36 €	1
49	31.23560.000	VITE 4,2.25 TMTIC AUTOFILETT.	0,56 €	2
50	31.30190.000	VITE BRUGOLA TCCE 6.8	0,56 €	2
51	C24.07.013.00.00	DADO ESAGONALE AUTOBLOC. CON FLANGIA M5	0,35 €	2
53	024.40.039.00.00	SILENT BLOCK	1,56 €	2
54	043.43.043.00.00	PIASTRA	17,15 €	1
56	C24.75.003.00.00	PRIGIONIERO M5X25 UNI	0,81 €	2
57	051.40.027.00.59	DISTANZIALE	1,57 €	2

To see all drawing, select a model

BETA > ENDURO RR 125 4T R > 2024
