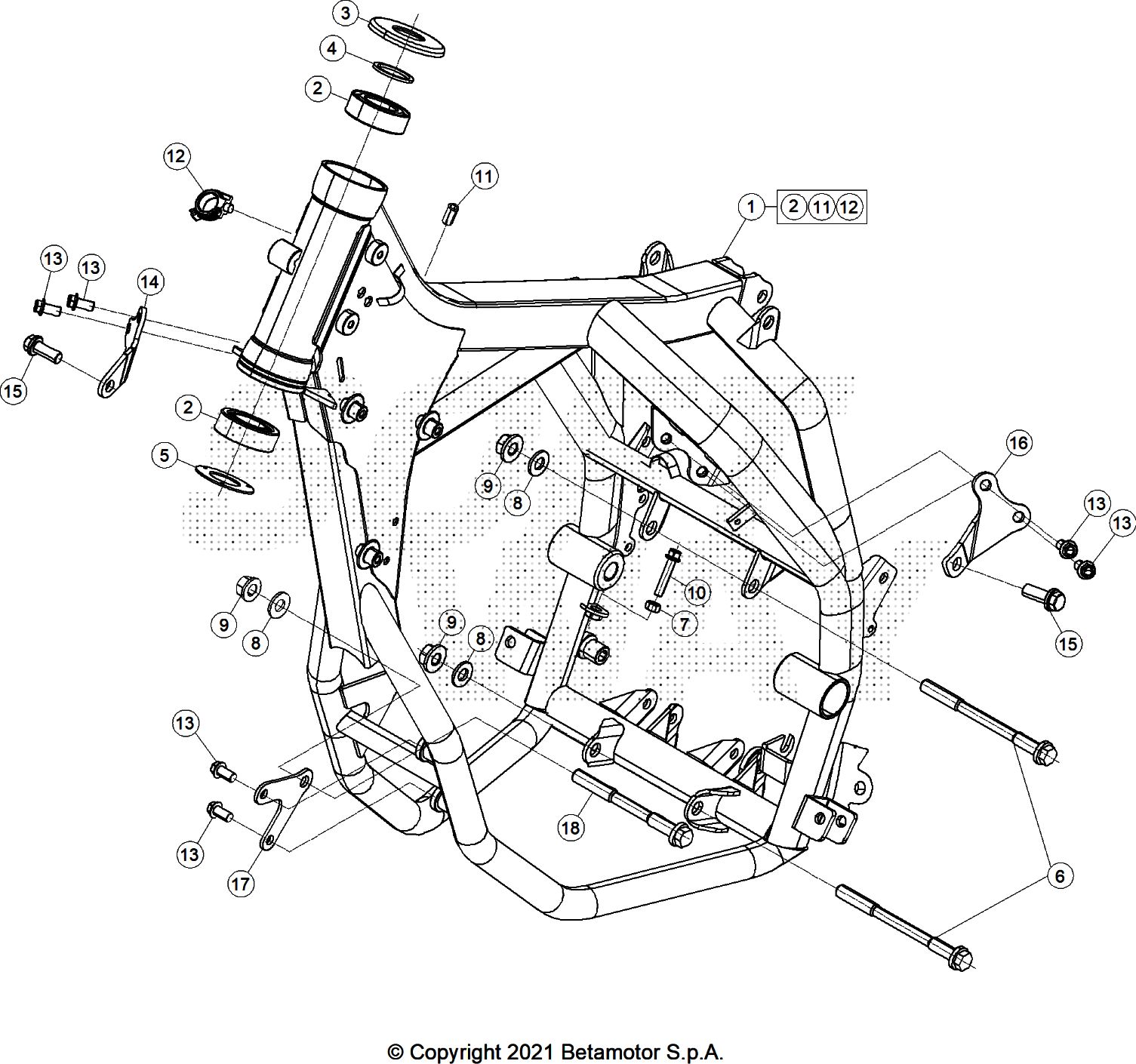

Drawing
Telaio > Telaio/Telaietto

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	043.31.033.80.50	TELAIO	918,21 €	1
1	043.31.036.82.00	TELAIO RED RR 4T LC	944,38 €	1
3	25.98781.000	PROTEZIONE CUSCINETTO STERZO	2,68 €	1
4	27.73790.000	RONDELLA FORCELLA ,7.32.2	1,98 €	1
5	25.98751.000	PROTEZIONE CUSCINETTO STERZO	1,54 €	1
7	13.13000.000	DADO 6.6 CH	0,45 €	1
8	27.54000.000	RONDELLA .21.2	0,56 €	3
9	13.19010.000	DADO AUTOBLOCCANTE BASSO	0,85 €	3
10	11.50300.000	BULLONE 6.30 RS CH 8	0,35 €	1
11	27.33741.000	RIVETTO FILETTATO SEMI-ESAGON. SH6 INOX	2,46 €	1
12	25.24441.000	PASSACAVO A SCATTO D.15	3,23 €	1
13	11.54521.000	BULLONE 8.16 RS C/RONDELLA CH.10	0,70 €	6
14	043.32.011.50.00	ATTACCO MOTORE	11,10 €	1
15	C24.31.048.00.00	VITE M10X25 1,25	7,03 €	2
16	043.32.012.50.00	ATTACCO MOTORE	11,10 €	1
17	043.32.014.50.00	ATTACCO MOTORE RR 4T LC	3,94 €	1
18	31.65625.000	VITE TCCE M10.100	0,90 €	1

To see all drawing, select a model
