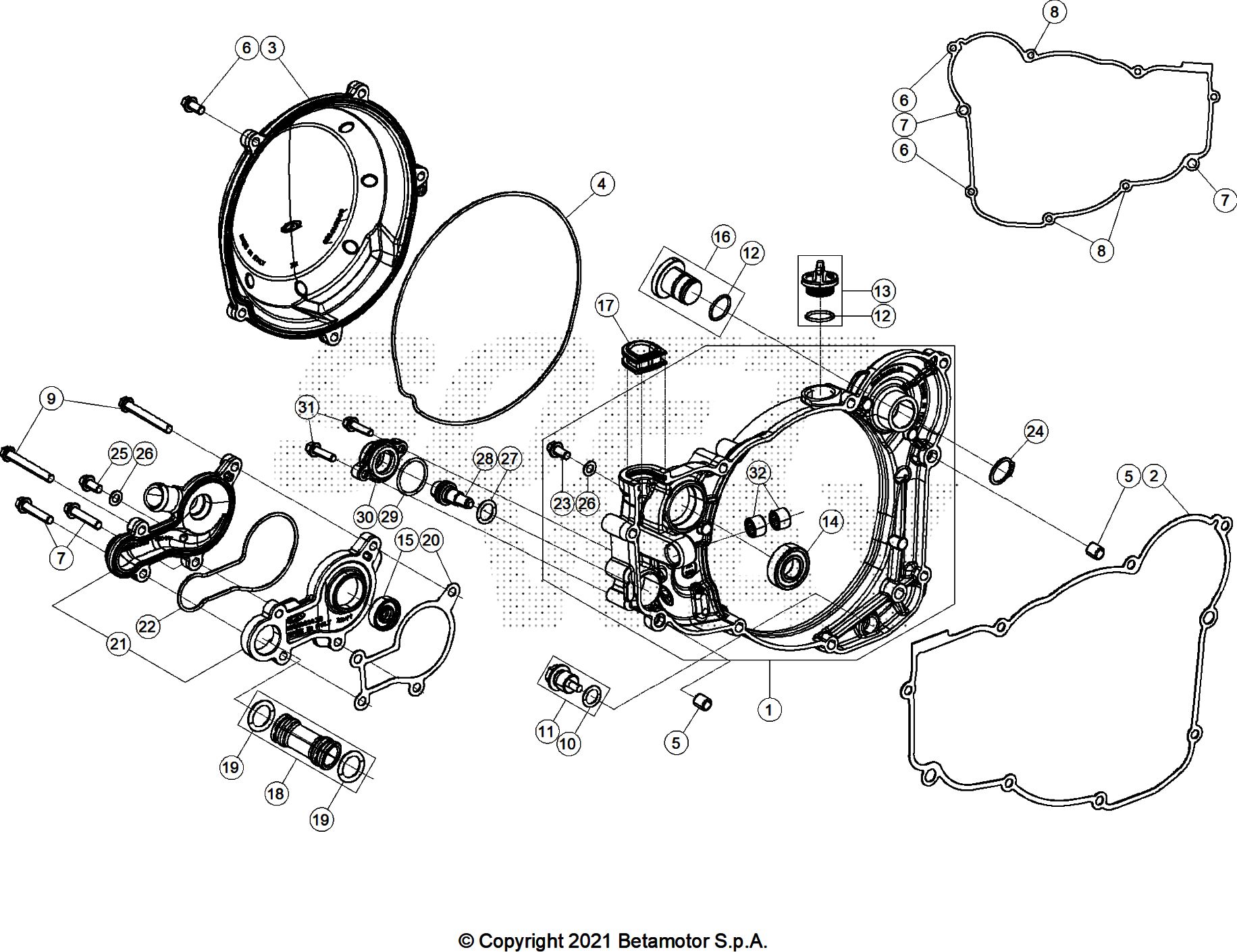

Drawing
Motore > Basamento

Valid for:

Rif.	Sku	Name	Price	Qty needed
2	026.01.005.00.00	GUARNIZIONE COPERCHIO FRIZIONE INTERNO	13,22 €	1
4	026.01.041.00.00	GUARNIZIONE SPECIALE COP. FRIZ. ESTERNO	3,01 €	1
5	16.36500.000	GRANO RIFERIMENTO 9.10	1,65 €	2
6	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	4
7	11.50300.000	BULLONE 6.30 RS CH 8	0,35 €	4
8	11.05535.000	BULLONE 6.50 RS CH 8	0,90 €	3
9	11.05485.000	BULLONE 6.60 RS CH 8	1,07 €	2
10	10.66164.000	ANELLO OR .2,5 NBR 70SH	0,05 €	1
11	006.08.152.80.00	VITE M14X1,5	11,39 €	1
12	10.66321.000	ANELLO OR ,17.1,78	0,12 €	2
13	026.01.025.80.53	TAPPO CARICO OLIO	17,24 €	1
14	C06.01.001.00.00	CUSCINETTO 15X32X9 -2RSH C3	7,44 €	1
15	10.43720.000	ANELLO PARAOLIO 8.24.7 DOPPIAMOLLA	2,54 €	1
16	037.01.017.80.59	TAPPO	9,72 €	1
17	026.01.031.80.00	GUARNIZIONE ASTA COMANDO VALVOLA	8,10 €	1
18	026.01.037.80.00	TUBO ACQUA CMPL	6,19 €	1
19	C02.06.052.00.00	ANELLO OR-17,96.2,62 NBR70SH	0,12 €	2
20	026.01.036.00.00	GUARNIZIONE CORPO POMPA ACQUA	2,38 €	1
21	026.01.056.82.00	POMPA ACQUA - KIT	28,80 €	1
22	026.01.035.00.00	GUARNIZIONE POMPA ACQUA	2,18 €	1
23	11.46501.000	BULLONE 6.10 RS CH 8	0,23 €	1
24	33.00070.000	ANELLO SEEGER PER ALBERO D.19	2,29 €	1
25	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	1
26	27.40495.000	RONDELLA 6.11.0,8 IN RAME	0,22 €	2
27	10.66296.000	ANELLO OR ,37.2,62 NBR70	0,12 €	1
28	026.09.020.00.00	GUIDA MOLLA REGOLABILE	7,44 €	1
29	10.66540.000	ANELLO OR .2 NBR70	0,35 €	1
30	026.09.025.00.00	COPERCHIO REGOLAZIONE	11,09 €	1
31	11.46401.000	BULLONE 5.20 RS CH 8	0,31 €	2
32	11.22100.000	BOCCOLA A RULLI .14.10	7,63 €	2

To see all drawing, select a model
