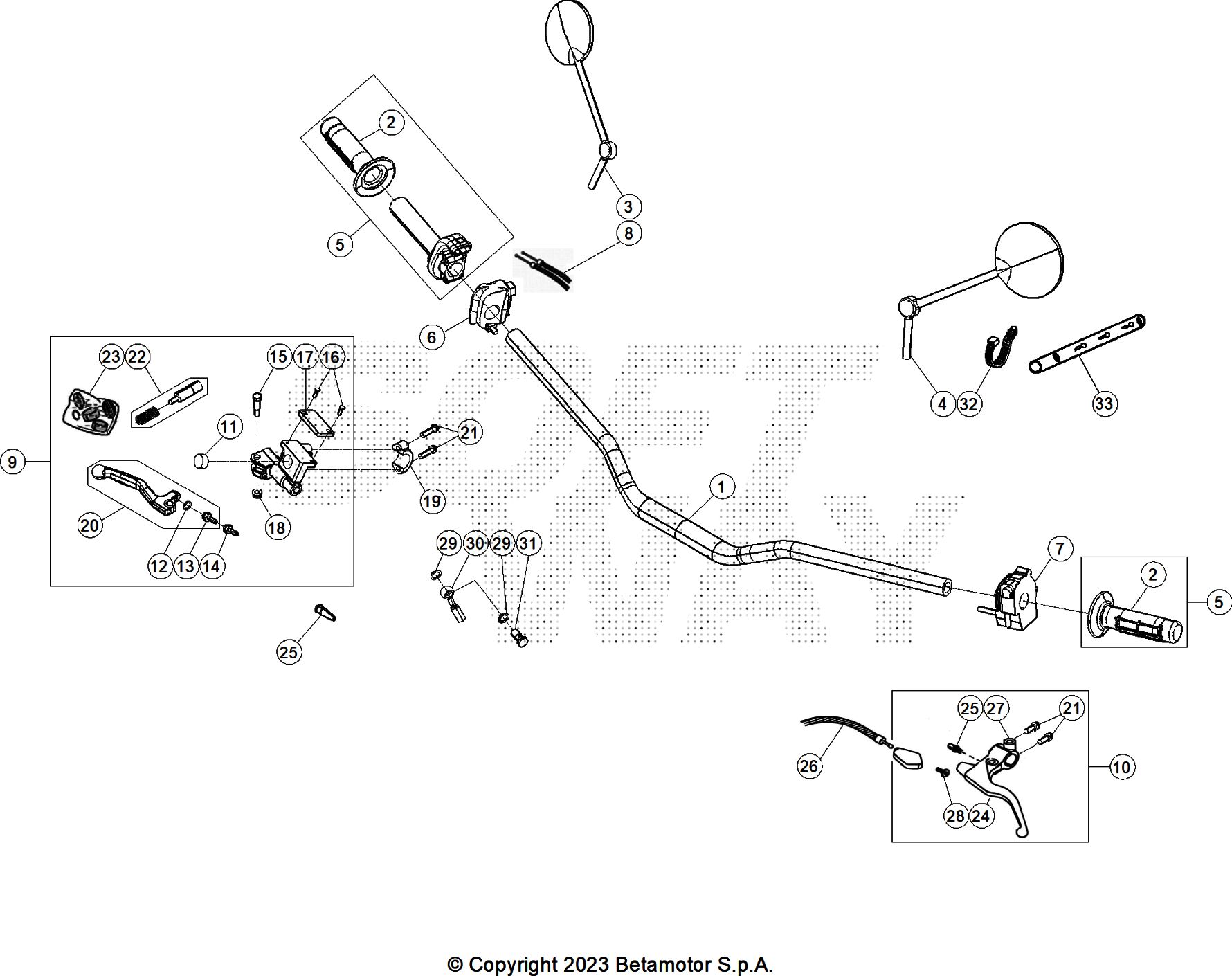

Drawing
Telaio > Comandi/Manubrio

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	22.20393.059	MANUBRIO VAM NERO	37,14 €	1
2	036.35.005.00.00	MANOPOLE - COPPIA	27,25 €	1
3	28.92927.000	SPECCHIO RETROVISORE	34,12 €	1
4	28.92925.000	SPECCHIO RETROVISORE	33,21 €	1
6	043.40.005.00.00	DISPOSITIVO ON-OFF	63,29 €	1
7	13.36696.000	DIP LUCI CON FRECCE (VRMYBR)	73,58 €	1
8	043.35.001.00.00	CAVO COMANDO GAS	43,09 €	1
9	043.36.003.80.00	LEVA FRENO	83,44 €	1
10	21.02429.000	LEVA COM.FRIZ.ALP4T CC-ALP/MOT4.0'05	74,87 €	1
11	29.10281.000	TAPPO LIVELLO OLIO	2,12 €	1
12	28.22550.000	SEEGER RA4 (UNI )	0,28 €	1
13	25.41873.000	PUNTALINO LEVA COMANDO POMPA 2102059/67	5,26 €	1
14	25.41874.000	PUNTALINO INTERNO COMANDO POMPA 2102059	3,46 €	1
15	024.36.014.00.00	VITE	4,60 €	1
18	13.11510.000	DADO 6X4 CH	0,39 €	1
19	043.36.004.00.59	CAVALLOTTO BLACK	9,89 €	1
21	31.96808.000	VITE SPECIALE TCBEI M6X25	2,06 €	4
22	20.05064.000	KIT PISTONCINO LEVA .02059	25,28 €	1
23	20.08274.000	KIT RICAMBI POMPA FRENO .02059/67	15,15 €	1
24	21.27086.000	LEVA COM.FRIZ.NUDA-LEVA .02394	23,94 €	1
25	18.87010.000	INTERRUTTORE STOP	4,48 €	2
26	043.35.000.00.00	CAVO COMANDO FRIZIONE	21,26 €	1
27	12.55005.000	COLLARINO FISSAGGIO LEVA FRIZIONE	8,26 €	1
28	27.26063.000	REGISTRO LEVA FRIZ. X 2102394E 2102429	6,50 €	1
29	16.50510.000	GUARNIZIONE .15.1 IN RAME	0,56 €	2
30	051.36.001.00.00	TUBO FRENO	38,41 €	1
31	11.65040.000	BULLONE FORATO .1 X TUBO FRENO	2,49 €	2
32	037.40.026.00.00	FASCETTA	1,18 €	2
33	037.40.182.00.00	FASCETTA	1,32 €	4

To see all drawing, select a model
