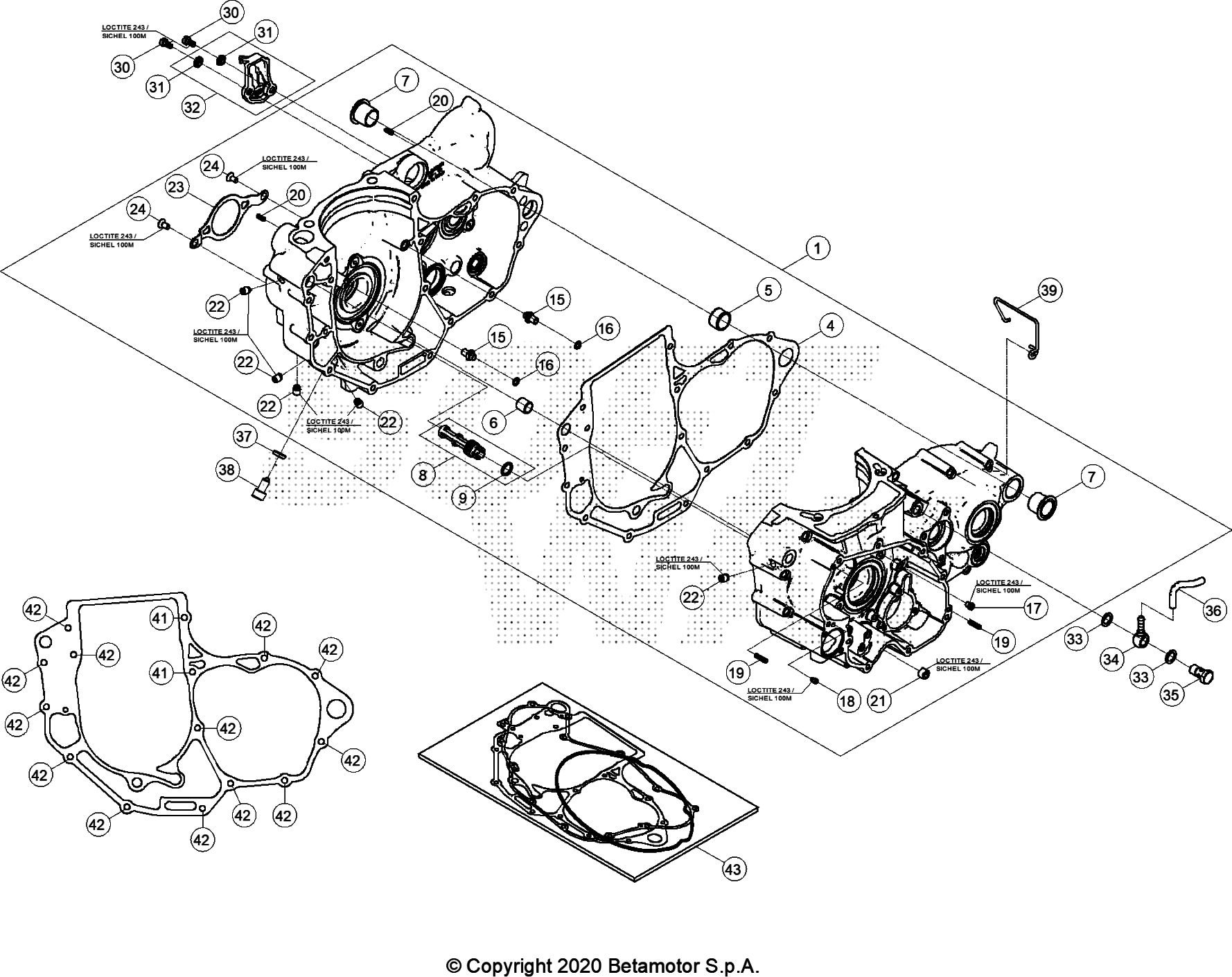

Drawing
Motore > Basamento

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	022.01.000.80.00	CARTER MOTORE RR 4T -COMPLETO-	1.623,52 €	1
4	006.01.003.00.00	GUARNIZIONE CARTER MOTORE	15,69 €	1
5	006.01.012.00.00	GRANO DI RIFERIMENTO (RETRO) .21.12	6,00 €	1
6	16.41500.000	GRANO RIFERIMENTO ,5.13.13	3,66 €	1
7	006.01.011.00.00	BOCCOLA 17X21X19	7,78 €	2
8	006.08.053.80.00	FILTRO OLIO, CARTER -COMPLETO-	10,81 €	1
9	10.50010.000	ANELLO OR 8.1,5	0,07 €	1
15	006.01.024.00.00	GETTO OLIO RAFFREDDAMENTO	5,92 €	2
16	10.66139.000	ANELLO OR 6 . 1,5 -VITON-	0,39 €	2
17	16.42903.000	GETTO LUBRIFICAZIONE	4,68 €	1
18	16.42904.000	GETTO LUBRIFICAZIONE CARTER	11,22 €	1
19	12.93384.000	RULLINO 4.15,8 G2 NBR	0,50 €	2
20	36.25021.000	RULLINO 4,0 X 9,8	0,66 €	2
21	31.65630.000	VITE M10X10 A2 DIN	0,57 €	1
22	006.01.021.00.00	TAPPO OLIO AD ESPANSIONE 7X9	1,12 €	5
23	006.01.018.00.09	PIASTRINA FISS.PARAOLIO DX ALBERO MOTORE	3,68 €	1
24	31.30085.000	VITE "TORX" M5X10 INOX	0,20 €	7
30	31.29823.000	VITE M5X10 DIN 8.8	0,18 €	2
31	006.08.081.00.00	BOCCOLA	3,28 €	2
32	022.08.080.80.00	RAMPA OLIO -COMPLETO-	11,41 €	1
33	16.50510.000	GUARNIZIONE .15.1 IN RAME	0,56 €	2
34	27.23476.000	RACCORDO SFIATO	5,38 €	1
35	11.65040.000	BULLONE FORATO .1 X TUBO FRENO	2,49 €	1
36	026.43.005.00.00	TUBO BENZINA SERB/CARBURAT. RR 2T	8,44 €	1
37	006.01.026.00.00	RONDELLA VITE DI CENTRAGGIO 8.14.3 RAME	1,01 €	1
38	006.01.025.00.00	VITE DI CENTRAGGIO M8X16	2,14 €	1
39	006.01.023.00.00	PASSACAVO TUBI SFIATO MOTORE MEM	1,62 €	1
41	36.25013.000	BULLONE 6.75 RS CH 8	1,81 €	2

To see all drawing, select a model
