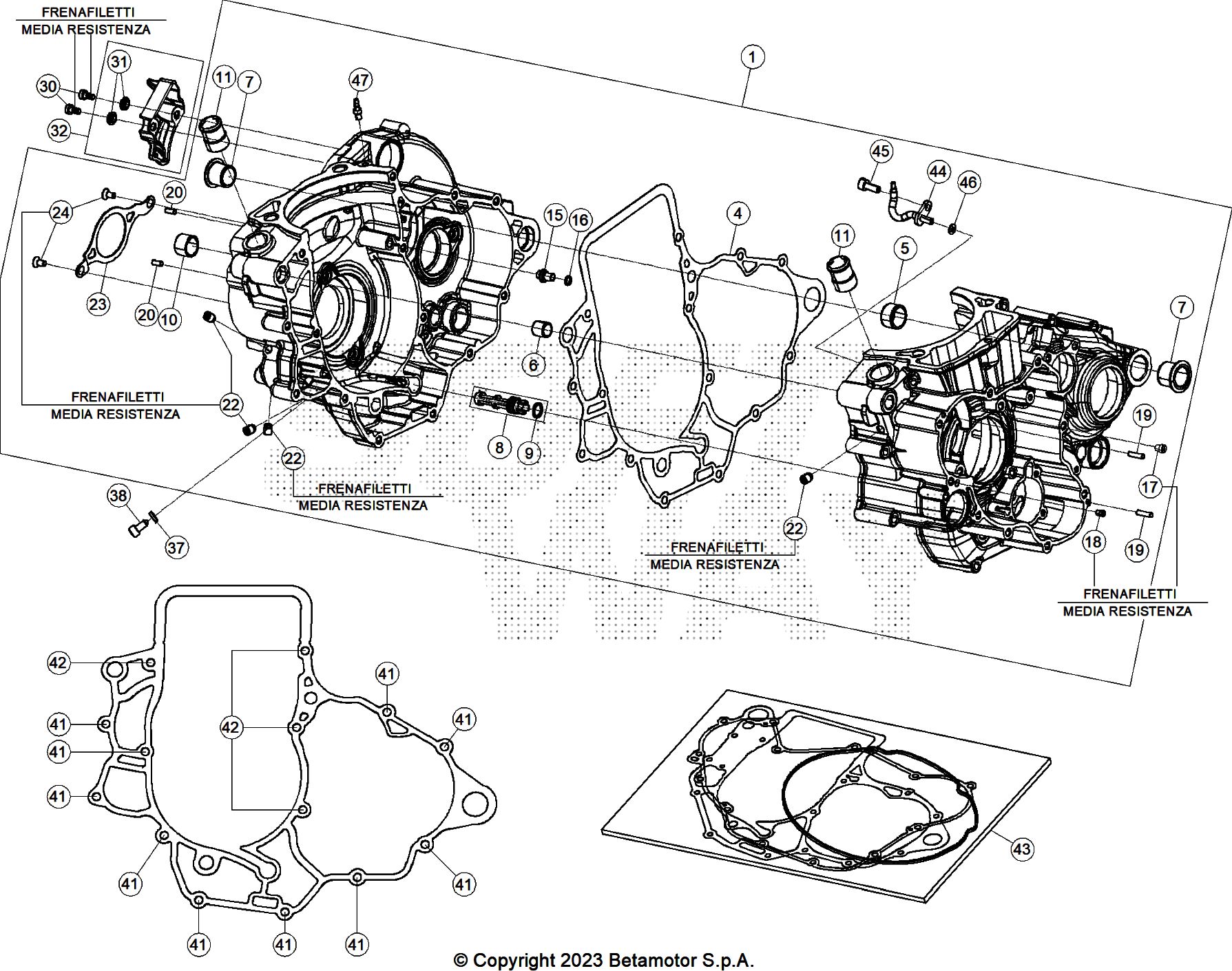

Drawing
Motore > Basamento

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	049.01.100.80.00	CARTER MOTORE RX 4T	942,07 €	1
4	037.01.019.00.00	GUARNIZIONE CARTER	16,34 €	1
5	006.01.012.00.00	GRANO DI RIFERIMENTO (RETRO) .21.12	6,00 €	1
6	16.41500.000	GRANO RIFERIMENTO ,5.13.13	3,66 €	1
7	006.01.011.00.00	BOCCOLA 17X21X19	7,78 €	2
8	006.08.053.80.00	FILTRO OLIO, CARTER -COMPLETO-	10,81 €	1
9	10.50010.000	ANELLO OR 8.1,5	0,07 €	1
10	037.01.010.00.00	BOCCOLA LR15X18X12,5	9,77 €	1
11	006.11.108.00.00	RACCORDO ACQUA M20.1,25	12,46 €	2
15	029.01.024.80.00	GETTO OLIO COMPLETO	14,04 €	1
16	10.66139.000	ANELLO OR 6 . 1,5 -VITON-	0,39 €	1
17	16.42903.000	GETTO LUBRIFICAZIONE	4,68 €	1
18	16.42904.000	GETTO LUBRIFICAZIONE CARTER	11,22 €	1
19	12.93384.000	RULLINO 4.15,8 G2 NBR	0,50 €	2
20	36.25021.000	RULLINO 4,0 X 9,8	0,66 €	2
22	006.01.021.00.00	TAPPO OLIO AD ESPANSIONE 7X9	1,12 €	4
23	006.01.018.00.09	PIASTRINA FISS.PARAOLIO DX ALBERO MOTORE	3,68 €	1
24	31.30085.000	VITE "TORX" M5X10 INOX	0,20 €	2
30	C24.24.047.00.00	VITE BRUGOLA TCCE 5.12 (EN AW7075)	1,07 €	2
31	006.08.081.00.00	BOCCOLA	3,28 €	2
32	037.08.003.80.00	CONVOGLIATORE	5,69 €	1
37	029.01.026.00.00	RONDELLA VITE DI CENTRAGGIO 8.14.5 RAME	2,66 €	1
38	029.01.025.00.00	VITE SPECIALE PMS	6,62 €	1
41	11.05485.000	BULLONE 6.60 RS CH 8	1,07 €	10
42	C24.31.041.00.00	BULLONE 6.70 RS CH 8	0,61 €	4
43	049.01.013.82.00	GUARNIZIONE CARTER - KIT RX 4T	200,45 €	1
44	029.01.021.00.00	GETTO OLIO RAFFREDDAMENTO	10,82 €	1
45	31.26790.000	VITE BRUGOLA 4.10	0,76 €	1
46	C02.06.054.00.00	ANELLO OR 3.5 , 1.5	0,07 €	1
47	29.00280.000	RACCORDO	5,32 €	1

To see all drawing, select a model
